광범위한 내경 원통
연삭 애플리케이션을 위한
범용 기계.
기본 데이터
S151은 최신 세대의 CNC 범용 내경 원통 연삭기입니다. 가공품 길이(클램핑 장치 포함) 최대 700mm(27.5") 또는 1300mm(51.2")의 두 가지 크기로 사용할 수 있습니다. 작업대 위의 스윙 지름은 550mm(21.6")입니다.
대형 스핀들 샤프트, 스핀들 하우징, 로터 샤프트 또는 대형 플랜지 부품 가공에 주로 사용됩니다. S151은 혁신적인 StuderGuide® 가이드웨이 시스템, 리니어 모터가 장착된 고정밀 축 드라이브, 연삭 스핀들 터렛의 매우 빠른 직접 구동, 작업대 자동 회전 등과 같은 매우 정교한 기술 기능을 가지고 있습니다.

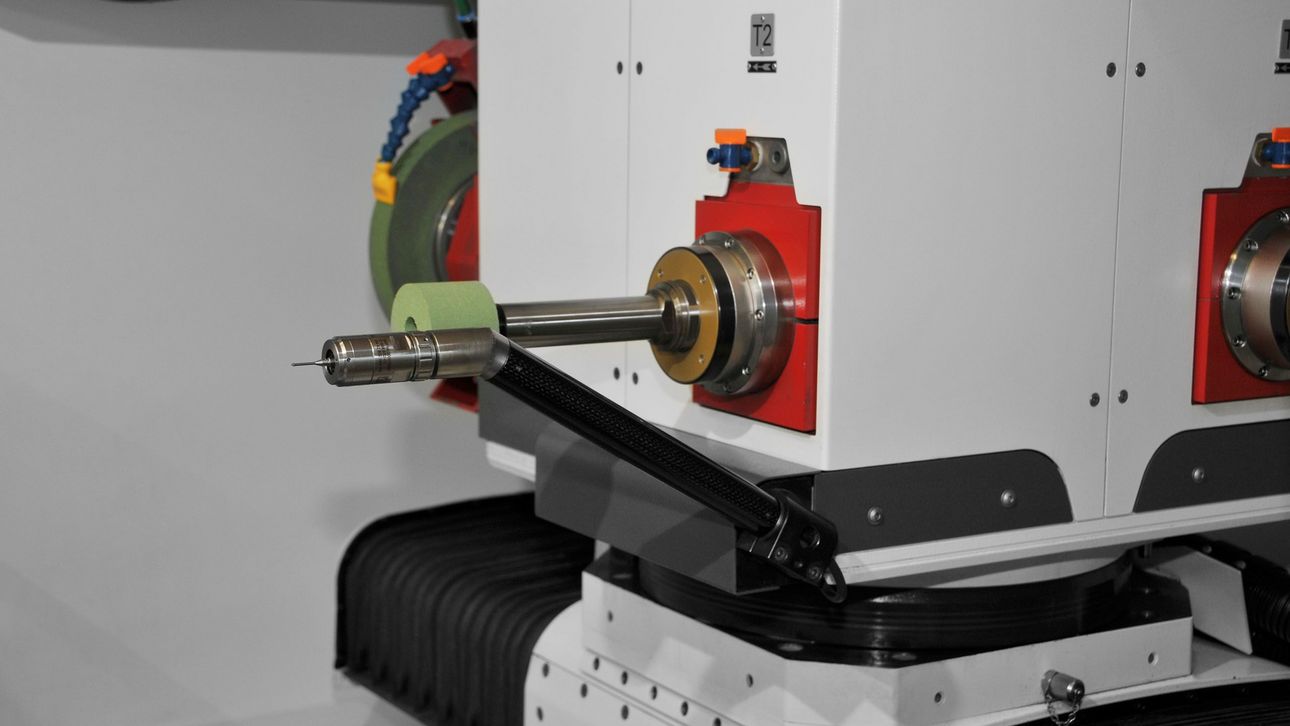

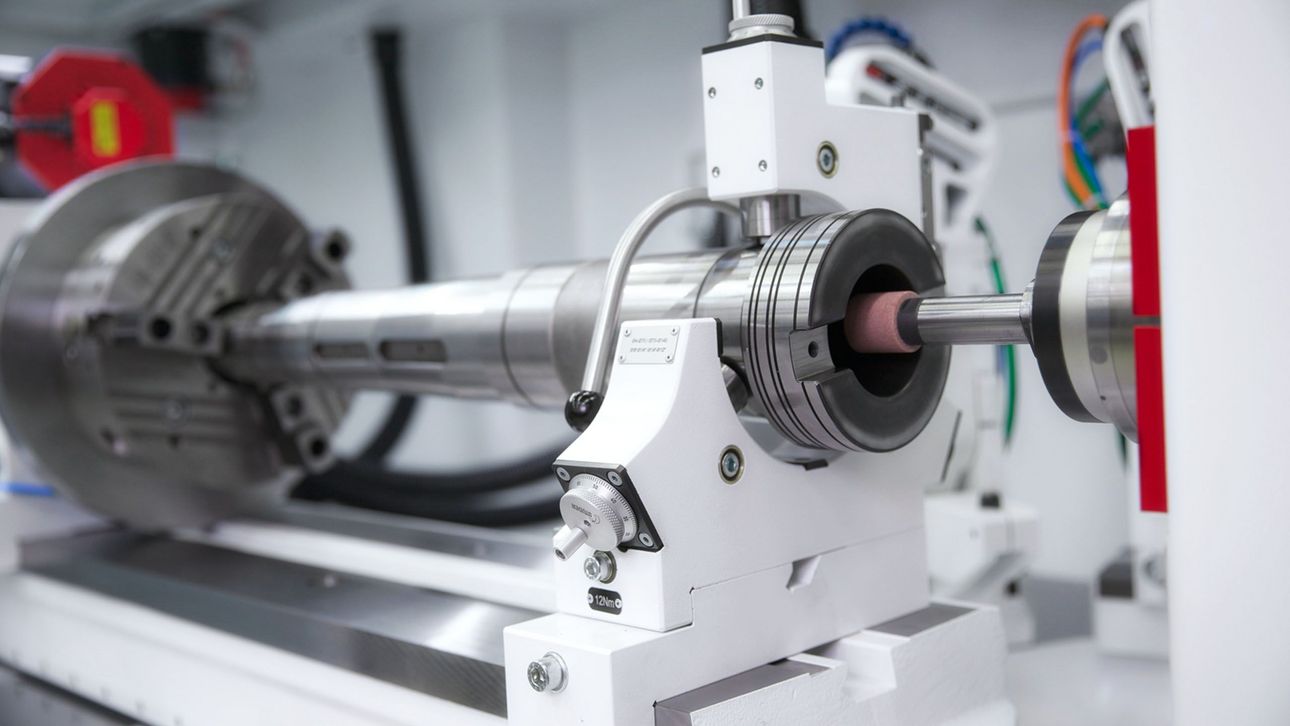

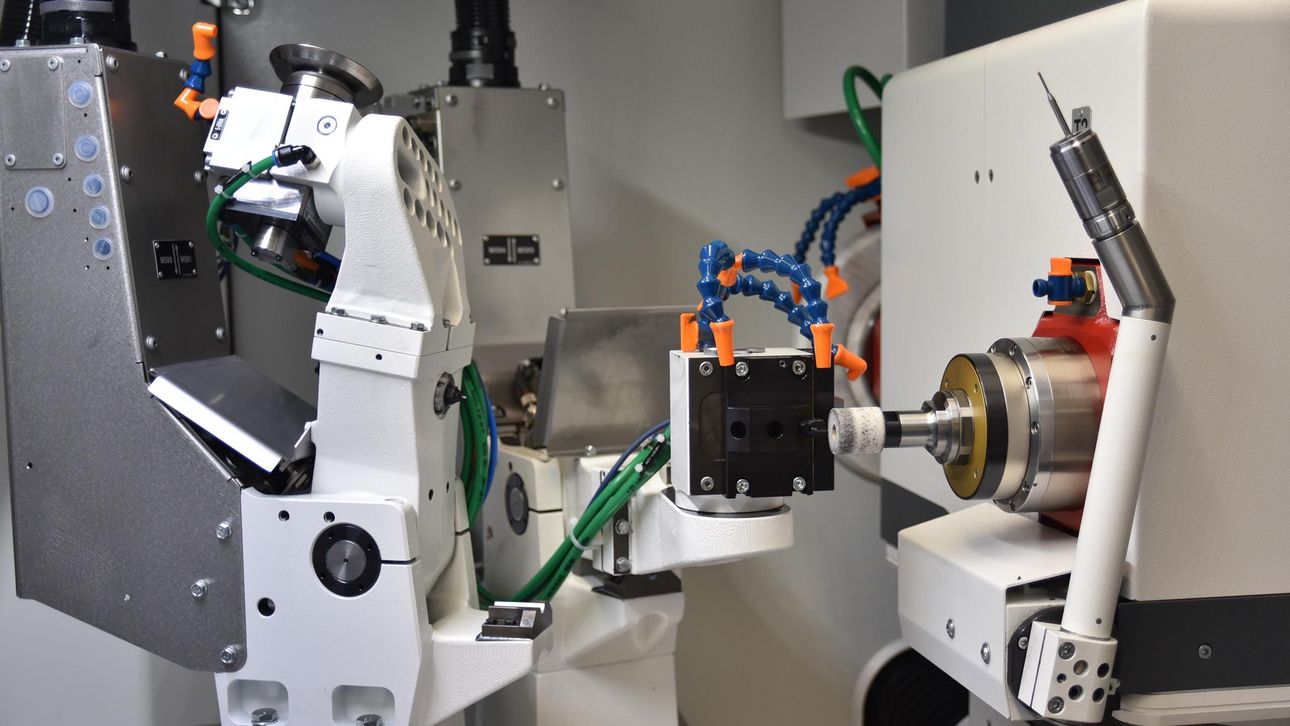

이미지
하드웨어 / 소프트웨어
하드웨어:

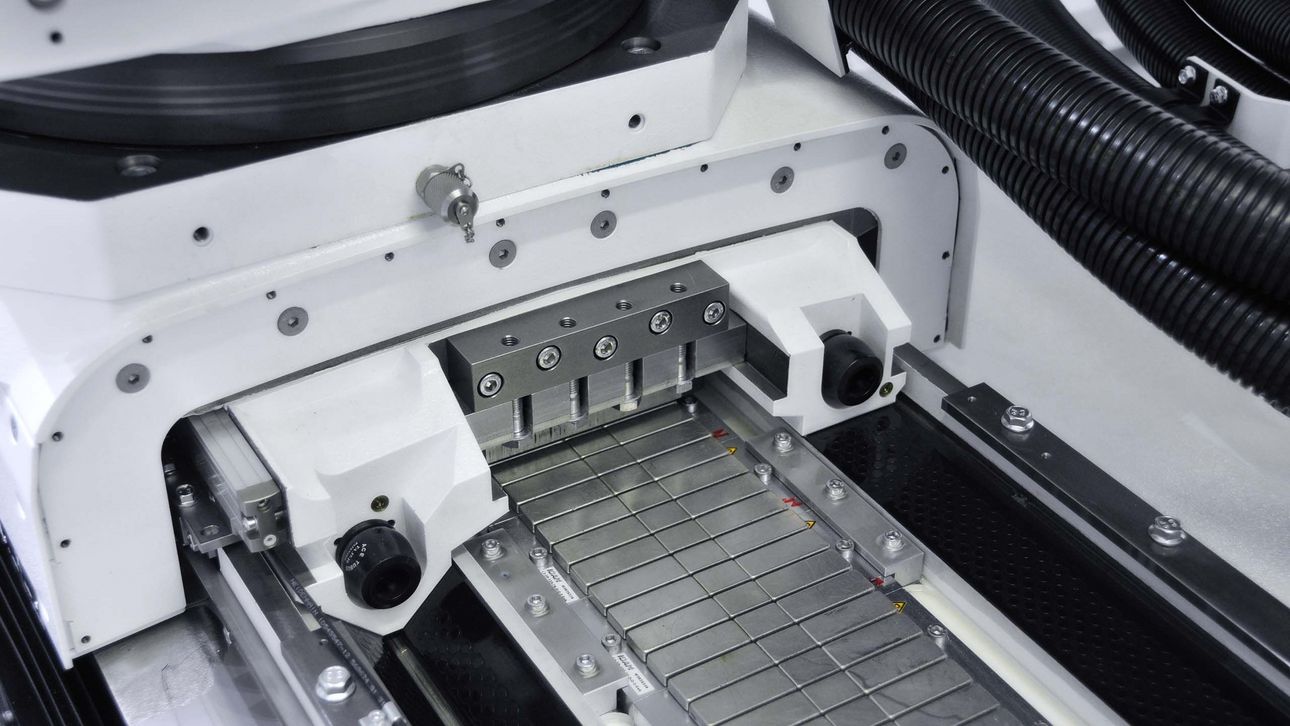

- 리니어 드라이브가 장착된 StuderGuide® 가이드 시스템

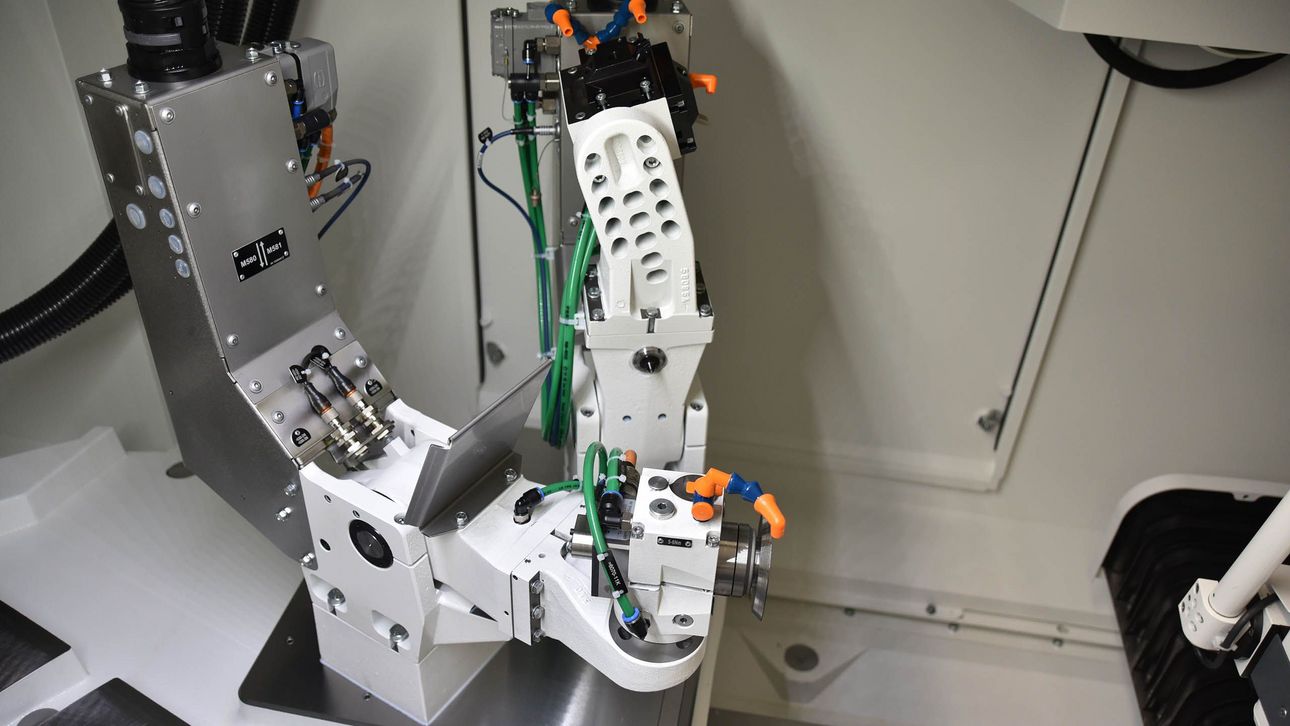

- 최대 4개의 연삭 스핀들이 있는 연삭 스핀들 터렛
- 자동으로 회전하는 작업대

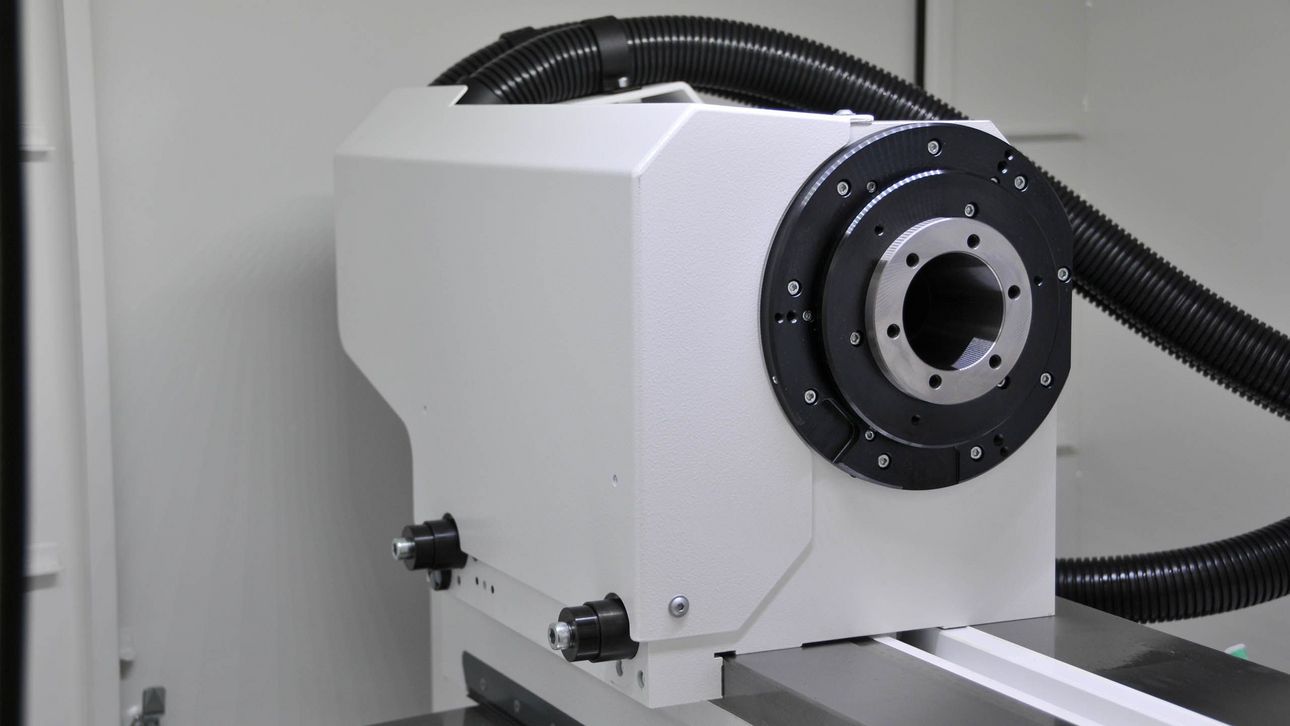

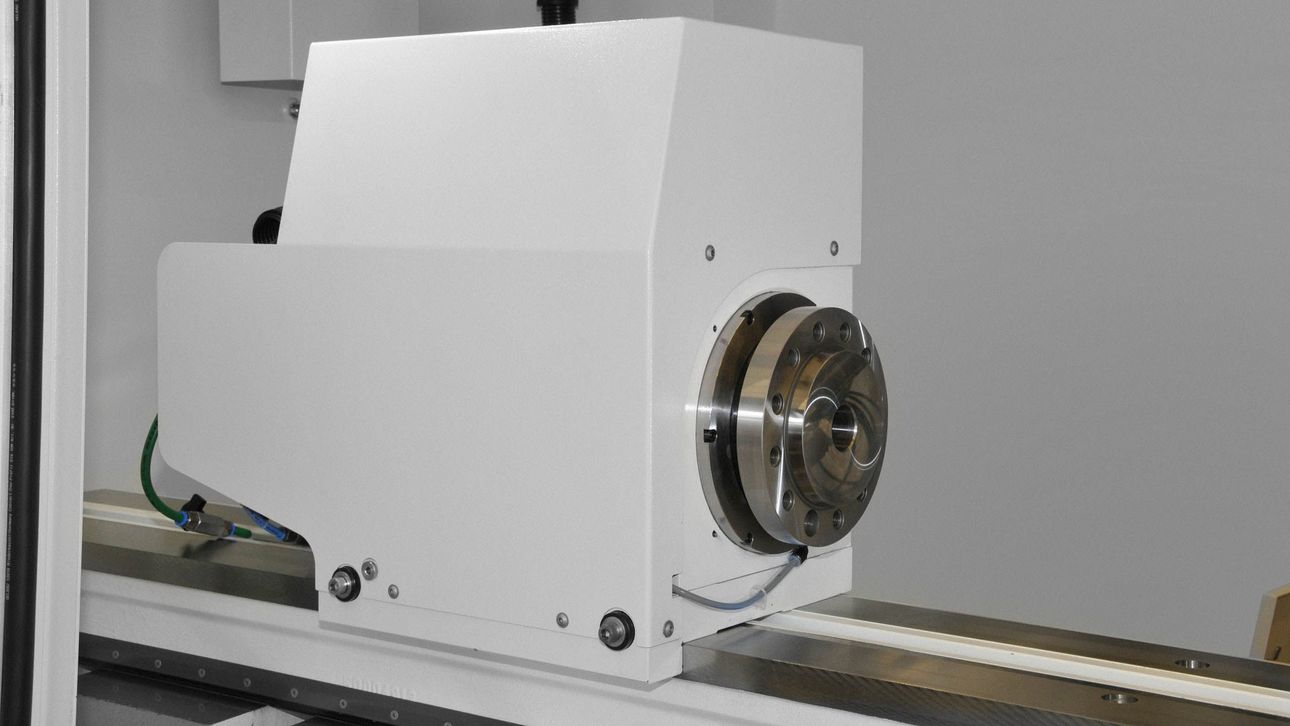

- 형상 및 나사산 연삭을 위한 워크헤드 스핀들용 C축
- 슬라이딩 도어 두 개가 있는 전체 인클로저

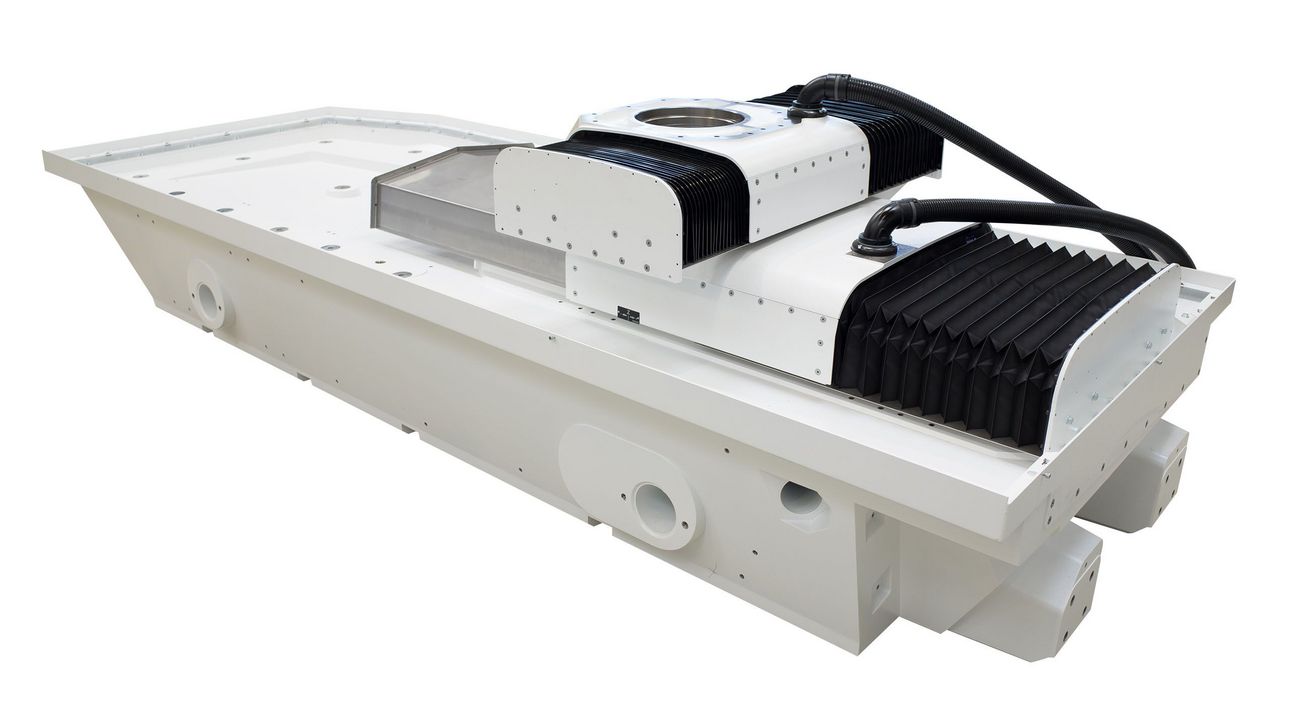

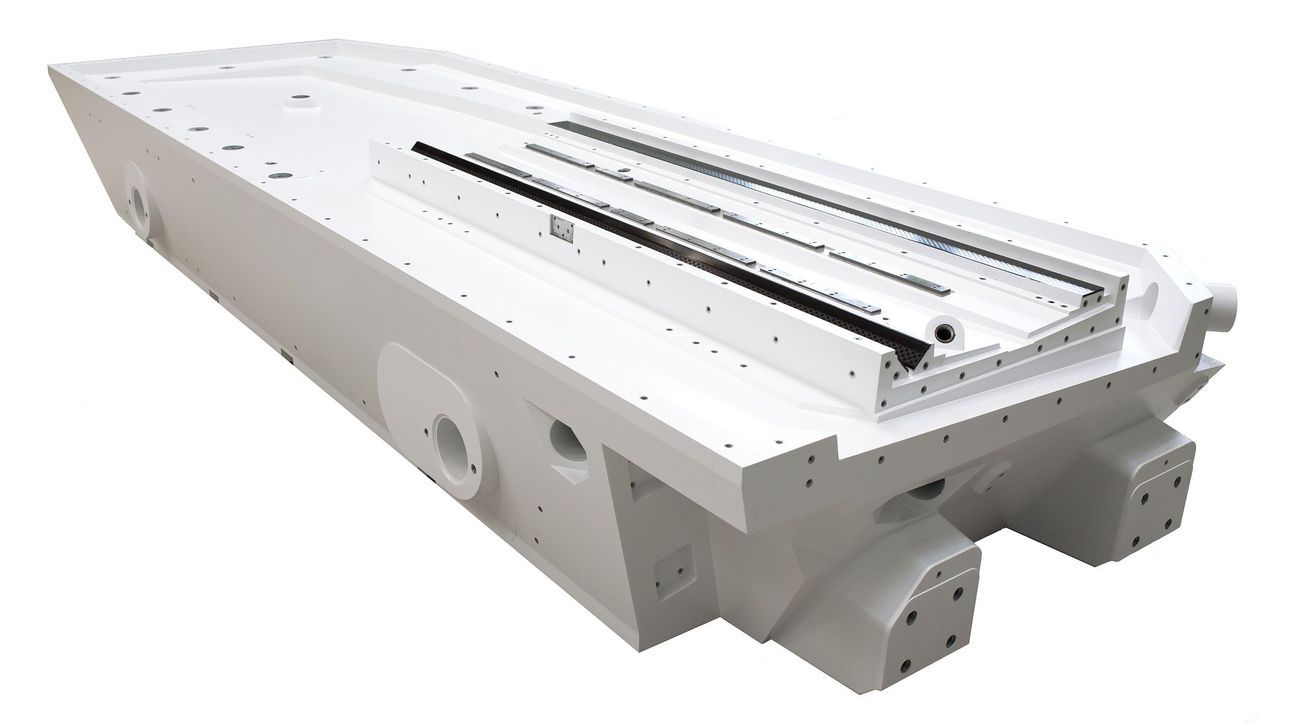

- Granitan® S103 미네랄 캐스팅 기계 베이스

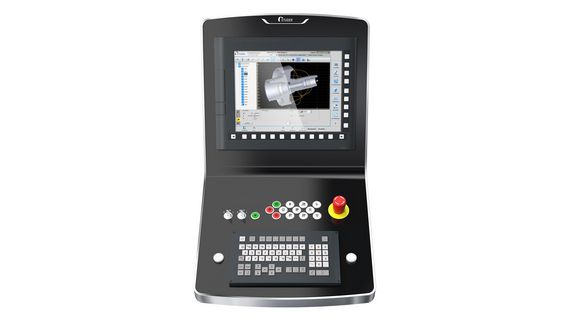

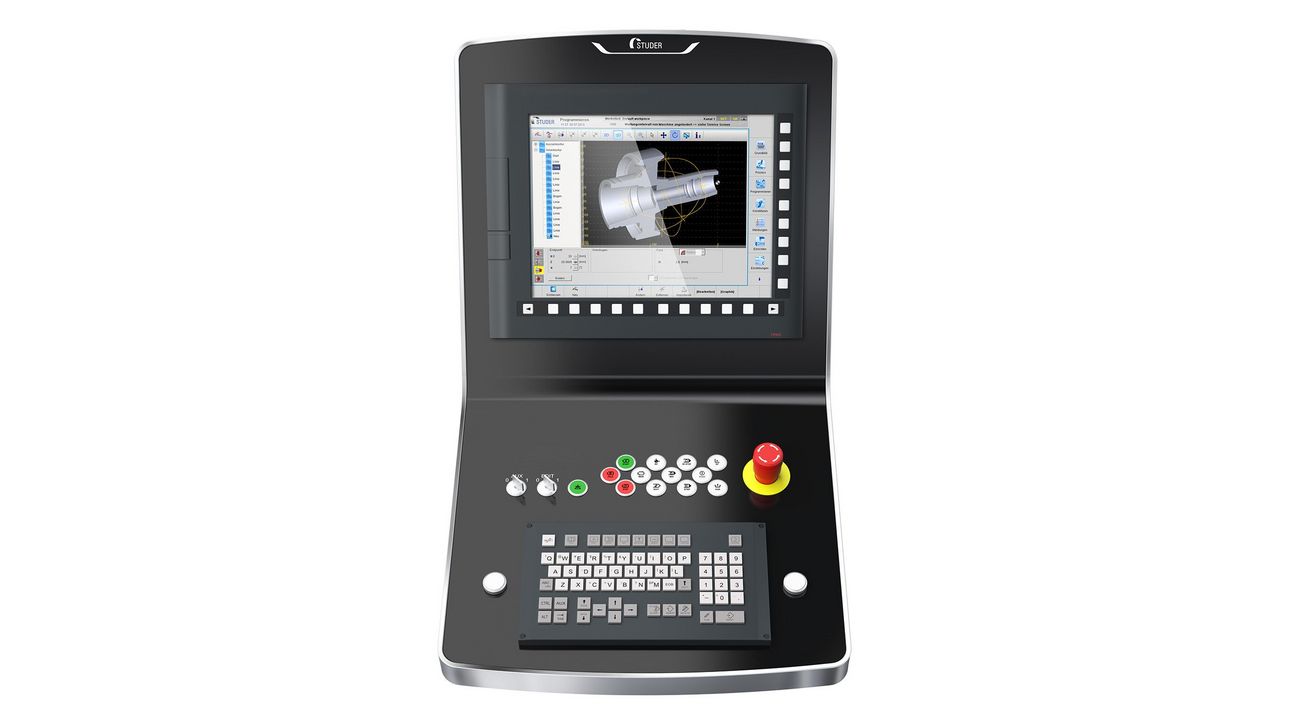

- C.O.R.E. 패널
소프트웨어:
- C.O.R.E. 조작 시스템
- StuderWIN를 통해 매우 간단한 작동 및 프로그래밍 가능
- 짧은 설정 및 재설정 시간(예: Studer Quick-Set 이용)
- 로더 및 주변 장치용 표준 인터페이스
기술 데이터
선형 축
최대 X축 이동 거리
500 mm
최대 X축 이동 속도
20'000 mm/min
최대 Z축 이동 거리
500 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
18 kW
최대 회전수
120'000 /min
최대 연삭 숫돌 직경
300 mm
최대 연삭 숫돌 너비
32 mm
회전축
B축 회전 범위
330 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
700 mm
워크피스 직경
550 mm
최대 워크피스 무게
250 kg
중심 높이
275 mm
선형 축
최대 X축 이동 거리
500 mm
최대 X축 이동 속도
20'000 mm/min
최대 Z축 이동 거리
700 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
18 kW
최대 회전수
120'000 /min
최대 연삭 숫돌 직경
300 mm
최대 연삭 숫돌 너비
32 mm
회전축
B축 회전 범위
330 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
1'300 mm
워크피스 직경
550 mm
최대 워크피스 무게
250 kg
중심 높이
275 mm
