Excellente précision et qualité de surface pour un résultat parfait

J600

Données clés

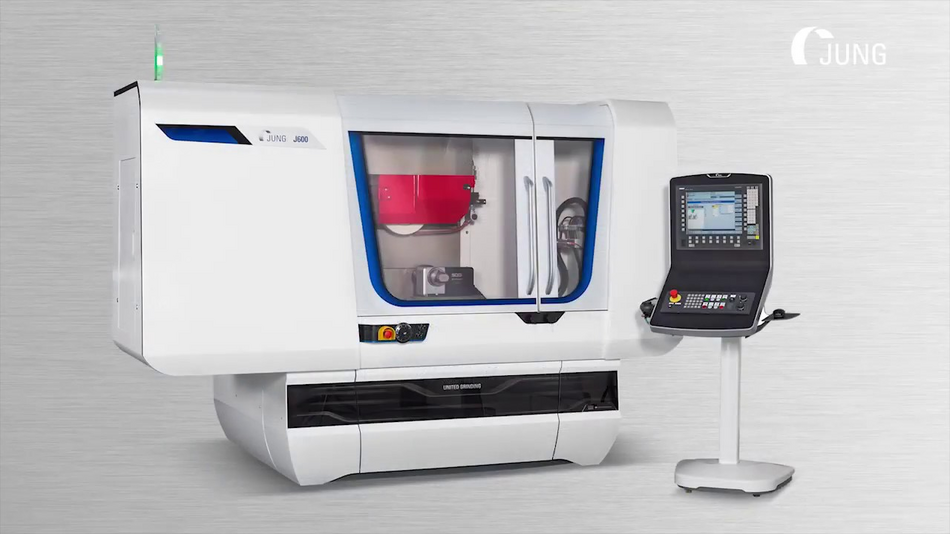

Avec la J600, JUNG propose pour votre production une rectifieuse de surfaces planes et de profils alliant modernité, haute précision et qualité supérieure des surfaces.

Cette machine offre un grand nombre de possibilités d’utilisation, de la production unitaire à la production de petites séries, dans toutes les branches de l’industrie. Conçue pour une zone de rectification de 300 × 600 mm, le J600 exploite son potentiel entier, en particulier pour la rectification des applications pointues issues de la construction des moules et d’outils.

La J600 offre un confort d’utilisation unique. La double porte coulissante d’accès à la zone de travail et les volets de maintenance supplémentaires garantissent un maniement et un nettoyage optimaux de la machine.

Le J600 ouvre à de nouveaux domaines d’application, grâce au nouveau logiciel « Rectification de polygone ».

  • Tous les éléments importants sont en fonte grise
  • Structure éprouvée, à coulisses en croix
  • Axe X avec guidage à glissement hydrodynamique EasySlide
  • Volant à main électronique supplémentaire dans la zone de la porte
  • de l’espace de travail pour les axes X et Z
  • Rectification de polygones
  • Dispositif de dressage monté sur tête PA-K37
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 700 mm
Vitesse max. de déplacement pour l'axe X 50000 mm/min
Trajet max. de déplacement pour l'axe Y 450 mm
Vitesse max. de déplacement pour l'axe Y 3750 mm/min
Trajet maxi. de déplacement pour l'axe Z 345 mm
Vitesse max. de déplacement pour l'axe Z 5000 mm/min

Entraînement de broche

Puissance maximale de la broche 8 kW
Vitesse de rotation maxi. 5000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 50 mm

Données de la pièce

Poids max. de la pièce à usiner 400 kg
Dimensions de la table 600 x 300 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 27.500 inch
Vitesse max. de déplacement pour l'axe X 1969 inch/min
Trajet max. de déplacement pour l'axe Y 17.700 inch
Vitesse max. de déplacement pour l'axe Y 148 inch/min
Trajet maxi. de déplacement pour l'axe Z 13.500 inch
Vitesse max. de déplacement pour l'axe Z 197 inch/min

Entraînement de broche

Puissance maximale de la broche 10.000 hp
Vitesse de rotation maxi. 5000 rpm
Diamètre de la meule max. 12.000 inch
Largeur max. de la meule 2.000 inch

Données de la pièce

Poids max. de la pièce à usiner 882 lbs
Dimensions de la table 23.6 x 11.8 inch
