COMPACT LINE
La polyvalente pour les plaquettes de coupe amovibles

COMPACT LINE

Données clés

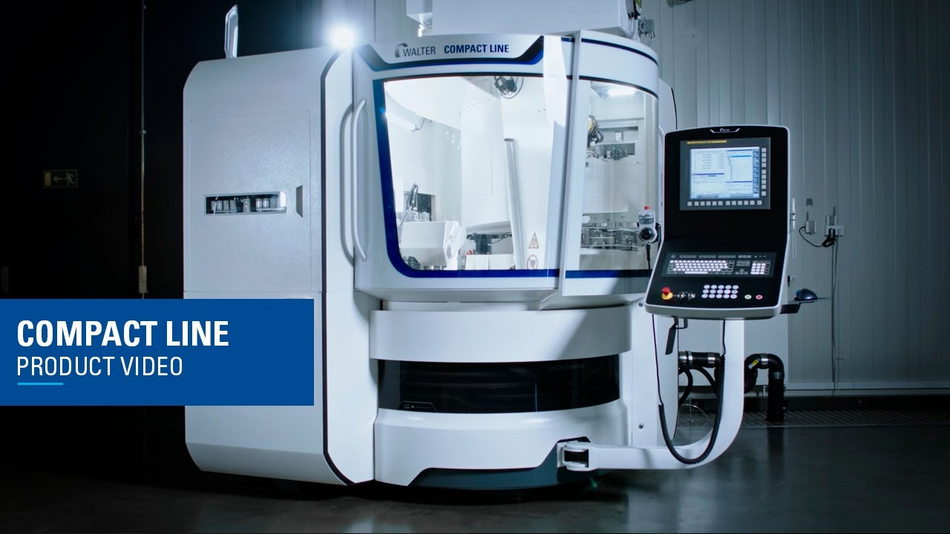

La rectifieuse CNC COMPACT LINE dispose de six axes CNC. C’est une affûteuse pour plaquettes de coupe amovibles telles que les Plaques à gorges, de fraisage, de tournage et de profil. Le grand nombre de systèmes de serrage pouvant être montés sur la machine via une interface plug & play offre une liberté absolue pour le choix des outils, l’ordre d’usinage et la taille du lot à usiner. Grâce aux temps de préparation extrêmement courts, il est possible de produire des lots de taille réduite, tout en restant rentable.

Features

Construction mécanique

La base de la machine en fonte grise, avec ses propriétés d'amortissement exceptionnelles (peu de vibrations) garantit un état de surface optimal de l'outil rectifié.

Cinématique

Grâce à la cinématique à 6 axes, des courses d’axes courtes soutiennent en maintenant courtes les courses d’usinage interpolées près du centre de l’axe B, mais réduisent également les temps morts en cours d'usinage.

Moteurs directs

Les moteurs linéaires et/ou moteurs directs des axes rotatifs B et C assurent une haute dynamique et une stabilité long terme pour tous les axes importants.

Système de serrage

Les systèmes de serrage sont montés de manière identique sur l'axe B et identifiés via le système plug & play.

Matériel / Logiciels
  • Robot flexible à 6 axes
  • Changeur de palette à 8 blocs
  • Unité de dressage « Three-in-One » pour : « Three-in-One » – dressage, régénération et crushing
  • Module de rectification avec controle de pression
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 450 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet max. de déplacement pour l'axe Y 180 mm
Vitesse max. de déplacement pour l'axe Y 10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 150 mm
Vitesse max. de déplacement pour l'axe Z 10'000 mm/min

Entraînement de broche

Puissance maximale de la broche 5,5 kW
Vitesse de rotation maxi. 7'000 /min
Diamètre de la meule max. 250 mm
Largeur max. de la meule 70 mm

Axes de rotation

Plage de pivotement pour l'axe A -15 bis +25 °
Plage de pivotement pour l'axe B ∞ °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 50 mm
Diamètre de la pièce 3 - 50 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 17.72 inch
Vitesse max. de déplacement pour l'axe X 591 inch/min
Trajet max. de déplacement pour l'axe Y 7.09 inch
Vitesse max. de déplacement pour l'axe Y 393.70 inch/min
Trajet maxi. de déplacement pour l'axe Z 5.91 inch
Vitesse max. de déplacement pour l'axe Z 393.70 inch/min

Entraînement de broche

Puissance maximale de la broche 7.38 hp
Vitesse de rotation maxi. 7000 rpm
Diamètre de la meule max. 9.84 inch
Largeur max. de la meule 2.76 inch

Axes de rotation

Plage de pivotement pour l'axe A -15 to +25 deg
Plage de pivotement pour l'axe B ∞ deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 1.97 inch
Diamètre de la pièce 0.12 - 1.97 inch
