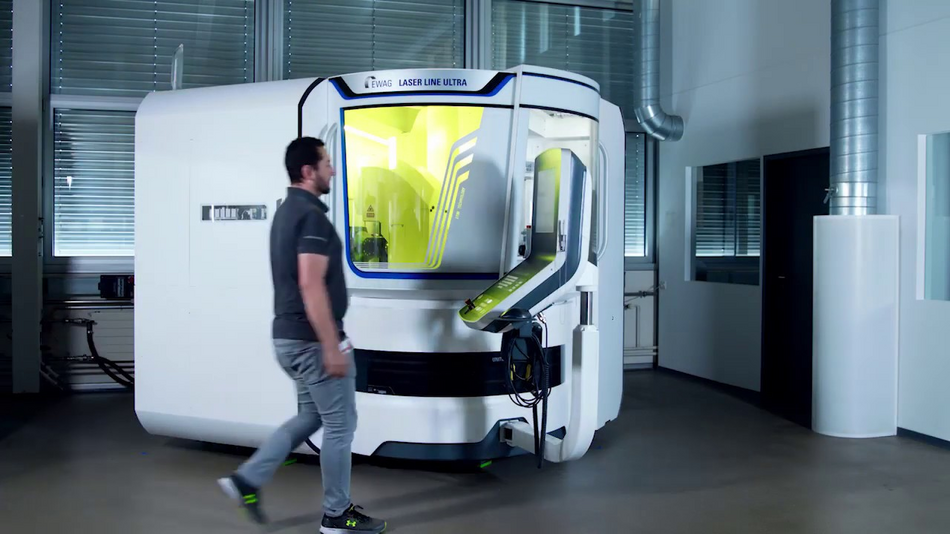

최대 유연성을 위한
극초단 펄스 레이저 기술
기본 데이터

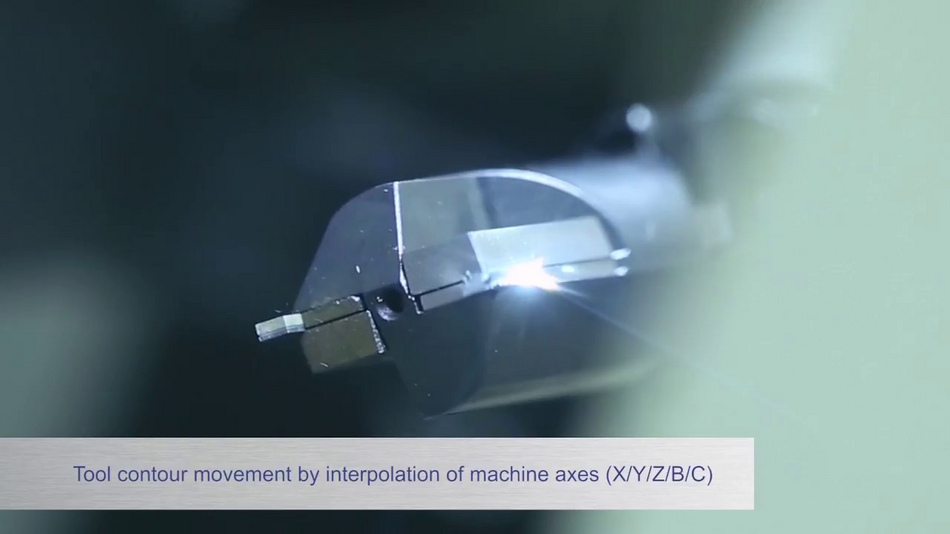

LASER LINE ULTRA는 카바이드, CBN, 세라믹, PCD, CVD-D 및 MKD와 같은 모든 일반적인 절삭용 소재를 뛰어난 품질과 마감 등급으로 처리합니다. 직경이 최대 200mm이고 길이가 최대 250mm인 클램핑 옵션으로, 잠재적 응용 분야에서 다재다능하고 최대 응용 유연성이 필요할 때 최우선으로 선택할 수 있습니다.
Features
기계 레이아웃
기계 베드는 회주철로 만들어져 높은 안정성과 뛰어난 진동 감쇠를 제공합니다.
리니어 드라이브
LASER LINE ULTRA는 X, Y 및 Z 축에 리니어 드라이브가 있습니다. 수냉식 직접 구동으로 최대 15m/min의 속도에 도달할 수 있습니다.
글라스 스케일
통합 글라스 스케일은 0.0001mm의 선분해능을 제공하여 매우 높은 위치 정확도를 자랑합니다.
하드웨어 / 소프트웨어
- 회전 공구용 24 HSK63 슬롯과 인덱서블 인서트용 팔레트 시스템을 갖춘 FANUC 6축 로봇을 사용하여 완전 자동 로딩.
- 컨베이어 구동 스태커는 팔레트 용량을 최대 8개까지 확장합니다.
- 척킹 해제된 회전 공구는 유압 텐셔닝 치부를 이용 해 체결할 수 있습니다.
- 회전 공구를 수용하는 유체역학 클램핑 스테이션.
- 인덱서블 인서트의 정밀한 포지셔닝 및 납땝 오차의 자동 수정을 위한 3D 측정 프로브.
- HSK63 공구 클램핑이 통합된 고역학 C 축.
- 인덱서블 인서트용 자동 클램핑 스테이션 .
기술 데이터
선형 축
최대 X축 이동 거리
440 mm
최대 X축 이동 속도
5'000 mm/min
최대 Y축 이동 거리
140 mm
최대 Y축 이동 속도
5'000 mm/min
최대 Z축 이동 거리
170 mm
최대 Z축 이동 속도
15'000 mm/min
레이저
파장
1'064 nm
펄스 주파수
200 - 1000 kHz
회전축
B축 회전 범위
220 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
250 mm
워크피스 직경
200 mm
최대 워크피스 무게
5 kg
