엔트리 레벨 세그먼트를 위한 인체공학적 설비

S100

기본 데이터

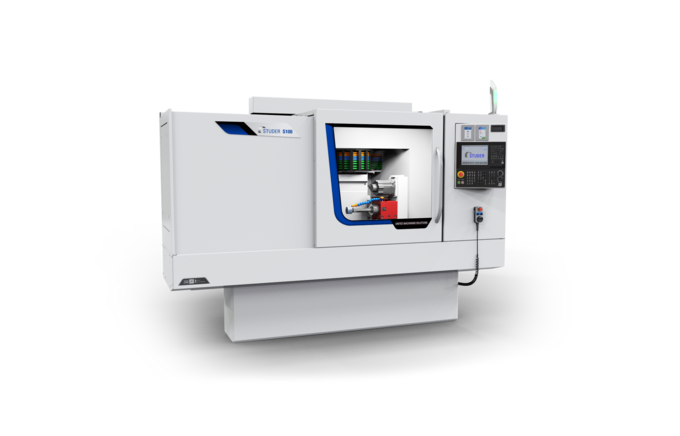

S100 CNC 범용 내경 원통 연삭기는 뛰어난 가격 대비 성능으로, 표준 내경 원통 연삭 작업에 검증된 STUDER의 품질과 최고의 정밀도를 제공합니다. 이 제품은 광범위한 내경, 단면 및 외경 연삭 어플리케이션에 적용됩니다. 따라서 엔트리 레벨 세그먼트에 이상적인 범용 내경 원통 연삭기입니다.

클램핑 장치를 포함한 공작물의 길이는 최대 550mm(21.65"), 공작물의 직경은 최대 420mm(16.53")입니다. 컴프레서, 유압, 공작 기계, 항공 우주 및 공구 산업에서 적합한 공작물을 많이 찾을 수 있습니다.

이미지

[Translate to South Korean:] Führungsbahnen

[Translate to South Korean:] Futter-Werkstückspindelstock ISO50

[Translate to South Korean:] Futter-Werkstückspindelstock MK4

[Translate to South Korean:] Stehendes Abrichten

[Translate to South Korean:] Rotatives Abrichten

[Translate to South Korean:] Maschinensteuerung

[Translate to South Korean:] Handbediengerät

하드웨어 / 소프트웨어

하드웨어:

연삭 스핀들 터렛(2.5° Hirth 수동 또는1° Hirth 자동 선회방식)
외경 및 내경 최대 60,000rpm의 주파수 제어 벨트구동식 연삭 스핀들,
연삭 공정 설정을 위한 수동 제어 장치
Granitan® S103 미네랄 캐스팅 베이스

소프트웨어:

StuderPictogramming: 픽토그램을 사용한 프로그래밍 지원
작업자 안내방식의 셋업 기능
하나의 공작물 시트에 대한 수동 연삭 사이클
STUDER QuickSet및 자동 연삭 스핀들 터렛을 통한 짧은 셋업 및 전환 시간

기술 데이터

kg / cm

lb / inches

선형 축

최대 X축 이동 거리 285 mm

최대 X축 이동 속도 10'000 mm/min

최대 Z축 이동 거리 800 mm

최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 6.8 kW

최대 회전수 60'000 /min

최대 연삭 숫돌 직경 400 mm

최대 연삭 숫돌 너비 40 mm

회전축

B축 회전 범위 -10 – +190 °

C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 550 mm

워크피스 직경 420 mm

중심 높이 225 mm

다운로드

pdf, 8 MB

제품 브로슈어 S100

S100 - 엔트리 레벨 세그먼트를 위한 인체공학적 설비

Download
