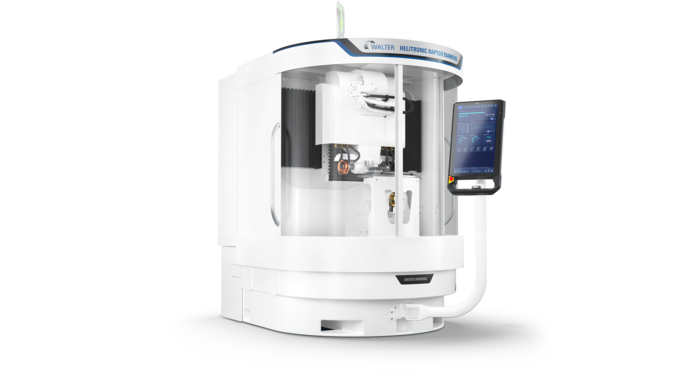

HELITRONIC RAPTOR DIAMOND
유연한 “투인원” 방전 가공 및 연삭 보급형 기계

HELITRONIC RAPTOR DIAMOND

기본 데이터

공구 방전 가공기 HELITRONIC RAPTOR DIAMOND는 PCD 및 CBN 툴의 방전과 한번의 공구 체결로 HSS 및 카바이드 툴의 연마를 위한, 가격 및 효율적인 성능 입문 단계에서의 솔루션으로써, 작은 공간을 차지할 뿐만 아니라 대경 공구에도 적합합니다! 이 모델은 직경이 3~400 mm, End Face Operation을 포함한 공구 길이가 최대 270 mm, 무게가 최대 50kg인 공구를 방전 가공합니다.

Features

갠트리 설계

우수한 감쇠 특성을 가진 주철로 된 WALTER 갠트리 설계는  최적의 공구 표면을 보장합니다 .

선형축

공구 방전 가공기에는  볼 스크류가 있는 3개의 선형 축 X, Y, Z가 있습니다. 최대 이동 속도는 15m/min입니다.

벨트 구동 스핀들

HELITRONIC RAPTOND에는 최대 3개의  전극과 최대 3개의  그라인딩 휠에 대한 양쪽 스핀들을 사용할 수 있는 HSK 벨트/구동 스핀들이 있거나, 또는 최대  6개의 그라인딩 휠이 있습니다.

Fine Pulse Technology

방전 가공기에는 안정적이고 빠른 방전 공정을 위한  최신 방전 가공 기술 이 장착되어 있습니다. 이를 통해 표면 마무리가 완벽하게 되고 칩핑이 최소화됩니다.

기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 460 mm
최대 X축 이동 속도 15'000 mm/min
최대 Y축 이동 거리 320 mm
최대 Y축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 660 mm
최대 Z축 이동 속도 15'000 mm/min

스핀들 드라이브

최대 스핀들 용량 11,5 kW
최대 회전수 10.500 /min
최대 연삭 숫돌 직경 200 mm

워크피스 데이터

워크피스 길이 270 (350) mm
워크피스 직경 3 - 290 (400) mm
최대 워크피스 무게 50 kg

선형 축

최대 X축 이동 거리 18.11 inch
최대 X축 이동 속도 591 inch/min
최대 Y축 이동 거리 12.59 inch
최대 Y축 이동 속도 591 inch/min
최대 Z축 이동 거리 25.98 inch
최대 Z축 이동 속도 591 inch/min

스핀들 드라이브

최대 스핀들 용량 15.42 hp
최대 회전수 10,500 rpm
최대 연삭 숫돌 직경 7.87 inch

워크피스 데이터

워크피스 길이 10.63 (13.78) inch
워크피스 직경 0.12 - 11.42 (15.75) inch
최대 워크피스 무게 110 lbs
