Höhere Produktivität bei geringeren Kosten

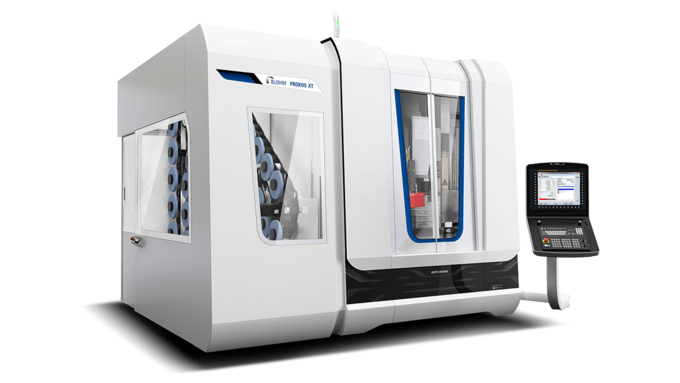

PROKOS XT

Eckdaten

Die PROKOS XT ist die optimale Schleifmaschine, wenn es um die automatisierte Bearbeitung komplexer Werkstücke geht. Das Mehrachsschleifzentrum kann neben dem Schleifen auch Bohr- und Fräsoperationen ausführen.

Ein besonderes Highlight: die einzigartige Software SmartCAM sorgt für eine komplette CAD-Durchgängigkeit von der Planungsphase bis zum NC-Programm

  • Komplettbearbeitung in einer Aufspannung
  • Erheblich verkürzte Durchlaufzeiten
  • Hohe Produktivität
  • Verringerte thermische Belastung des Werkstücks durch Schnellhubschleifen
  • Werkzeugwechsler mit 24 Positionen
  • Kollisionsprüfung durch Vorabsimulation (SmartCAM)
  • Auch als komplett automatisierte Zelle mit Roboter, Belade-, Reinigungs- und Messstation
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 450 mm
Max. Verfahrgeschwindigkeit X-Achse 120000 mm/min
Max. Verfahrweg Y-Achse 450 mm
Max. Verfahrgeschwindigkeit Y-Achse 20000 mm/min
Max. Verfahrweg Z-Achse 900 mm
Max. Verfahrgeschwindigkeit Z-Achse 50000 mm/min

Spindelantrieb

Max. Spindelleistung 35 kW
Max. Drehzahl 12000 /min
Max. Schleifscheibendurchmesser 300 mm
Max. Schleifscheibenbreite 50 mm

Schwenkachsen

Schwenkbereich A-Achse 130 °
Schwenkbereich B-Achse 360 °

Werkstückdaten

Tischgrösse 300 x 300 mm

Linearachsen

Max. Verfahrweg X-Achse 17.700 inch
Max. Verfahrgeschwindigkeit X-Achse 4724 inch/min
Max. Verfahrweg Y-Achse 17.700 inch
Max. Verfahrgeschwindigkeit Y-Achse 787 inch/min
Max. Verfahrweg Z-Achse 35.400 inch
Max. Verfahrgeschwindigkeit Z-Achse 1969 inch/min

Spindelantrieb

Max. Spindelleistung 47.000 hp
Max. Drehzahl 12000 rpm
Max. Schleifscheibendurchmesser 12.000 inch
Max. Schleifscheibenbreite 2.000 inch

Schwenkachsen

Schwenkbereich A-Achse 130 deg
Schwenkbereich B-Achse 360 deg

Werkstückdaten

Tischgrösse 11.8 x 11.8 inch
