La solution compacte

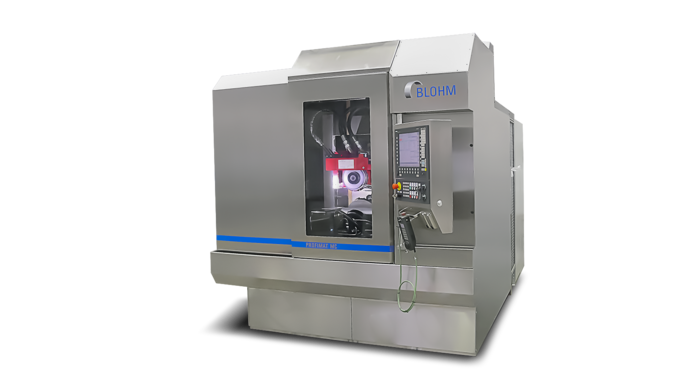

PROFIMAT MC

Données clés

Qu’il s’agisse de rectification cylindrique extérieure ou intérieure, ou de rectification de profils ou de précision, la PROFIMAT MC est un centre de rectification performant pour tous les cas de figure. Cette machine à colonne mobile extrêmement compact offre sur une largeur de 2 000 mm tout ce que requièrent les solutions de production modernes. Différentes variantes de broches permettent de multiples possibilités d’utilisation : Les rectifieuses de profils cinq axes CNC de cette série peuvent être équipées au choix d’une broche horizontale pour des puissances d’entraînement jusqu’à 60 kW ainsi que d’une broche verticale fixe ou pivotante à commande numérique avec des vitesses de broche de rectification jusqu’à 60 000 tours/minute.

Avec une vitesse maximale jusqu’à 170 m/s, les machines à colonne mobile conviennent pour les tâches de rectification conventionnelles, les procédés CD et IPD ainsi que tous les procédés CBN. Équipée des accessoires appropriés, un changeur d’outils automatique par exemple, la PROFIMAT MC convient même pour l’usinage combiné.

Avec la professionnelle commande CNC Sinumerik 840D de Siemens, elle peut même réaliser presque toutes les tâches de rectification.

  • Modèle à colonnes mobiles
  • Construction rigide de la machine grâce à de grandes distances de guidage
  • Vitesses d’avance et des accélérations élevées
  • RazorTec®, la nouvelle forme de nettoyage de meules
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 700 mm
Vitesse max. de déplacement pour l'axe X 40000 mm/min
Trajet max. de déplacement pour l'axe Y 650 mm
Vitesse max. de déplacement pour l'axe Y 16000 mm/min
Trajet maxi. de déplacement pour l'axe Z 520 mm
Vitesse max. de déplacement pour l'axe Z 16000 mm/min

Entraînement de broche

Puissance maximale de la broche 62 kW
Vitesse de rotation maxi. 8000 /min
Diamètre de la meule max. 500 mm
Largeur max. de la meule 200 mm

Données de la pièce

Dimensions de la table 700 x 600 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 27.500 inch
Vitesse max. de déplacement pour l'axe X 1575 inch/min
Trajet max. de déplacement pour l'axe Y 25.500 inch
Vitesse max. de déplacement pour l'axe Y 630 inch/min
Trajet maxi. de déplacement pour l'axe Z 20.400 inch
Vitesse max. de déplacement pour l'axe Z 630 inch/min

Entraînement de broche

Puissance maximale de la broche 84.000 hp
Vitesse de rotation maxi. 8000 rpm
Diamètre de la meule max. 20.000 inch
Largeur max. de la meule 7.000 inch

Données de la pièce

Dimensions de la table 27.5 x 23.6 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 1000 mm
Vitesse max. de déplacement pour l'axe X 40000 mm/min
Trajet max. de déplacement pour l'axe Y 650 mm
Vitesse max. de déplacement pour l'axe Y 16000 mm/min
Trajet maxi. de déplacement pour l'axe Z 520 mm
Vitesse max. de déplacement pour l'axe Z 16000 mm/min

Entraînement de broche

Puissance maximale de la broche 62 kW
Vitesse de rotation maxi. 8000 /min
Diamètre de la meule max. 500 mm
Largeur max. de la meule 200 mm

Données de la pièce

Dimensions de la table 1000 x 600 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 39.300 inch
Vitesse max. de déplacement pour l'axe X 1575 inch/min
Trajet max. de déplacement pour l'axe Y 25.500 inch
Vitesse max. de déplacement pour l'axe Y 630 inch/min
Trajet maxi. de déplacement pour l'axe Z 20.400 inch
Vitesse max. de déplacement pour l'axe Z 630 inch/min

Entraînement de broche

Puissance maximale de la broche 84.000 hp
Vitesse de rotation maxi. 8000 rpm
Diamètre de la meule max. 20.000 inch
Largeur max. de la meule 7.000 inch

Données de la pièce

Dimensions de la table 39.3 x 23.6 inch
