Usinage complet automatique pièces longues et complexes

MFP 100

Données clés

MÉLEUR MFP 100 -  Centre de meulage universel et hautement productif

Avec le MFP 100, Mägerle AG Maschinenfabrik a étendu sa série MFP avec un centre de rectification particulièrement flexible. Le nouveau centre de rectification se caractérise par sa vitesse de travail élevée, son changement rapide d’outils et son changeur d’outils évolutif.

Diversité dans une tension

Le MFP 100 a été spécialement développé pour les marchés dans lesquels l’usinage multi-faces de pièces lourdes et complexes en un seul serrage est requis. Grâce à une puissance de broche de 50 kW et à une zone de travail au design généreux, le nouveau centre de rectification est idéalement adapté à l’usinage d’aube de guidage de turbine et de pales de rotor ainsi que d’écrans thermiques utilisés dans l’aviation et l’industrie de l’énergie. Dans sa version standard, le Mägerle MFP 100 est équipé d’une combinaison CN à double axe. Une version améliorée du centre de rectification dotée d’un système à trois axes est également disponible en option.

Cycles de changement d'outil courts

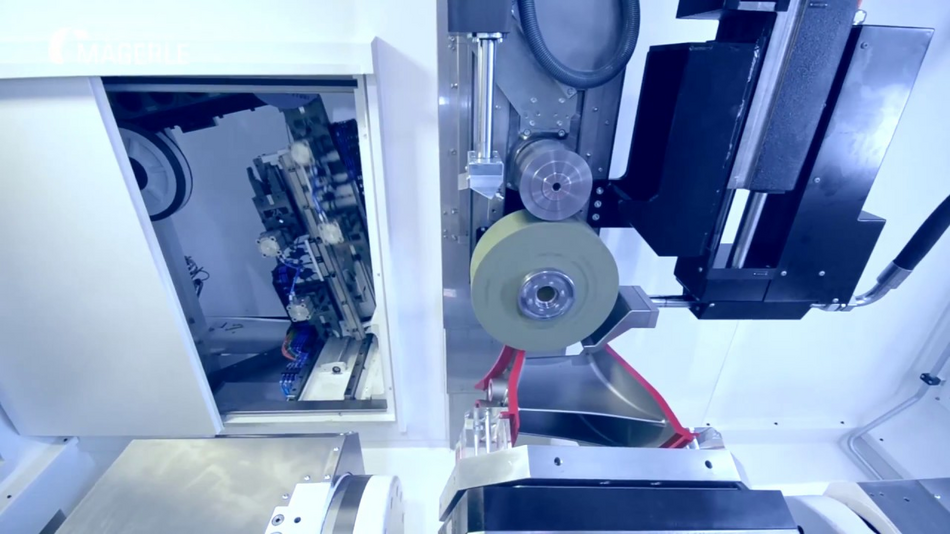

Le système de changement de l’outil supérieur et du rouleau de rodage est une fonction remarquable du MFP 100. La double pince change les meules de rectification et les rouleaux de forme (diamant) simultanément, entraînant ainsi une réduction perceptible du temps d’immobilisation. Les cycles accélérés de changement d’outils sont accompagnés d’une dynamique axiale sensiblement augmentée, jusqu’à 40 m/min. L’augmentation générale de la productivité qu’atteint le nouveau centre de rectification MFP 100 entraîne une réduction significative des coûts à l’unité.

Jusqu' à 60 positions d'outil

Le changeur d’outils MFP 100 est évolutif. La version standard du changeur d’outils peut être équipée d’un maximum de 30 porte-outils. En option, l’équipement du changeur peut être étendu à 60 stations d’outils. Le système de gestion d’outils MFP 100 est également généreusement conçu et peut gérer jusqu’à 500 outils différents. Outre les meules de rectification de 300 mm et les rouleaux de forme (diamant) de 160 mm, il est possible de charger le changeur d’outils avec des outils tels que des perforatrices, des fraiseuses, disques CBN ou des capteurs de mesure.

Compact et ergonomique

En dépit de ses caractéristiques de performances, la construction compacte du MFP 100 impressionnera à coup sûr. Ses 4,6 m de largeur et ses 4 m de profondeur représentent un encombrement extrêmement faible pour une machine de rectification de cette catégorie. La table CN peut être chargée facilement par le dessus ou par l’avant, et ce manuellement, au moyen d’une grue ou d’un robot. L’ouverture facile d’accès à l’arrière, pour la maintenance programmée et préventive, renforce l’excellente structure ergonomique du nouveau centre de rectification.

  • Convient l’usinage complet et multi faces
  • Magazine d’outils 30/60 positions
  • Système changement d’outil à deux doubles grappins
  • Changeur de buse automatique
  • Refroidissement interne de l’outil
  • Banque de données d’outils
Images
Panneau C.O.R.E.
Matériel / Logiciels

C.O.R.E. – Customer Oriented REvolution

Vos avantages

  • Fonctionnement intuitif, convivial et efficace
  • Accès aux informations importantes directement sur le panneau (par ex. progression de la production, détails de la charge, etc.)
  • Réduction du temps de travail de programmation lors de l’échange de données entre les machines C.O.R.E.
  • Utilisation des produits UNITED GRINDING Digital Solutions™ directement sur la machine
  • Assistance rapide grâce à une interaction directe avec notre équipe Customer Care sur la machine

En savoir plus sur C.O.R.E.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 1000 mm
Vitesse max. de déplacement pour l'axe X 40000 mm/min
Trajet max. de déplacement pour l'axe Y 900 mm
Vitesse max. de déplacement pour l'axe Y 30000 mm/min
Trajet maxi. de déplacement pour l'axe Z 750 mm
Vitesse max. de déplacement pour l'axe Z 30000 mm/min

Entraînement de broche

Puissance maximale de la broche 50 kW
Vitesse de rotation maxi. 10000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 100 mm

Axes de rotation

Plage de pivotement pour l'axe A 210 °
Plage de pivotement pour l'axe B 360 °
Plage de pivotement pour l'axe C 360 °

Données de la pièce

Dimensions de la table 1000 x 750 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 39.4 inch
Vitesse max. de déplacement pour l'axe X 1575 inch/min
Trajet max. de déplacement pour l'axe Y 35.4 inch
Vitesse max. de déplacement pour l'axe Y 1181 inch/min
Trajet maxi. de déplacement pour l'axe Z 29.5 inch
Vitesse max. de déplacement pour l'axe Z 1181 inch/min

Entraînement de broche

Puissance maximale de la broche 67.1 hp
Vitesse de rotation maxi. 10000 rpm
Diamètre de la meule max. 11.8 inch
Largeur max. de la meule 3.9 inch

Axes de rotation

Plage de pivotement pour l'axe A 210 deg
Plage de pivotement pour l'axe B 360 deg
Plage de pivotement pour l'axe C 360 deg

Données de la pièce

Dimensions de la table 39.4 x 29.5 inch
