Centres de rectification sur mesure pour les besoins spécifiques de l’utilisateur

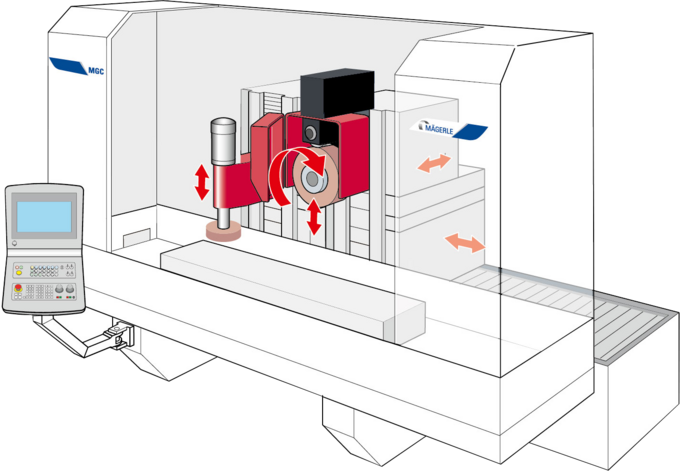

MGC Spécial

Données clés

Ateliers de pontage spécialisés - La gamme supplémentaire

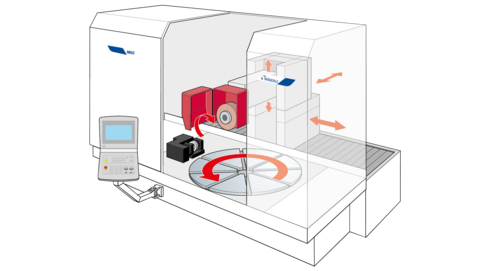

Le concept modulaire standardisé de Mägerle peut se configurer librement pour obtenir des solutions individuelles. Dans le cadre d’une gamme de produits éprouvée, nous réalisons des centres de rectification taillés sur mesure pour répondre aux besoins spécifiques des différents clients. Il est possible de combiner à volonté et dans toutes les dimensions des systèmes à une ou à plusieurs broches à disposition horizontale et verticale avec des porte-pièce fixes, à table pivotante ou circulaire.

Le résultat obtenu à chaque fois est un outil taillé sur mesure, satisfaisant avec la meilleure rentabilité aux sévères exigences de qualité de fabrication rencontrées dans les secteurs de l’automobile, de l’aéronautique, de l’équipement hydraulique, des constructions de turbines et de machines ainsi que dans l’industrie des roulements et de l’outillage.

  • Systèmes à une ou à plusieurs broches
  • Une rentabilité et une qualité de fabrication optimales dans de nombreux domaines d’applications
  • Variantes de table rondes/pivotantes/stationnaires
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 5500 mm
Vitesse max. de déplacement pour l'axe X 20000 mm/min
Trajet max. de déplacement pour l'axe Y 1200 mm
Vitesse max. de déplacement pour l'axe Y 20000 mm/min
Trajet maxi. de déplacement pour l'axe Z 900 mm
Vitesse max. de déplacement pour l'axe Z 20000 mm/min

Entraînement de broche

Puissance maximale de la broche 115 kW
Vitesse de rotation maxi. 30000 /min
Diamètre de la meule max. 1150 mm
Largeur max. de la meule 300 mm

Axes de rotation

Plage de pivotement pour l'axe A 210 °
Plage de pivotement pour l'axe B 360 °
Plage de pivotement pour l'axe C 360 °

Données de la pièce

Diamètre de la table circulaire 2500 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 216.5 inch
Vitesse max. de déplacement pour l'axe X 787 inch/min
Trajet max. de déplacement pour l'axe Y 47.2 inch
Vitesse max. de déplacement pour l'axe Y 787 inch/min
Trajet maxi. de déplacement pour l'axe Z 35.4 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 154 hp
Vitesse de rotation maxi. 30000 rpm
Diamètre de la meule max. 45.3 inch
Largeur max. de la meule 11.8 inch

Axes de rotation

Plage de pivotement pour l'axe A 210 deg
Plage de pivotement pour l'axe B 360 deg
Plage de pivotement pour l'axe C 360 deg

Données de la pièce

Diamètre de la table circulaire 98.4 inch
