Une machine, quatre technologies de rectification

PROFIMAT XT

Données clés

Des vitesses axiales plus élevées, des accélérations plus élevées et une plus grande robustesse du système : la combinaison de ces facteurs d’influence améliorés entraîne une augmentation de la productivité tout en améliorant la qualité des composants. Ces caractéristiques caractérisent PROFIMAT XT comme une machine de rectification de production robuste et performante, conçue de manière cohérente sur l’expérience et la qualité de la très prisée PROFIMAT MT.

Pour répondre aux différentes exigences du quotidien de production et des applications technologiques flexibles, Blohm a développé cette nouvelle machine en série. La gamme complète d’accessoires associée au système modulaire du PROFIMAT XT (tailles 400 × 800 à 600 × 2 000 mm) rend cette nouvelle génération de machines optimale pour tous les clients.


Outre les éléments de machine de haute qualité tels que les entraînements linéaires à billes rectifiées, la fonte ductile optimisée et les guidages linéaires de précision, cette génération offre une toute nouvelle interface utilisateur. Le tableau de commande en trois parties offre désormais des zones d’écran personnalisables. Les informations importantes pour les opérations nécessaires peuvent être programmées et consultées par le client. Les possibilités offertes ici s’étendent des dessins de pièces, des modèles 3D, des manuels d’utilisation et des schémas électriques aux profils de GripsProfile, le système de programmation développé par Blohm pour le profilage de meules. Cette zone permet également de visualiser les écrans de surveillance de processus de l’alimentation en liquide de refroidissement, de l’état et des procédés industriels 4.0.

Images

Features

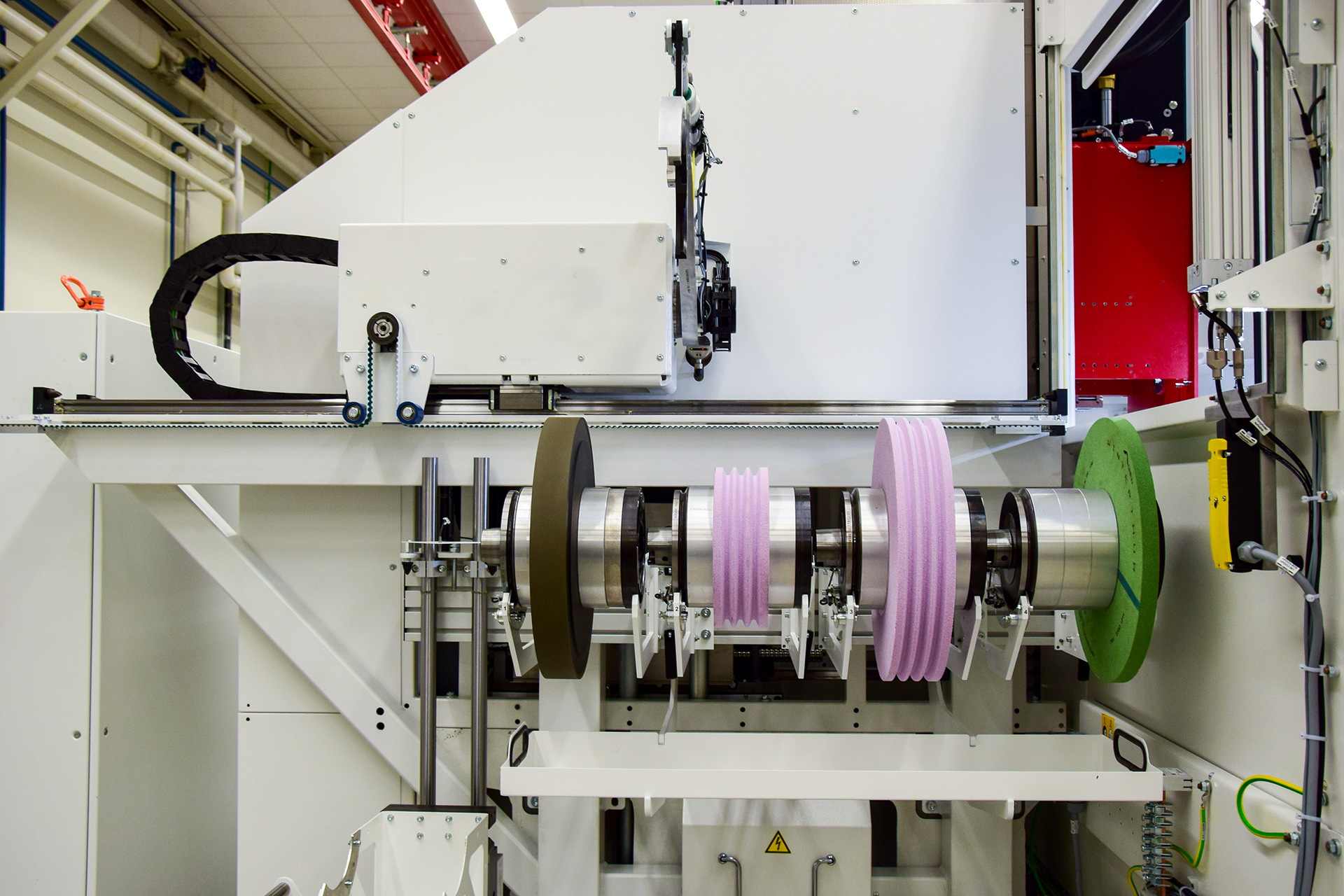

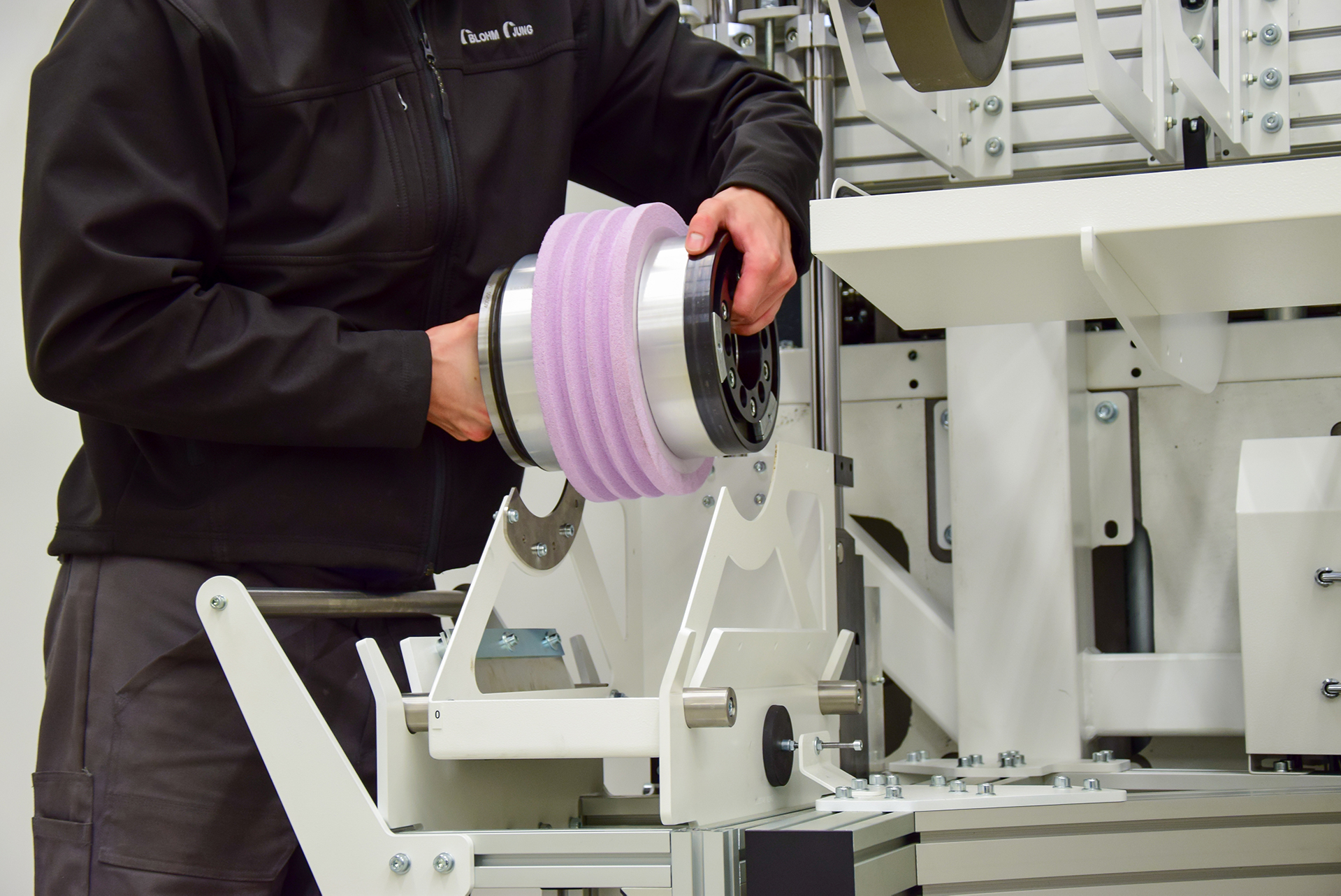

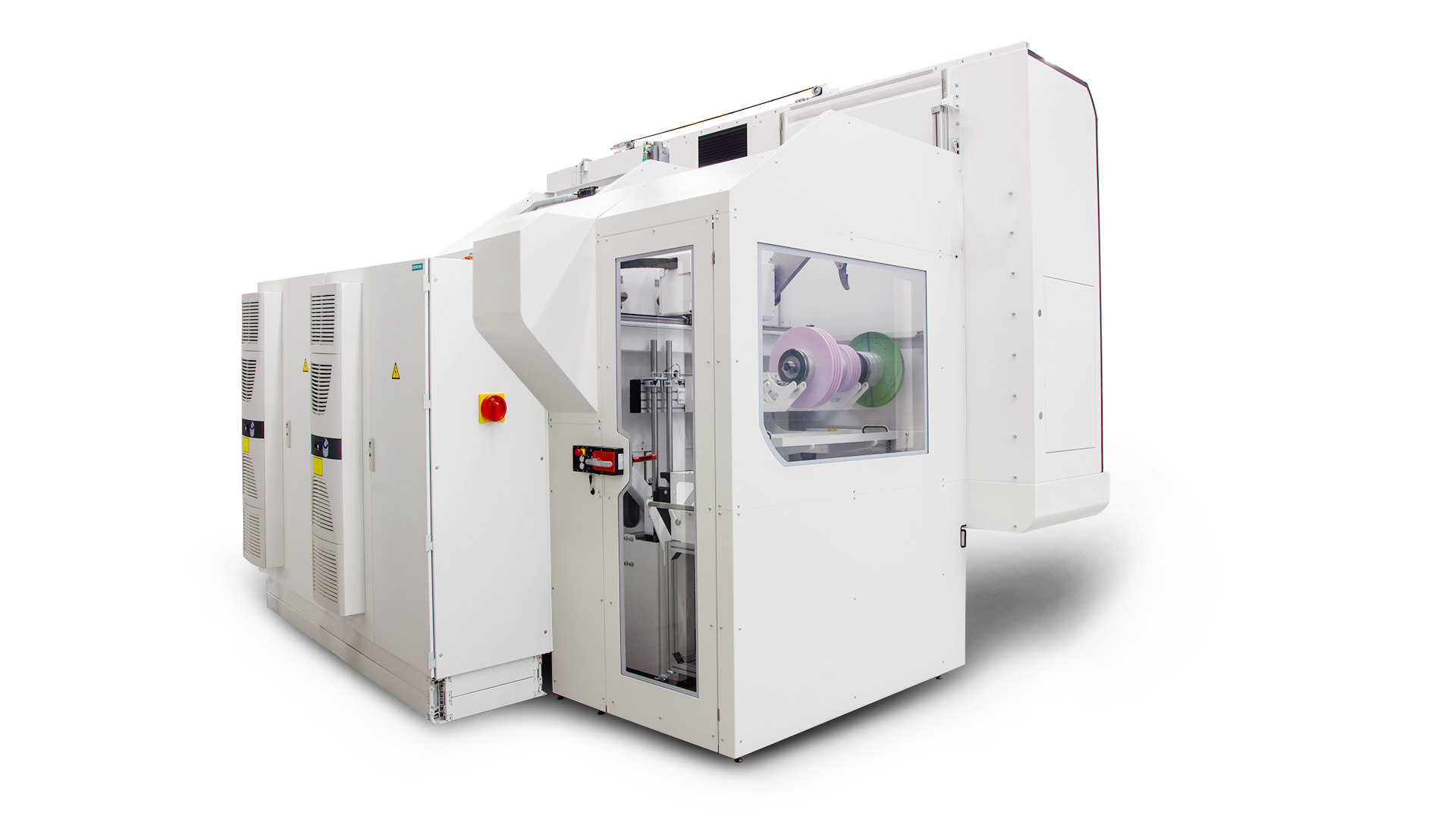

Changeur d'outils (optional)

La très productive PROFIMAT XT associe quatre technologies de rectification en une machine - désormais également automatisée et très flexible, avec la possibilité d’un fonctionnement essentiellement sans opérateur.

Matériel / Logiciels

Materiél:

  • C.O.R.E. Panel
  • Système entièrement modulaire
  • Caractéristiques de conception : très grande rigidité, vibrations minimales, influences thermiques minimales.
  • Rails à précision linéaire Vis d’entraînement à billes rectifiées, de haute qualité Option : Entraînement direct linéaire (axe X

Logiciels:

  • C.O.R.E. OS système d’exploitation
  • Guidage opérateur optimal
  • Programmation par cycles de rectification et de dressage via un menu
  • UNITED GRINDING Digital Solutions™

En savoir plus sur C.O.R.E.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 1100 mm
Vitesse max. de déplacement pour l'axe X 40000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 10000 mm/min
Trajet maxi. de déplacement pour l'axe Z 560 mm
Vitesse max. de déplacement pour l'axe Z 10000 mm/min

Entraînement de broche

Puissance maximale de la broche 62 kW
Vitesse de rotation maxi. 8000 /min
Diamètre de la meule max. 500 mm
Largeur max. de la meule 160 mm

Données de la pièce

Poids max. de la pièce à usiner 800 kg
Dimensions de la table 800 x 600 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 43.3 inch
Vitesse max. de déplacement pour l'axe X 1575 inch/min
Trajet max. de déplacement pour l'axe Y 31.4 inch
Vitesse max. de déplacement pour l'axe Y 394 inch/min
Trajet maxi. de déplacement pour l'axe Z 22.0 inch
Vitesse max. de déplacement pour l'axe Z 394 inch/min

Entraînement de broche

Puissance maximale de la broche 84 hp
Vitesse de rotation maxi. 8000 rpm
Diamètre de la meule max. 20.0 inch
Largeur max. de la meule 6.0 inch

Données de la pièce

Poids max. de la pièce à usiner 1764 lbs
Dimensions de la table 31.4 x 23.6 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 1100 mm
Vitesse max. de déplacement pour l'axe X 40000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 10000 mm/min
Trajet maxi. de déplacement pour l'axe Z 360 mm
Vitesse max. de déplacement pour l'axe Z 16000 mm/min

Entraînement de broche

Puissance maximale de la broche 62 kW
Vitesse de rotation maxi. 8000 /min
Diamètre de la meule max. 500 mm
Largeur max. de la meule 160 mm

Données de la pièce

Poids max. de la pièce à usiner 800 kg
Dimensions de la table 800 x 400 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 43.3 inch
Vitesse max. de déplacement pour l'axe X 1575 inch/min
Trajet max. de déplacement pour l'axe Y 31.4 inch
Vitesse max. de déplacement pour l'axe Y 394 inch/min
Trajet maxi. de déplacement pour l'axe Z 14.1 inch
Vitesse max. de déplacement pour l'axe Z 394 inch/min

Entraînement de broche

Puissance maximale de la broche 84 hp
Vitesse de rotation maxi. 8000 rpm
Diamètre de la meule max. 20.0 inch
Largeur max. de la meule 6.0 inch

Données de la pièce

Poids max. de la pièce à usiner 1764 lbs
Dimensions de la table 31.4 x 15.7 inch
Téléchargements
pdf, 6 Mo
Brochure du produit
Download
Vidéos

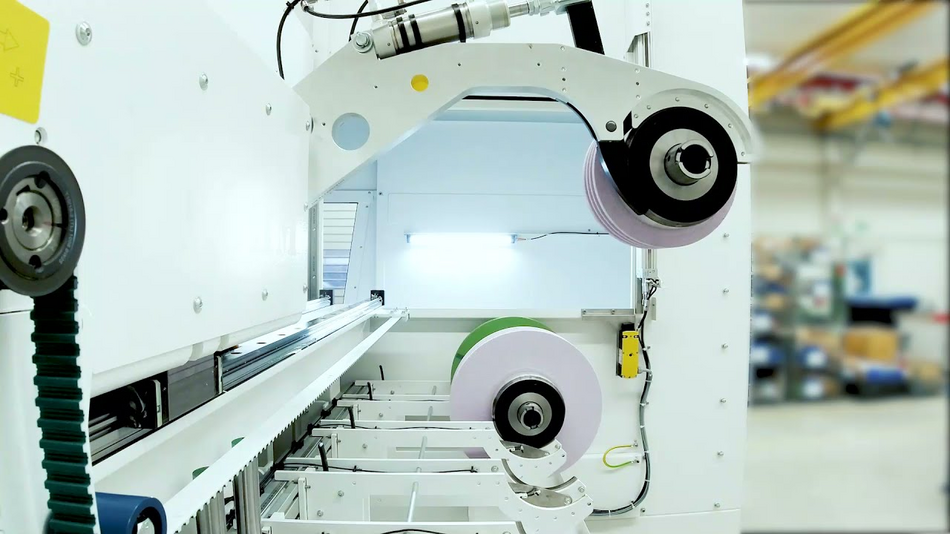

PROFIMAT XT Changeur d'outils
