HELITRONIC MICRO
Le haut de gamme pour des des diamètres d'outil plus petit.

HELITRONIC MICRO

Données clés

L'affûteuse HELITRONIC MICRO avec la technologie C.O.R.E. produit et affûte des outils à symétrie de révolution et des pièces de production de plus petits diamètres. Elle rectifie des outils à partir d'un diamètre de 0,1 mm en production et à partir d'un diamètre de 3 mm en réaffûtage. Le diamètre maximum est de 12,7 mm, la longueur de l'outil jusqu' à 220 mm et le poids des pièces jusqu' à 12 kg.

Nouveau : avec l'option Laser Contour Check!

Images
Panneau C.O.R.E.

Features

Bâti de machine en fonte minérale

L'HELITRONIC MICRO est dotée d'un bâti de machine en fonte minérale et a été spécialement conçu pour ce domaine d'application. Cette machine vous offre actuellement le meilleur en termes d’amortissement des vibrations, d'insensibilité thermique, de dynamique d'entraînement et, enfin, de précision de rectification.

Laser Contour Check

La nouvelle option innovante Laser Contour Check offre un système de mesure directement intégré à la machine de rectification et d'érosion d'outils système de mesure intelligent intégré pour une mesure très précise, mesure sans contact de divers paramètres d'outils sur des d'outils cylindriques.

Entraînements

Tous les cinq axes CNC sont équipés de moteurs linéaires ou moteurs couples et sont commandés par les systèmes de mesure haute résolution intégrés. Ceux-ci produisent des mouvements exacts avec une dynamique élevée en même temps.

Chargeur robot

L' HELITRONIC MICRO dispose d'un chargeur robot à 6 axes intégré dans la machine qui réduit les temps de chargement à un minimum. La capacité peut aller jusqu'à 1.500 outils.

Axe de pièce A

L'axe de pièce A à rotation rapide avec 3.000 tr/min max. donne à l'HELITRONIC MICRO – en particulier pour les outils étagés. – une capacité de rectification précise.

Électrobroche

Avec trois électrobtoches pour jusqu'à 12 meules, l'HELITRONIC MICRO peut être utilisée de manière flexible. Électrobroche 1 avec une puissance de pointe de 6,5 kW pour les goujures. Electrobroche 2 et 3 avec une puissance de pointe de 4,3 kW pour l'affûtage de la géométrie.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 385 mm
Vitesse max. de déplacement pour l'axe X 30.000 mm/min
Trajet max. de déplacement pour l'axe Y 320 mm
Vitesse max. de déplacement pour l'axe Y 30.000 mm/min
Trajet maxi. de déplacement pour l'axe Z 320 mm
Vitesse max. de déplacement pour l'axe Z 30.000 mm/min

Entraînement de broche

Puissance maximale de la broche 7 kW
Vitesse de rotation maxi. 10.500 /min
Diamètre de la meule max. 150 mm

Axes de rotation

Plage de pivotement pour l'axe A ∞ °
Plage de pivotement pour l'axe B +/-150 °
Plage de pivotement pour l'axe C +200 /-20 °

Données de la pièce

Longueur de la pièce 220 mm
Diamètre de la pièce 0,1 - 12,7 mm
Poids max. de la pièce à usiner 12 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 15.16 inch
Vitesse max. de déplacement pour l'axe X 1,181.10 inch/min
Trajet max. de déplacement pour l'axe Y 12.59 inch
Vitesse max. de déplacement pour l'axe Y 1,181.10 inch/min
Trajet maxi. de déplacement pour l'axe Z 12.59 inch
Vitesse max. de déplacement pour l'axe Z 1,181.10 inch/min

Entraînement de broche

Puissance maximale de la broche 9.39 hp
Vitesse de rotation maxi. 10,500 rpm
Diamètre de la meule max. 5.91 inch

Axes de rotation

Plage de pivotement pour l'axe A ∞ deg
Plage de pivotement pour l'axe B +/-150 deg
Plage de pivotement pour l'axe C +200 /-20 deg

Données de la pièce

Longueur de la pièce 8.66 inch
Diamètre de la pièce 0.004 - 0.5 inch
Poids max. de la pièce à usiner 16 lbs
Téléchargements
pdf, 5 Mo
HELITRONIC MICRO
Brochure
Download
pdf, 217 Ko
MESURE AUTOMATIQUE ET ÉLECTRIQUE DE LA RÉFÉRENCE DE LA MACHINE (MAERM)
MESURE AUTOMATIQUE ET ÉLECTRIQUE DE LA RÉFÉRENCE DE LA MACHINE (MAERM)
Download
pdf, 1 Mo
MATÉRIEL DE SERRAGE DE PRÉCISION WALTER
Brochure
Download
pdf, 1 Mo
INTERFACE OPC-UA
Brochure
Download
pdf, 870 Ko
Mesures d'économie d'énergie
Brochure
Download

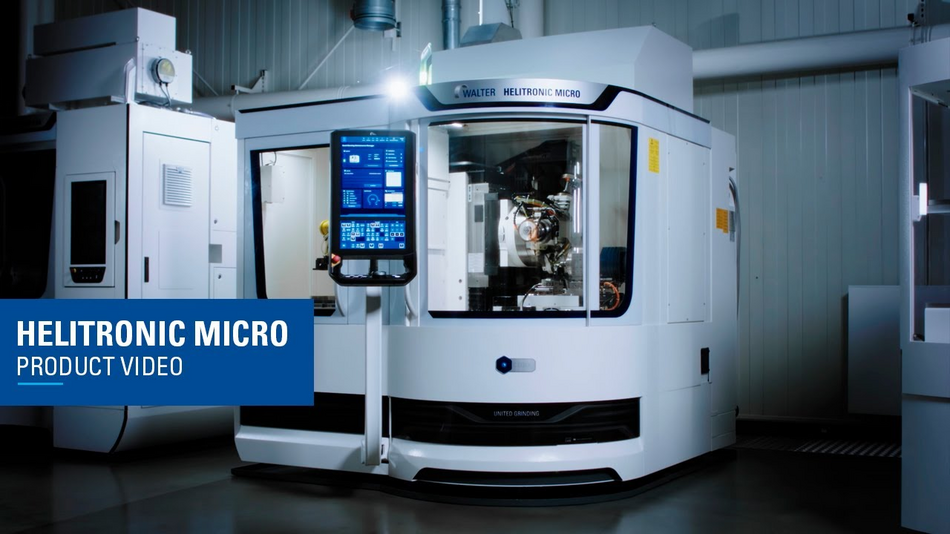

Vidéos
