Hirth 기어 및 Curvic 커플링 분야의 최고의 결과

MGC RH

기본 데이터

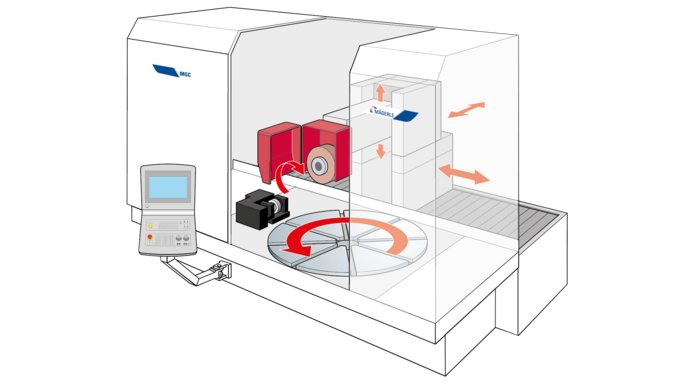

회전 테이블이 있는 Mägerle MGC – 전문가

MGC 회전 테이블 연삭 센터는 테이블 지름이 최대 2.5미터이고 최대 부하 지지 용량이 12톤으로 전 세계적으로 가장 탁월한 성능을 자랑합니다. 전력 터빈 업계에서 잘 알려진 기업들은 이러한 강력한 개념을 필요로 합니다. 이 연삭 센터는 특히 최고의 품질을 자랑하는 Hirth 기어와 Curvic 커플링이 장착된 터빈 날을 기계가공할 때 뛰어난 성능을 발휘합니다.

유압식 정적 베어링에 장착된 직접 구동 회전 테이블은 3도 미만의 각도초 이내에 필요한 정밀도를 보장합니다.

  • 최대 12톤의 내하력을 갖춘 회전 테이블
  • 최고 품질의 Hirth 기어 및 Curvic 커플링
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 2600 mm
최대 X축 이동 속도 20000 mm/min
최대 Y축 이동 거리 900 mm
최대 Y축 이동 속도 20000 mm/min
최대 Z축 이동 거리 750 mm
최대 Z축 이동 속도 20000 mm/min

스핀들 드라이브

최대 스핀들 용량 115 kW
최대 회전수 8000 /min
최대 연삭 숫돌 직경 600 mm
최대 연삭 숫돌 너비 300 mm

회전축

B축 회전 범위 360 °

워크피스 데이터

회전 테이블 직경 2500 mm

선형 축

최대 X축 이동 거리 102.4 inch
최대 X축 이동 속도 787 inch/min
최대 Y축 이동 거리 35.4 inch
최대 Y축 이동 속도 787 inch/min
최대 Z축 이동 거리 29.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 154 hp
최대 회전수 8000 rpm
최대 연삭 숫돌 직경 23.6 inch
최대 연삭 숫돌 너비 11.8 inch

회전축

B축 회전 범위 360 deg

워크피스 데이터

회전 테이블 직경 98.4 inch
