최고의 성능 수준으로 다양한 활용 가능

MGC RV

기본 데이터

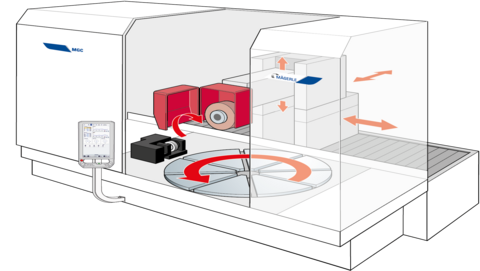

수직 스핀들과 회전 테이블이 있는 Mägerle MGC – 다목적 기계

최고의 생산 품질과 유연성은 본 수직 연삭기의 탁월한 강점입니다. 특히, 원활한 작동을 위해 최적의 런아웃 특성을 필요로 하는 베어링 링 제조 시 그 기능이 빛을 발합니다. 이 수직 연삭기에는 회전 테이블과 전자동 도구 체인저가 장착되어 있어 연삭 외에 다른 기능 또한 마스터할 수 있습니다.

이 시스템은 선삭, 밀링, 드릴링, 리밍 또는 보링 등에 있어 모두 동일한 인상적인 결과를 제공합니다. ±50° 범위에서 수직으로 배열된 스핀들 회전은 광범위한 가공품을 가공할 수 있는 충분한 공간을 제공합니다. 교체 가능한 스핀들 측정 프로브는 각 개별 가공품이 일관된 높은 완벽성의 단일 클램핑으로 가공되도록 보장합니다.

  • 다중 공정 가공에 적합
  • 전자동 툴 체인저
  • 단일 클램핑으로 선삭, 밀링, 천공 또는 천공 마감
  • 교체 가능한 스핀들 측정 프로브
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 1400 mm
최대 X축 이동 속도 20000 mm/min
최대 Y축 이동 거리 900 mm
최대 Y축 이동 속도 20000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20000 mm/min

스핀들 드라이브

최대 스핀들 용량 30 kW
최대 회전수 15000 /min
최대 연삭 숫돌 직경 300 mm
최대 연삭 숫돌 너비 150 mm

회전축

B축 회전 범위 360 °
C축 회전 범위 110 °

워크피스 데이터

회전 테이블 직경 1200 mm

선형 축

최대 X축 이동 거리 55.1 inch
최대 X축 이동 속도 787 inch/min
최대 Y축 이동 거리 35.4 inch
최대 Y축 이동 속도 787 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 40 hp
최대 회전수 15000 rpm
최대 연삭 숫돌 직경 11.8 inch
최대 연삭 숫돌 너비 5.9 inch

회전축

B축 회전 범위 360 deg
C축 회전 범위 110 deg

워크피스 데이터

회전 테이블 직경 47.2 inch

선형 축

최대 X축 이동 거리 2100 mm
최대 X축 이동 속도 20000 mm/min
최대 Y축 이동 거리 900 mm
최대 Y축 이동 속도 20000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20000 mm/min

스핀들 드라이브

최대 스핀들 용량 30 kW
최대 회전수 15000 /min
최대 연삭 숫돌 직경 400 mm
최대 연삭 숫돌 너비 200 mm

회전축

B축 회전 범위 360 °
C축 회전 범위 110 °

워크피스 데이터

회전 테이블 직경 1500 mm

선형 축

최대 X축 이동 거리 82.7 inch
최대 X축 이동 속도 787 inch/min
최대 Y축 이동 거리 35.4 inch
최대 Y축 이동 속도 787 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 40 hp
최대 회전수 15000 rpm
최대 연삭 숫돌 직경 15.7 inch
최대 연삭 숫돌 너비 7.8 inch

회전축

B축 회전 범위 360 deg
C축 회전 범위 110 deg

워크피스 데이터

회전 테이블 직경 59 inch

선형 축

최대 X축 이동 거리 2600 mm
최대 X축 이동 속도 20000 mm/min
최대 Y축 이동 거리 900 mm
최대 Y축 이동 속도 20000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20000 mm/min

스핀들 드라이브

최대 스핀들 용량 30 kW
최대 회전수 15000 /min
최대 연삭 숫돌 직경 400 mm
최대 연삭 숫돌 너비 200 mm

회전축

B축 회전 범위 360 °
C축 회전 범위 110 °

워크피스 데이터

회전 테이블 직경 2000 mm

선형 축

최대 X축 이동 거리 102.4 inch
최대 X축 이동 속도 787 inch/min
최대 Y축 이동 거리 35.4 inch
최대 Y축 이동 속도 787 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 40 hp
최대 회전수 15000 rpm
최대 연삭 숫돌 직경 15.7 inch
최대 연삭 숫돌 너비 7.8 inch

회전축

B축 회전 범위 360 deg
C축 회전 범위 110 deg

워크피스 데이터

회전 테이블 직경 78.7 inch
