광범위한 내경 원통
연삭 애플리케이션을 위한
범용 기계.
기본 데이터

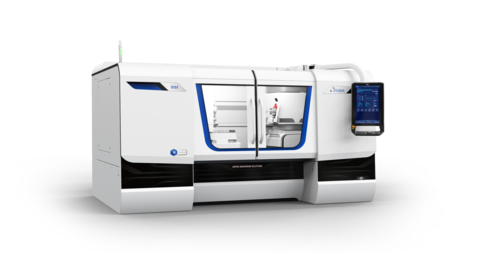

S141은 최신 세대의CNC 범용 내경 원통 연삭기입니다. 가공 길이(클램핑 장치 포함)는 300mm(11.8"), 700mm(27.5") 및 1300mm(51.2")의 세 가지 크기로 이용할 수 있습니다. 모든 모델의 경우, 최대 연삭 길이는 내경의 경우 250mm(9.8")이고 외경의 경우 150mm(5.9")입니다.

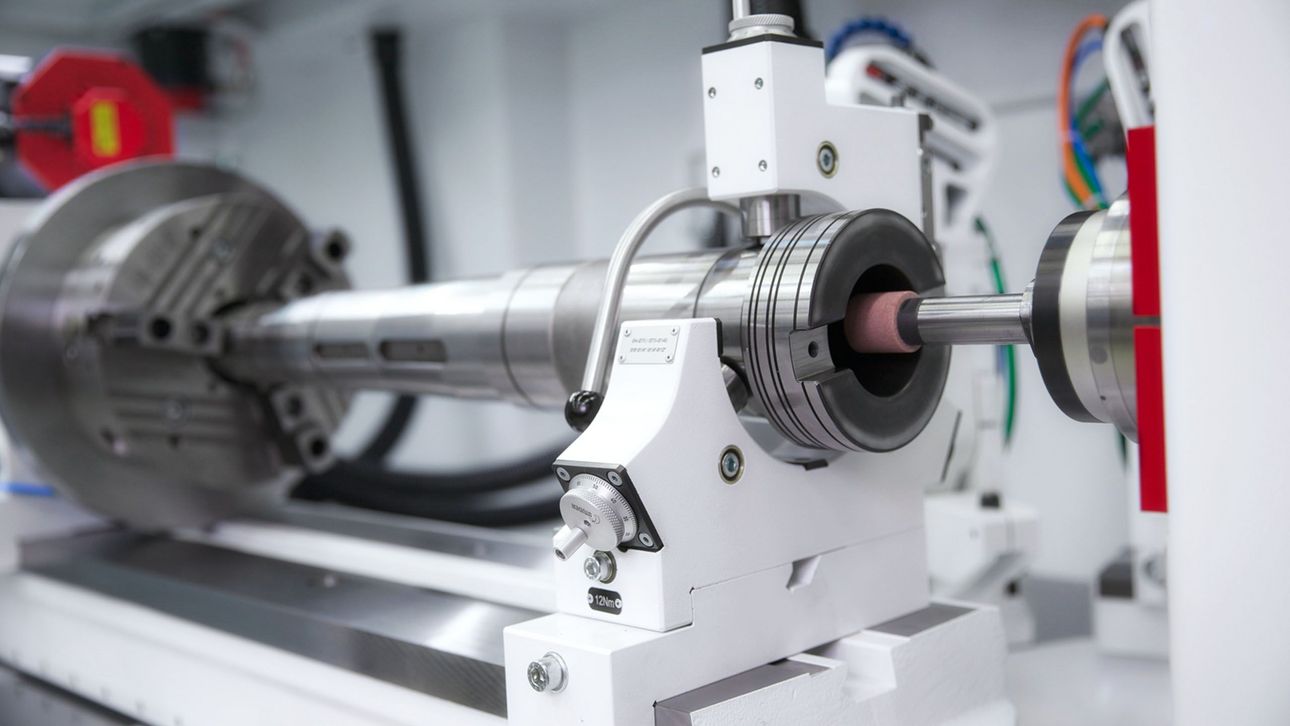

S141은 스핀들 샤프트, 스핀들 하우징, 로터 샤프트 또는 플랜지 부품 연삭에 이상적인 기계입니다. 많은 가공품은 공작 기계, 구동 요소, 항공우주 및 툴링 영역에서 찾을 수 있습니다.
이미지
하드웨어 / 소프트웨어
하드웨어:
- 리니어 드라이브가 장착된 StuderGuide® 가이드웨이 시스템

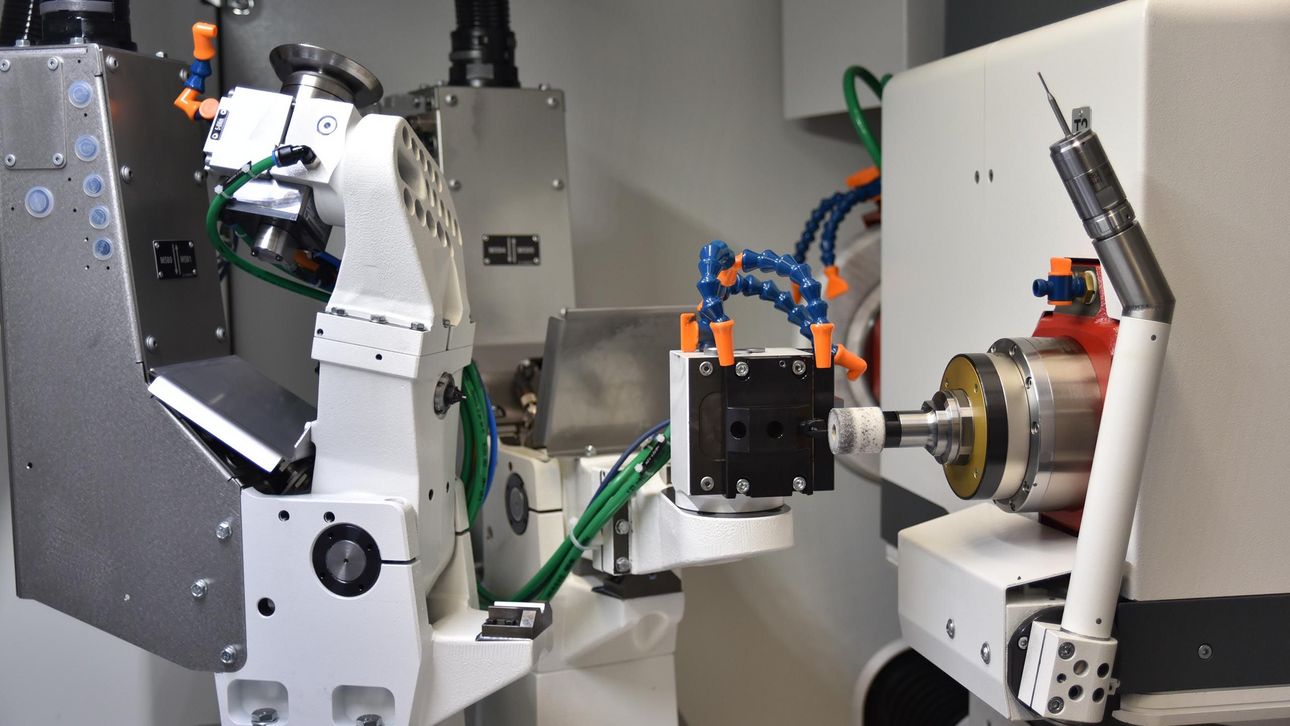

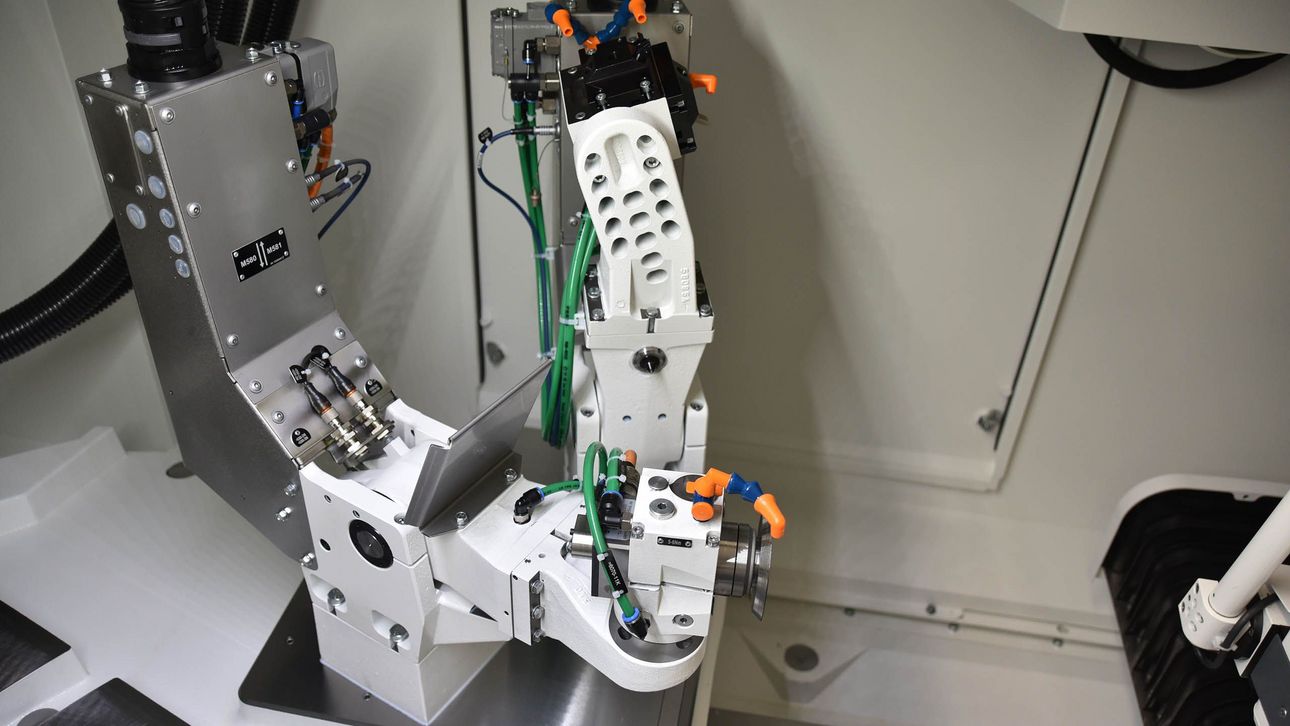

- 최대 4개의 연삭 스핀들이 있는 연삭 스핀들 터렛

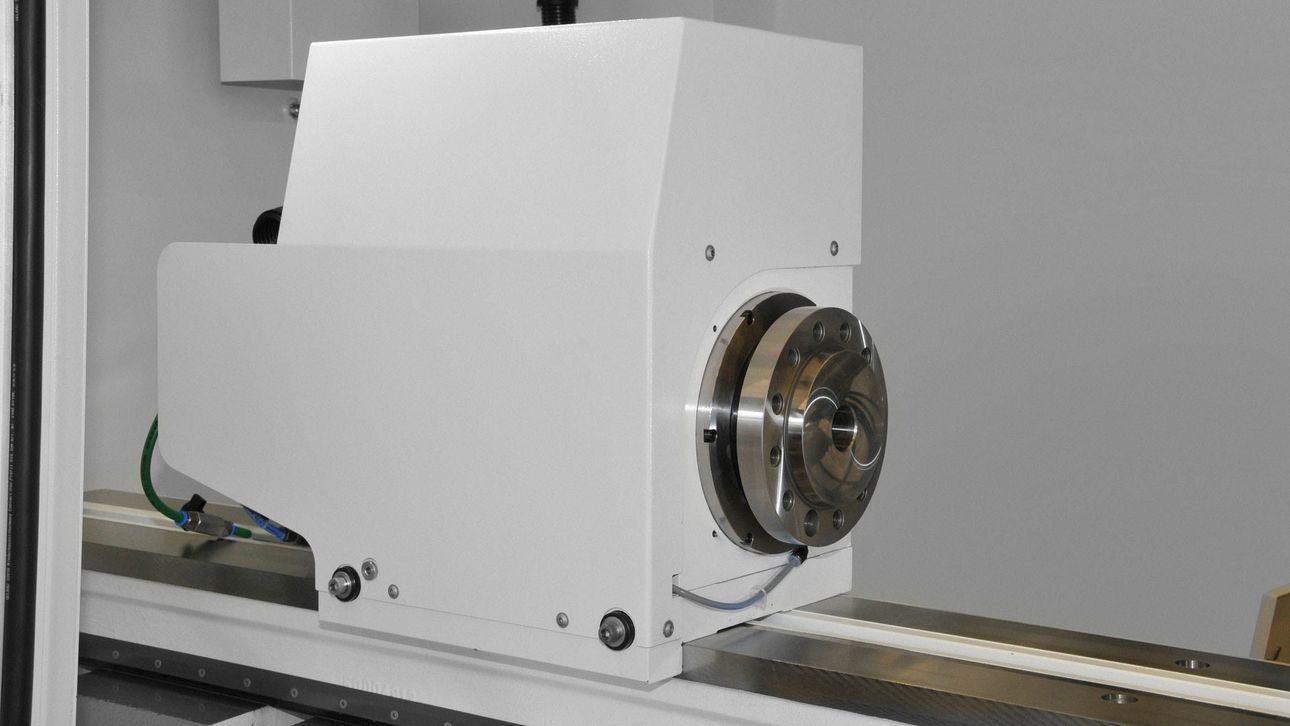

- 자동으로 회전하는 작업대

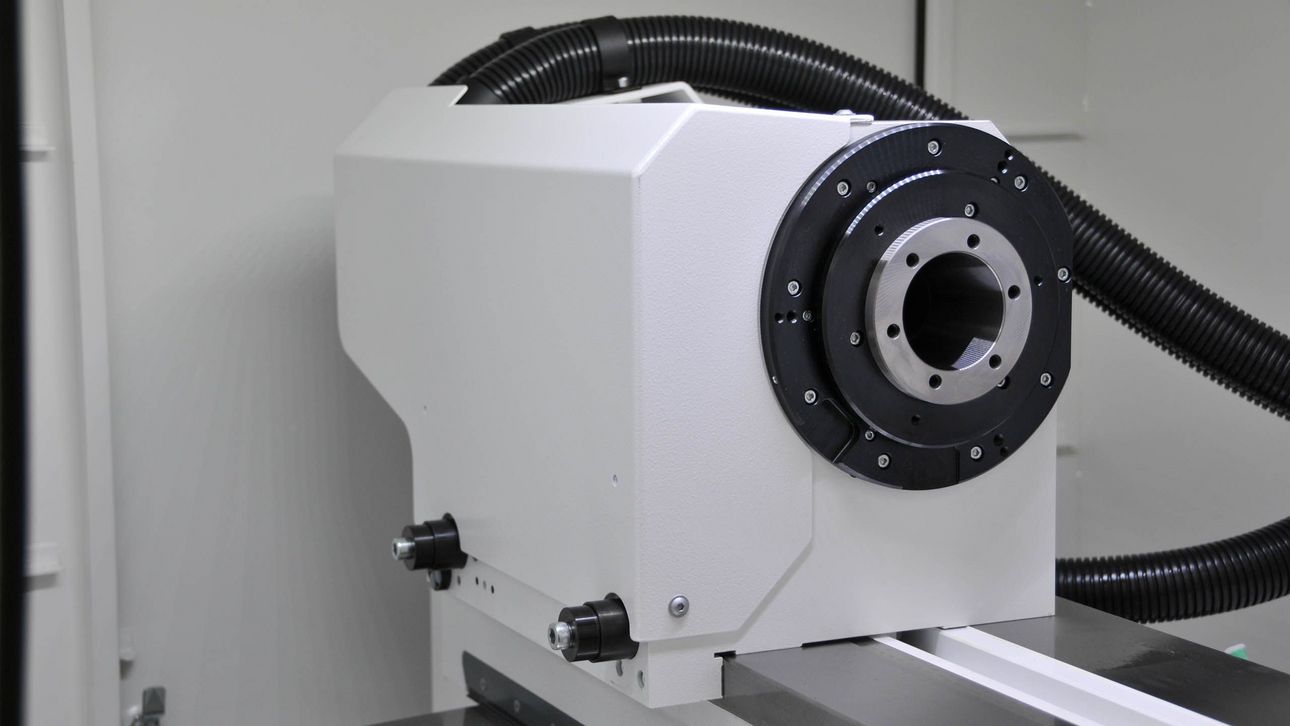

- 형상 및 나사산 연삭을 위한 워크헤드 스핀들용 C축
- 슬라이딩 도어 두 개가 있는 전체 인클로저

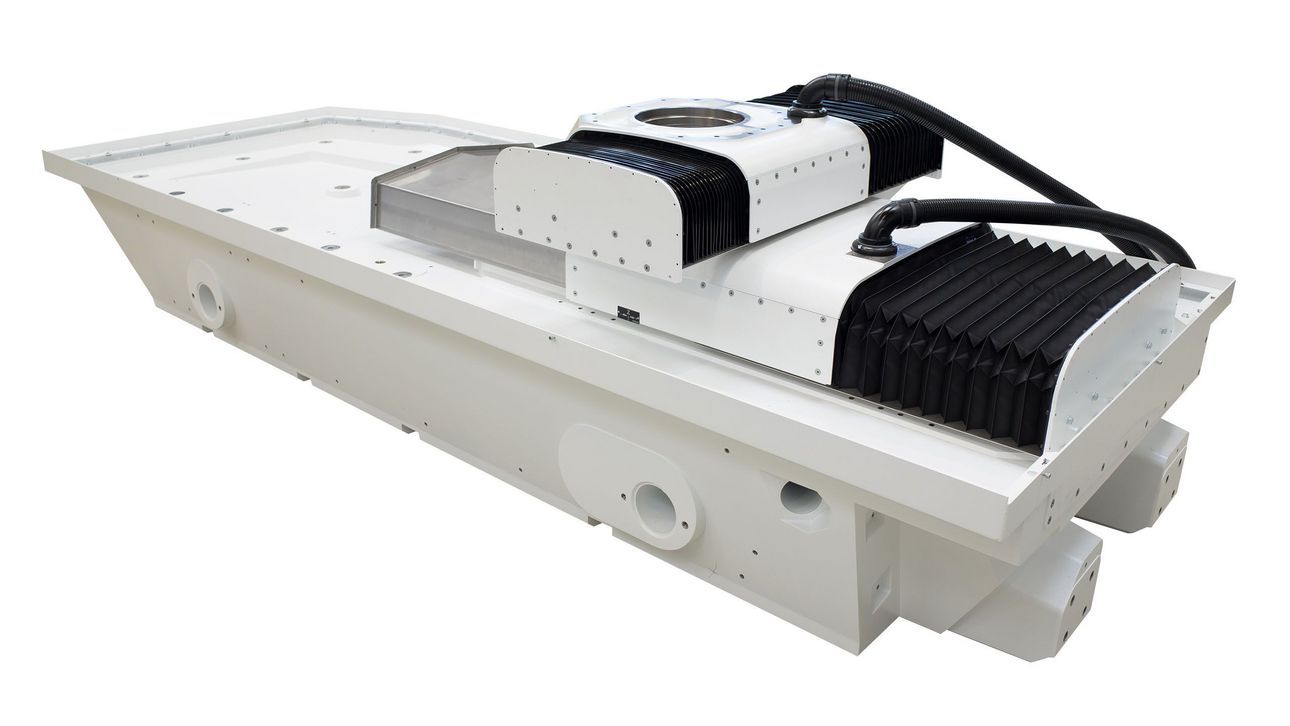

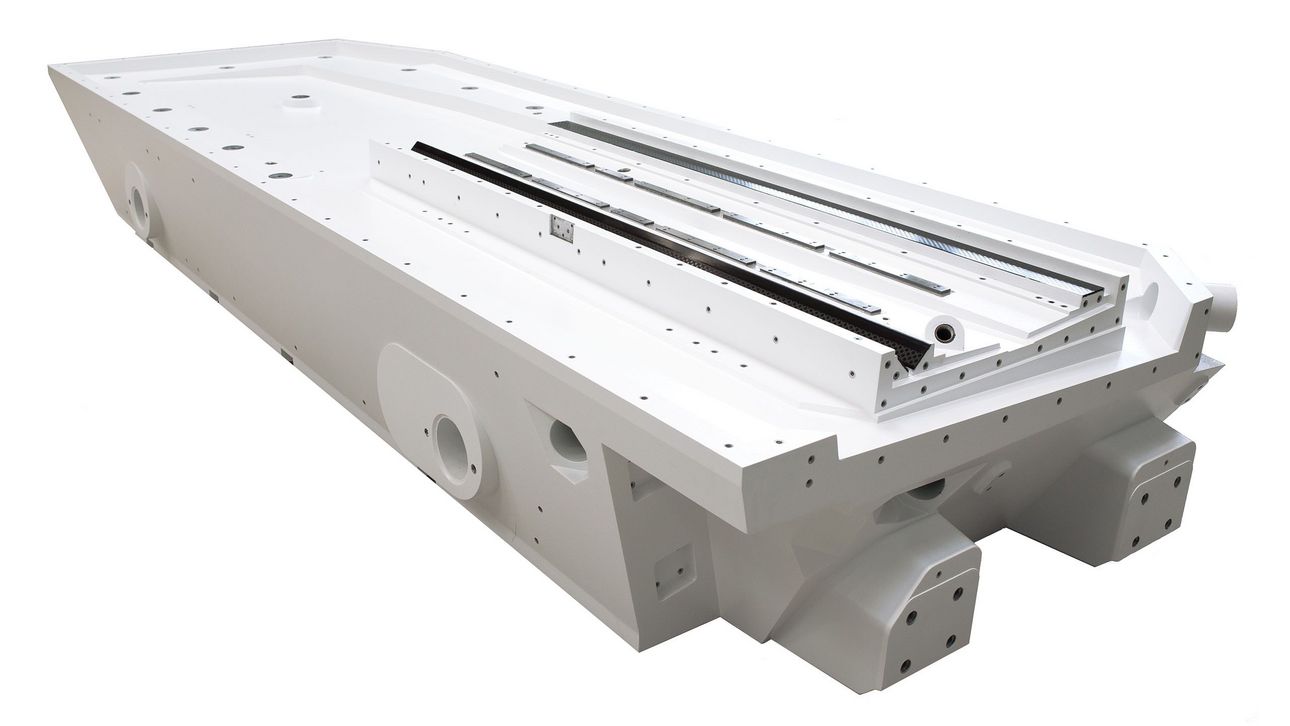

- Granitan® S103 미네랄 캐스팅 기계 베이스
- C.O.R.E. 패널
소프트웨어:
- C.O.R.E. 조작 시스템
- StuderWIN를 통해 매우 간단한 작동 및 프로그래밍 가능
- 짧은 설정 및 재설정 시간(예: Studer Quick-Set 이용)
- 로더 및 주변 장치용 표준 인터페이스
기술 데이터
선형 축
최대 X축 이동 거리
425 mm
최대 X축 이동 속도
20'000 mm/min
최대 Z축 이동 거리
500 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
18 kW
최대 회전수
120'000 /min
최대 연삭 숫돌 직경
300 mm
최대 연삭 숫돌 너비
32 mm
회전축
B축 회전 범위
330 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
300 mm
워크피스 직경
400 mm
최대 워크피스 무게
250 kg
중심 높이
200 mm
선형 축
최대 X축 이동 거리
425 mm
최대 X축 이동 속도
20'000 mm/min
최대 Z축 이동 거리
500 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
18 kW
최대 회전수
120'000 /min
최대 연삭 숫돌 직경
300 mm
최대 연삭 숫돌 너비
32 mm
회전축
B축 회전 범위
330 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
700 mm
워크피스 직경
400 mm
최대 워크피스 무게
250 kg
중심 높이
200 mm
선형 축
최대 X축 이동 거리
425 mm
최대 X축 이동 속도
20'000 mm/min
최대 Z축 이동 거리
700 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
18 kW
최대 회전수
120'000 /min
최대 연삭 숫돌 직경
300 mm
최대 연삭 숫돌 너비
32 mm
회전축
B축 회전 범위
330 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
1'300 mm
워크피스 직경
400 mm
최대 워크피스 무게
250 kg
중심 높이
200 mm
