엔트리 레벨 세그먼트를 위한 인체공학적 설비
기본 데이터

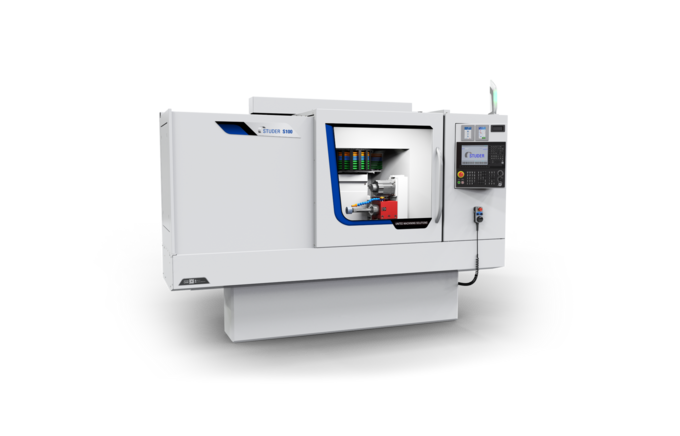

S100 CNC 범용 내경 원통 연삭기는 뛰어난 가격 대비 성능으로, 표준 내경 원통 연삭 작업에 검증된 STUDER의 품질과 최고의 정밀도를 제공합니다. 이 제품은 광범위한 내경, 단면 및 외경 연삭 어플리케이션에 적용됩니다. 따라서 엔트리 레벨 세그먼트에 이상적인 범용 내경 원통 연삭기입니다.

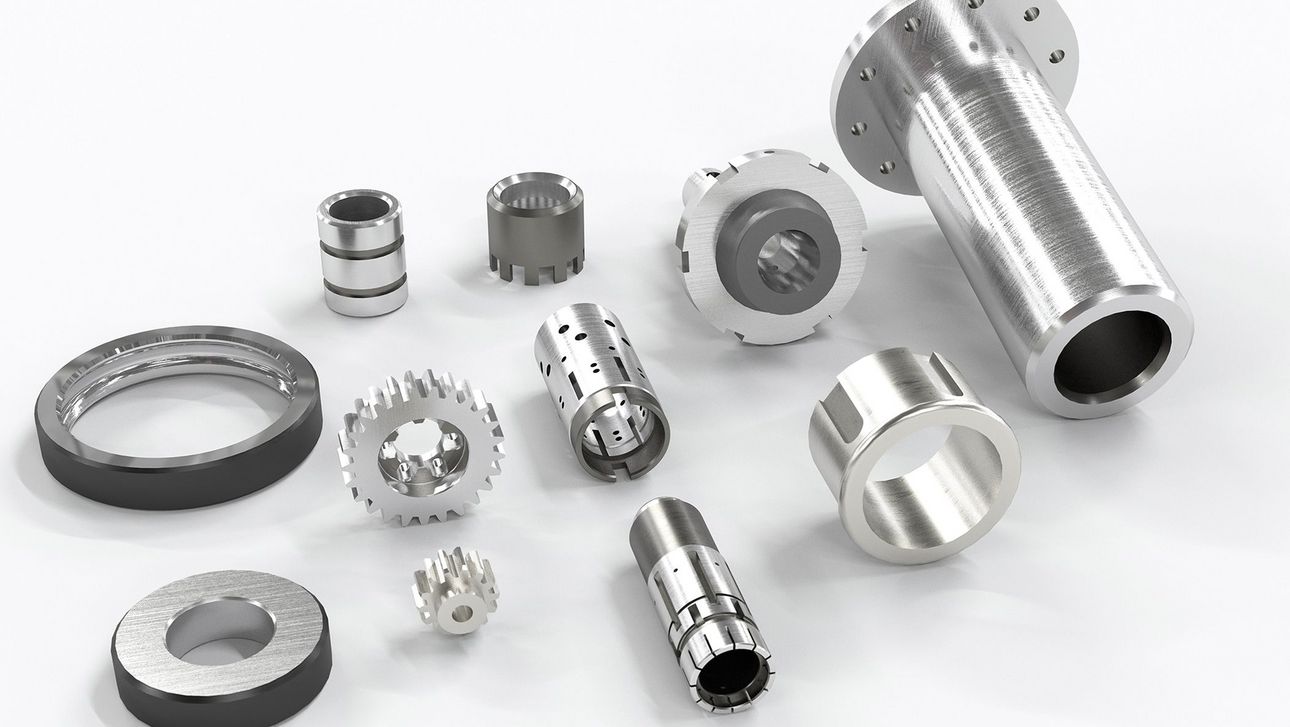

클램핑 장치를 포함한 공작물의 길이는 최대 550mm(21.65"), 공작물의 직경은 최대 420mm(16.53")입니다. 컴프레서, 유압, 공작 기계, 항공 우주 및 공구 산업에서 적합한 공작물을 많이 찾을 수 있습니다.

이미지

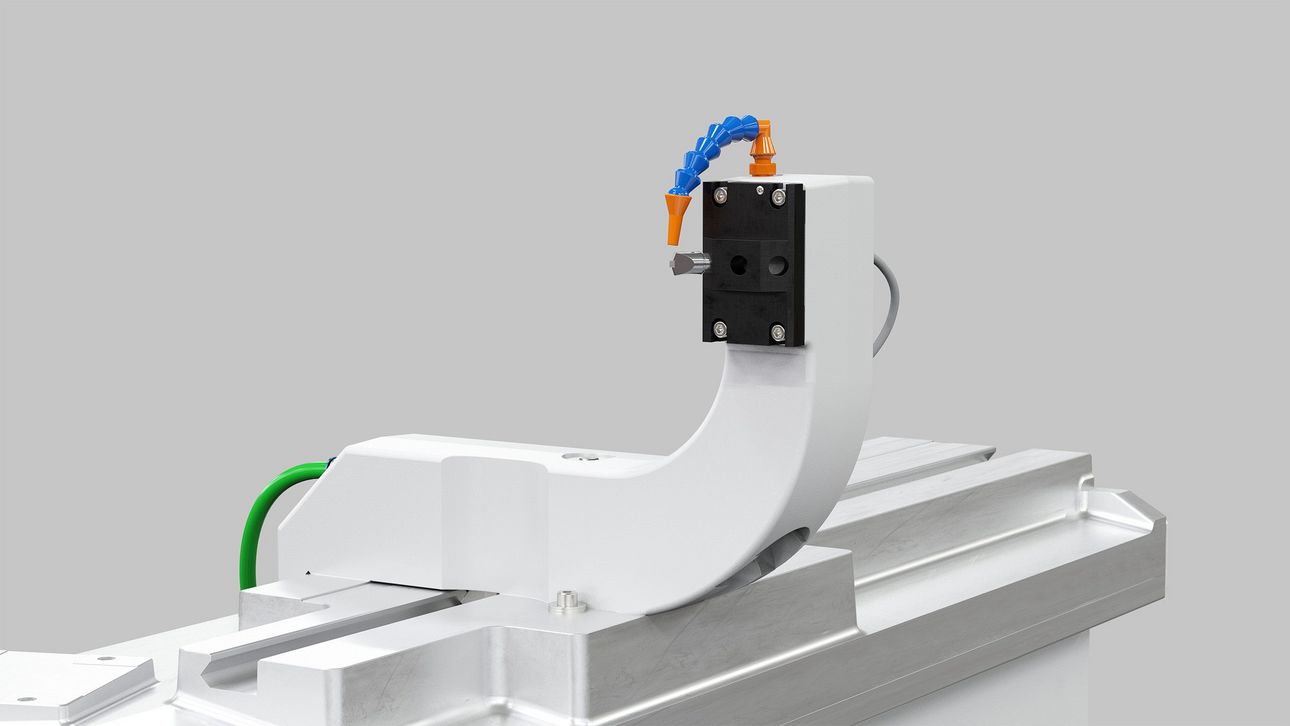

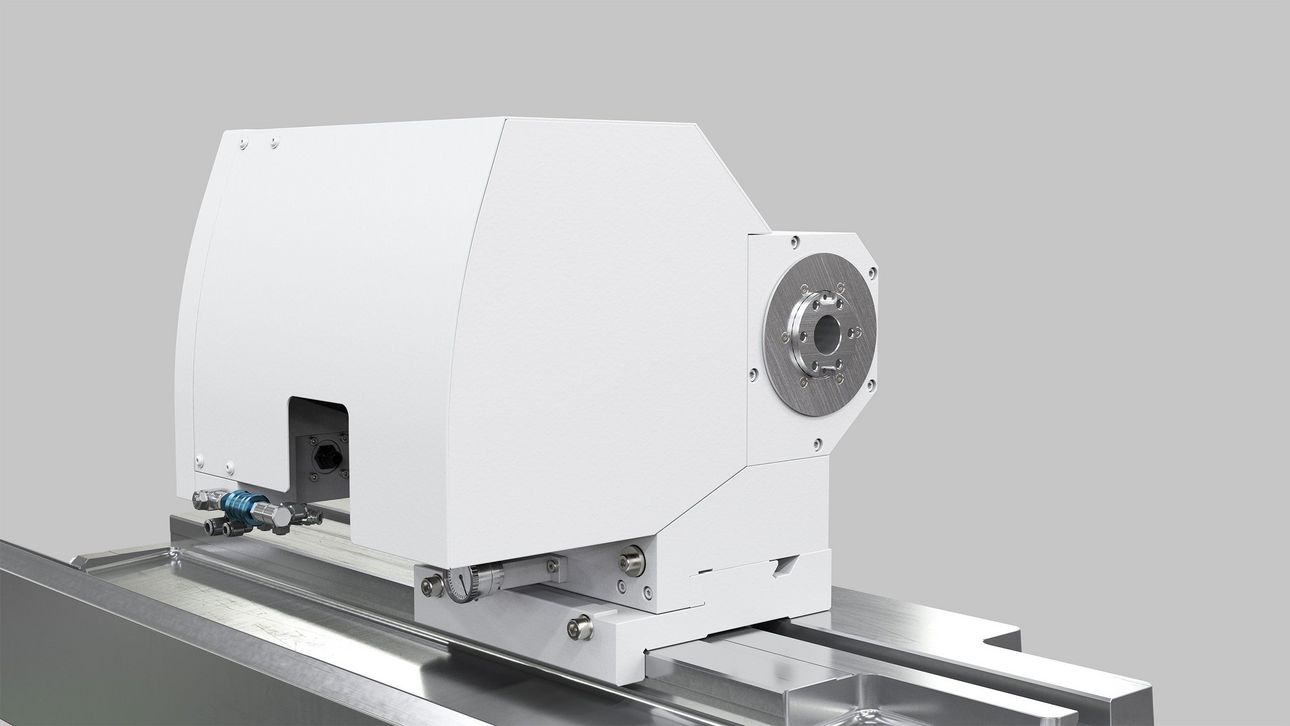

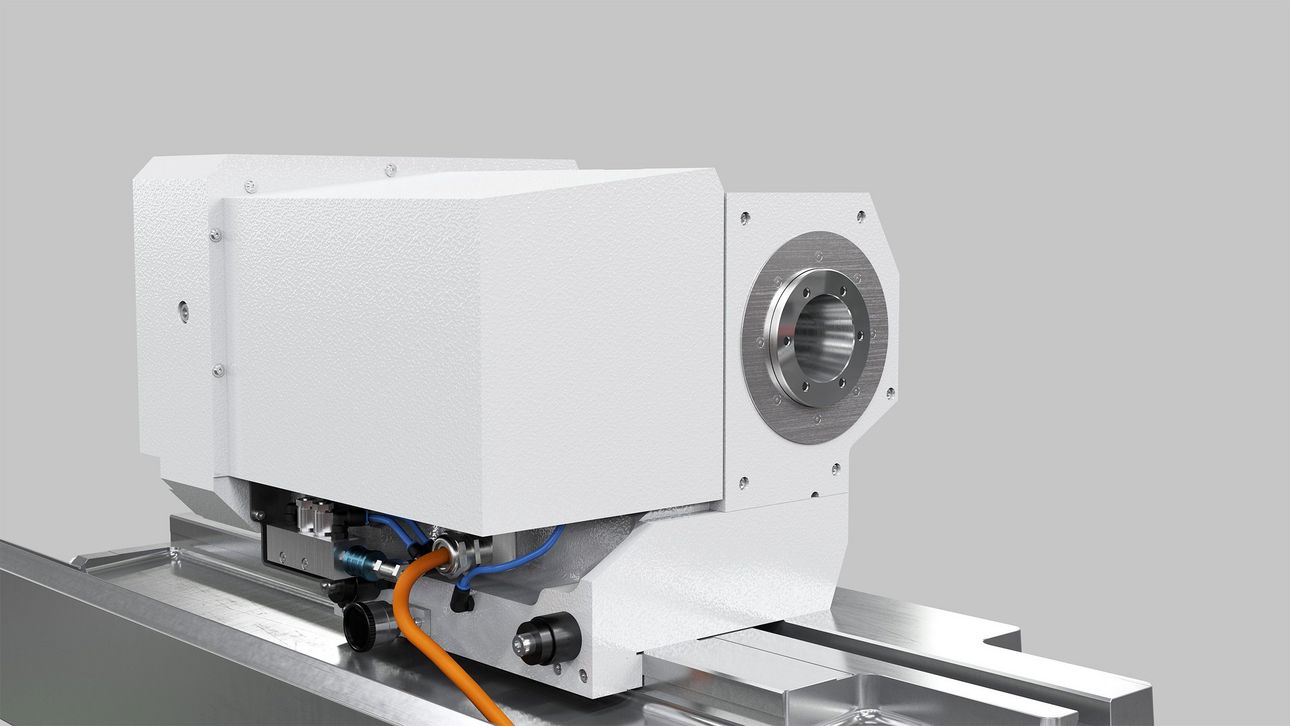

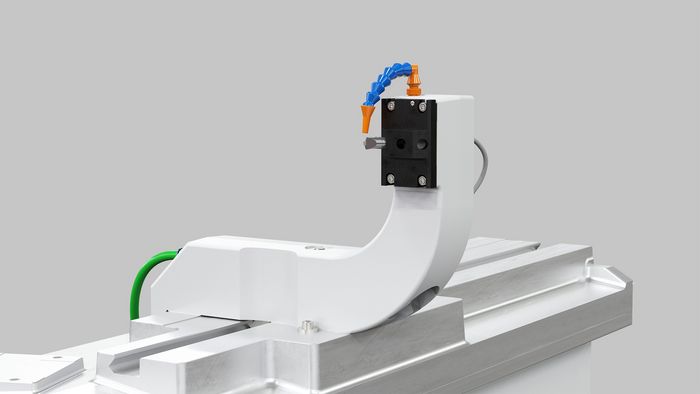

하드웨어 / 소프트웨어

하드웨어:

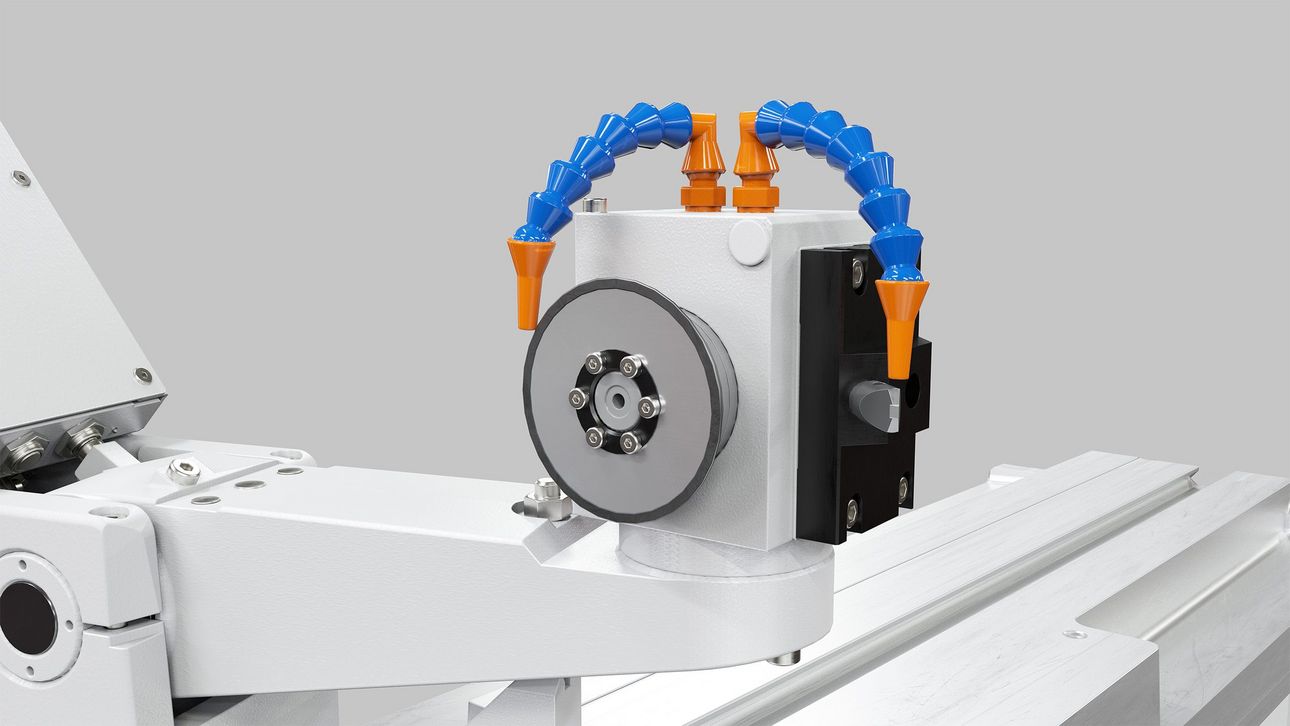

  • 연삭 스핀들 터렛(2.5° Hirth 수동 또는1° Hirth 자동 선회방식)
  • 외경 및 내경 최대 60,000rpm의 주파수 제어 벨트구동식 연삭 스핀들,

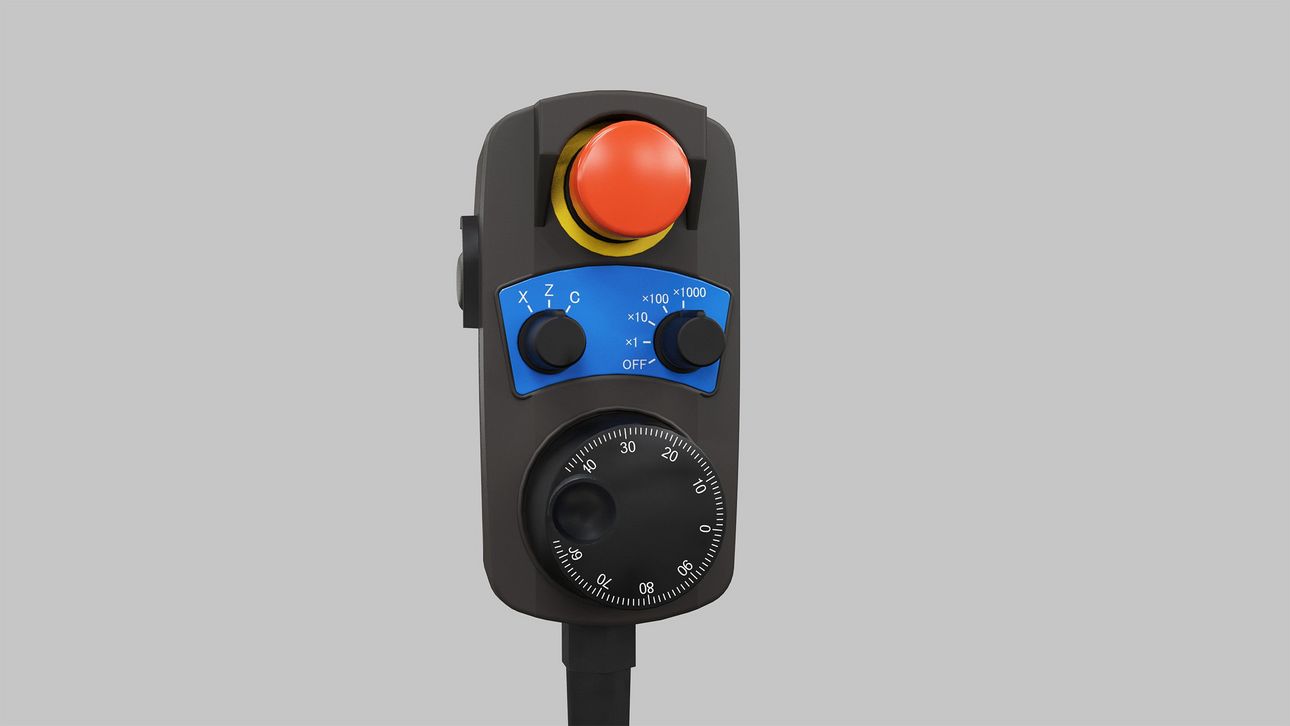

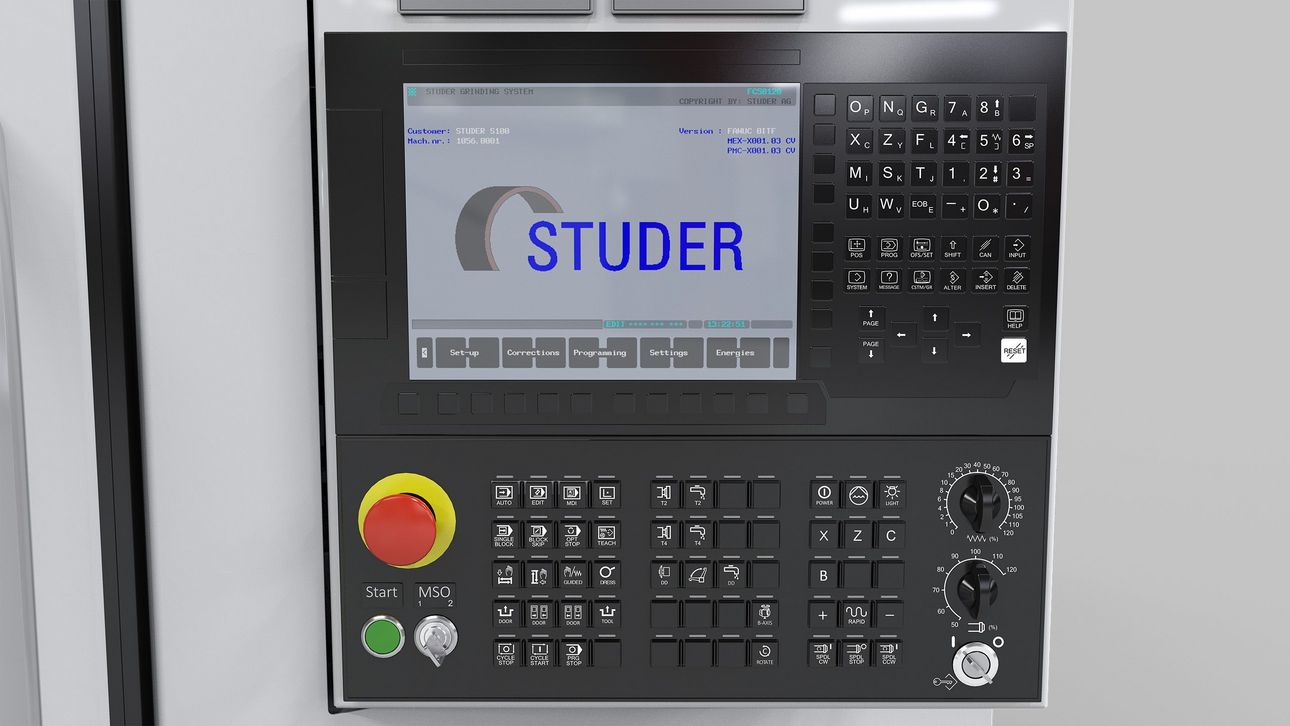

  • 연삭 공정 설정을 위한 수동 제어 장치

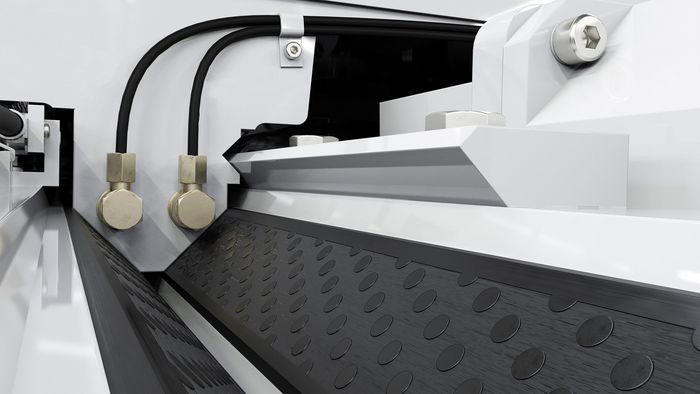

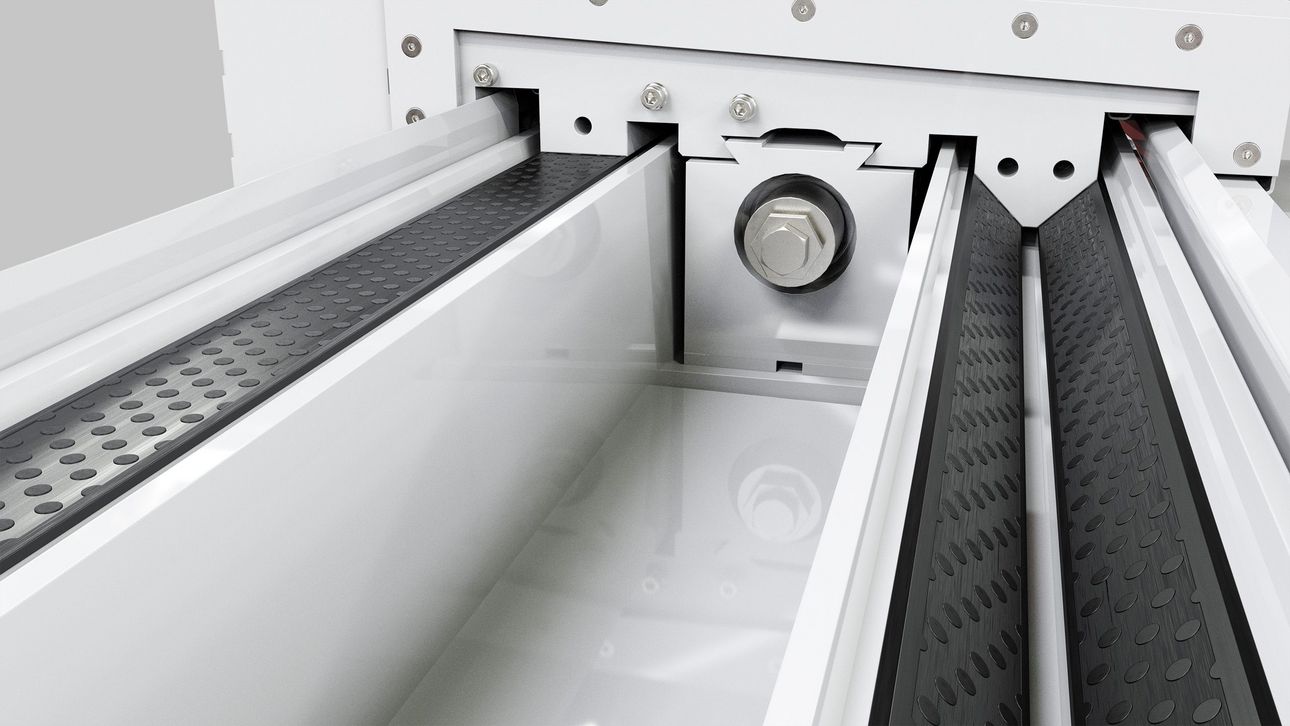

  • Granitan® S103 미네랄 캐스팅 베이스

소프트웨어:

  • StuderPictogramming: 픽토그램을 사용한 프로그래밍 지원
  • 작업자 안내방식의 셋업 기능
  • 하나의 공작물 시트에 대한 수동 연삭 사이클
  • STUDER QuickSet및 자동 연삭 스핀들 터렛을 통한 짧은 셋업 및 전환 시간
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 285 mm
최대 X축 이동 속도 10'000 mm/min
최대 Z축 이동 거리 800 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 6.8 kW
최대 회전수 60'000 /min
최대 연삭 숫돌 직경 400 mm
최대 연삭 숫돌 너비 40 mm

회전축

B축 회전 범위 -10 – +190 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 550 mm
워크피스 직경 420 mm
중심 높이 225 mm

선형 축

최대 X축 이동 거리 11.22 inch
최대 X축 이동 속도 394 inch/min
최대 Z축 이동 거리 31.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 6.8 hp
최대 회전수 60'000 rpm
최대 연삭 숫돌 직경 15.75 inch
최대 연삭 숫돌 너비 1.57 inch

회전축

B축 회전 범위 -10 – +190 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 21.65 inch
워크피스 직경 16.53 inch
중심 높이 8.86 inch
