Die Ergonomische für das Einstiegssegment.
Eckdaten

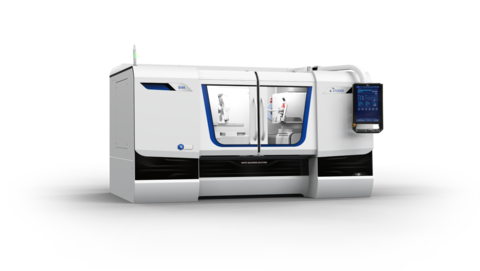

Die CNC-Universal-Innenrundschleifmaschine S100 bietet die bewährte STUDER-Qualität und höchste Genauigkeit bei Standard-Innenrundschleifoperationen zu einem hervorragenden Preis-Leistungs-Verhältnis. Sie deckt das grosse Spektrum an Innen-, Plan- und Aussenschleifanwendungen ab. Damit ist sie die ideale Universal-Innenrundschleifmaschine für das Einstiegssegment.

Sie verfügt über eine Werkstücklänge inkl. Spannmittel von max. 550 mm und einem Werkstückdurchmesser von max. 420 mm. Viele Werkstücke finden sich in den Bereichen von Kompressoren, Hydraulik, Maschinenbau, Aerospace und dem Werkzeugbau.

Bilder
Hardware / Software

Hardware:

  • Schleifspindel-Revolver wahlweise mit 2,5° Hirthverzahnung manuell betätigt
    oder 1° Hirthverzahnung automatisch
  • Frequenzgesteuerte Riemenspindeln zum Aussen- und Innenschleifen
    bis 60 000 min-1
  • Handbediengerät (PCU) zum Einrichten nahe am Schleifprozess
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • StuderPictogramming: Programmierunterstützung durch Pictogramme
  • Bedienergeführtes Einrichten
  • Handschleifzyklus für einen Werkstücksitz
  • Kurze Ein- und Umrichtzeiten mit STUDER QuickSet und
    automatischem Schleifspindel-Revolver
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 285 mm
Max. Verfahrgeschwindigkeit X-Achse 10'000 mm/min
Max. Verfahrweg Z-Achse 800 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 6.8 kW
Max. Drehzahl 60'000 /min
Max. Schleifscheibendurchmesser 400 mm
Max. Schleifscheibenbreite 40 mm

Schwenkachsen

Schwenkbereich B-Achse -10 – +190 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 550 mm
Werkstückdurchmesser 0 - 420 mm
Spitzenhöhe 225 mm

Linearachsen

Max. Verfahrweg X-Achse 11.22 inch
Max. Verfahrgeschwindigkeit X-Achse 394 inch/min
Max. Verfahrweg Z-Achse 31.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 6.8 hp
Max. Drehzahl 60'000 rpm
Max. Schleifscheibendurchmesser 15.75 inch
Max. Schleifscheibenbreite 1.57 inch

Schwenkachsen

Schwenkbereich B-Achse -10 – +190 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 21.65 inch
Werkstückdurchmesser 0 - 16.53 inch
Spitzenhöhe 8.86 inch
Downloads
pdf, 15 MB
Produktbroschüre S100
S100 - Die Ergonomische für das Einstiegssegment.
