광범위한 내경 원통 연삭 애플리케이션을 위한 범용 기계.
기본 데이터

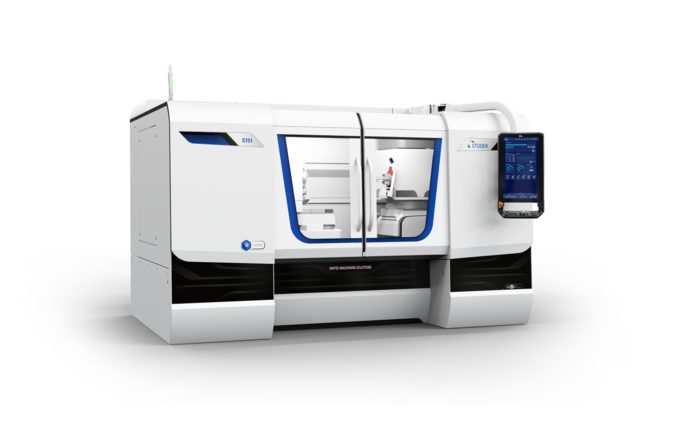

S151은 최신 세대의 CNC 범용 내경 원통 연삭기입니다. 가공품 길이(클램핑 장치 포함) 최대 700mm(27.5") 또는 1300mm(51.2")의 두 가지 크기로 사용할 수 있습니다. 작업대 위의 스윙 지름은 550mm(21.6")입니다.

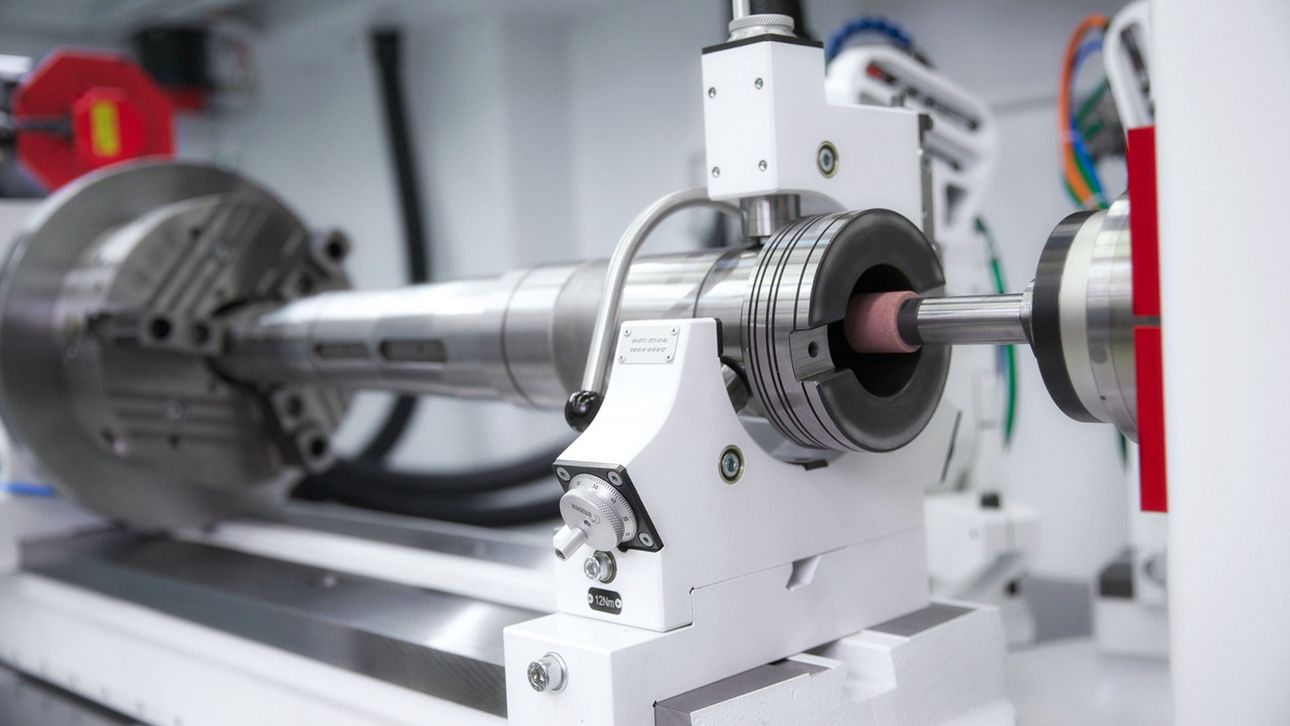

대형 스핀들 샤프트, 스핀들 하우징, 로터 샤프트 또는 대형 플랜지 부품 가공에 주로 사용됩니다. S151은 혁신적인 StuderGuide® 가이드웨이 시스템, 리니어 모터가 장착된 고정밀 축 드라이브, 연삭 스핀들 터렛의 매우 빠른 직접 구동, 작업대 자동 회전 등과 같은 매우 정교한 기술 기능을 가지고 있습니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

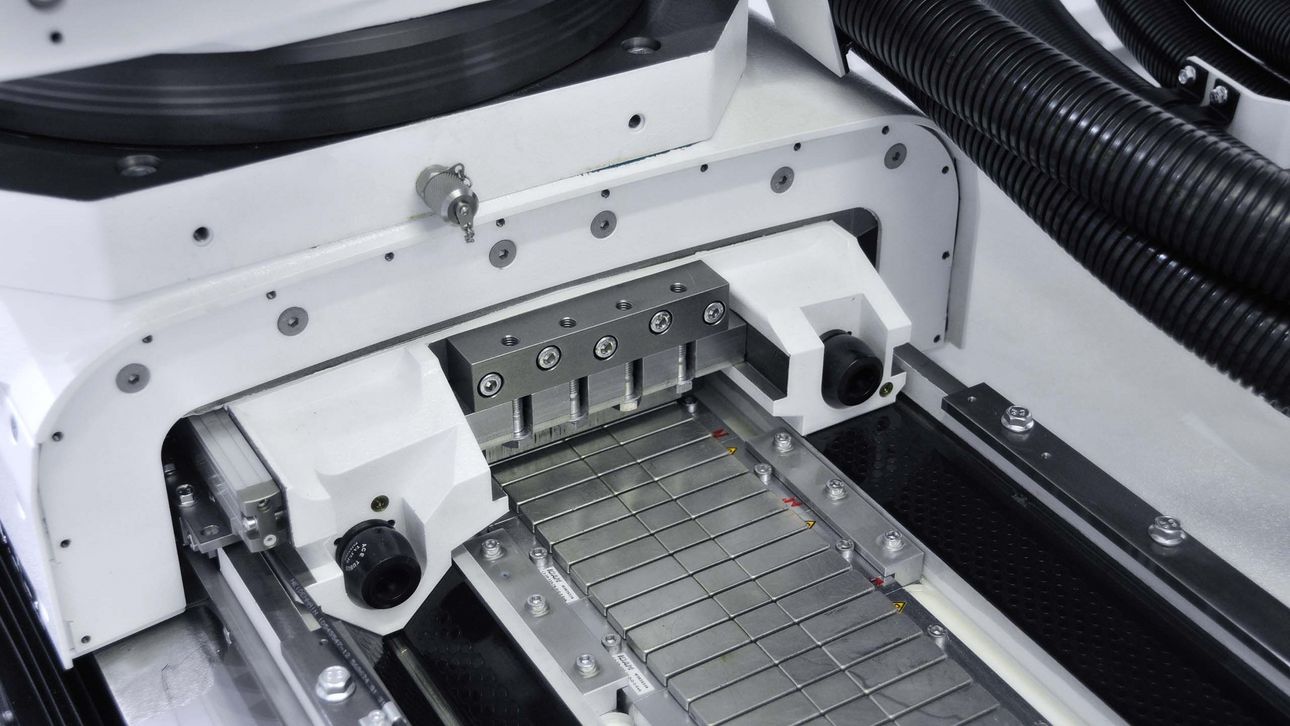

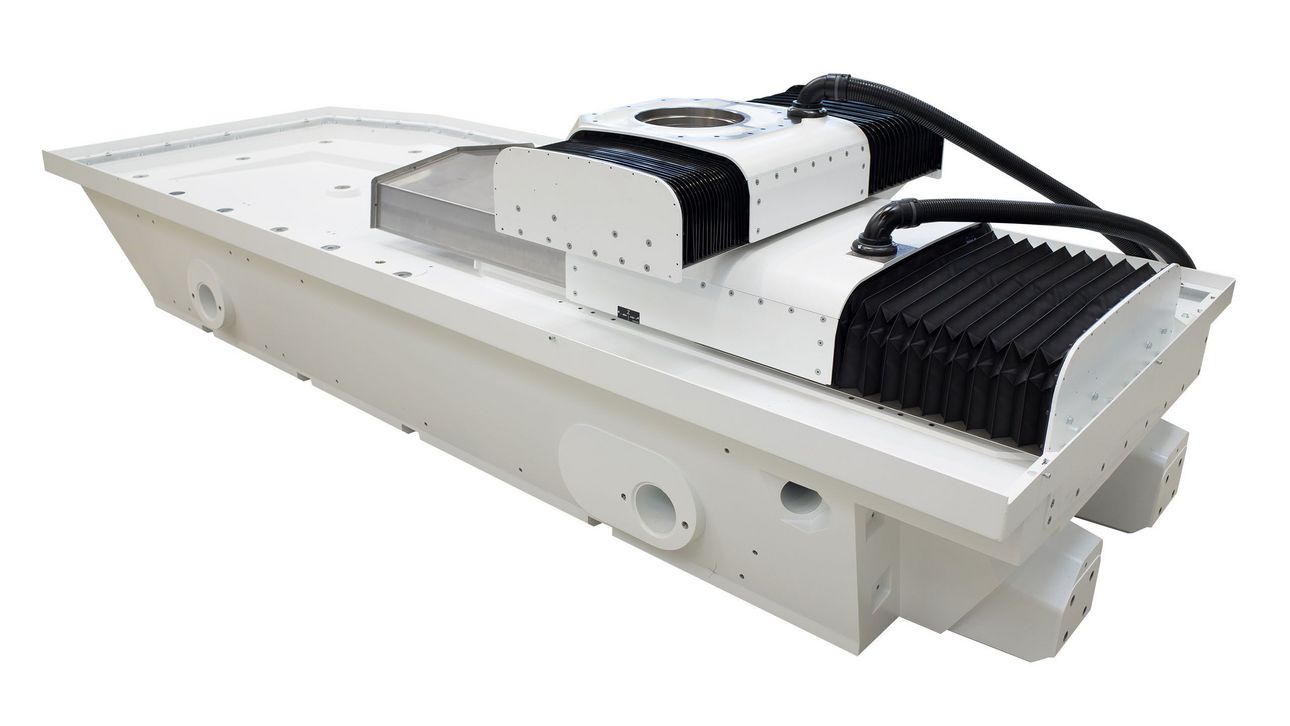

  • 리니어 드라이브가 장착된 StuderGuide® 가이드 시스템

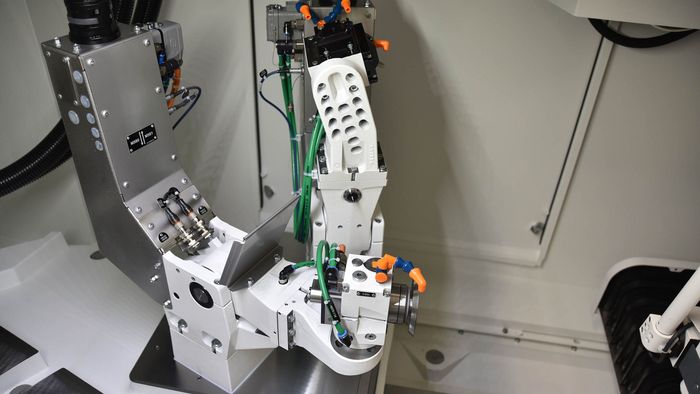

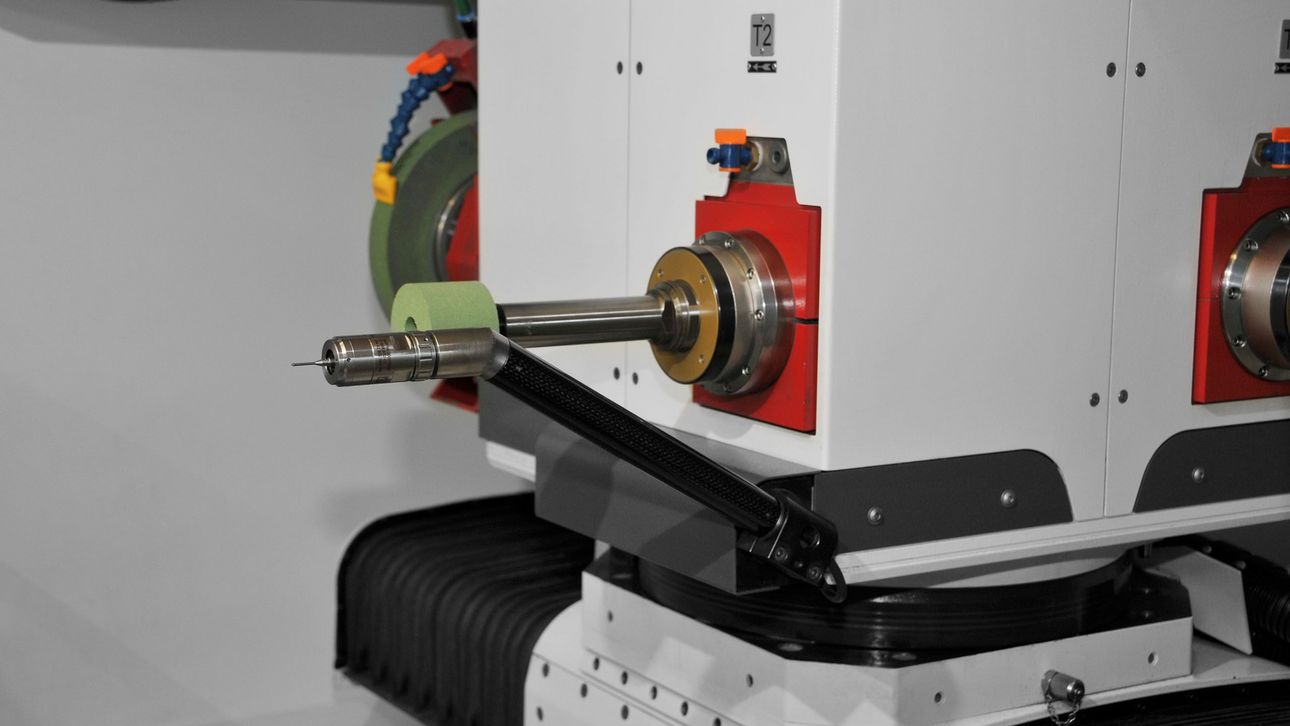

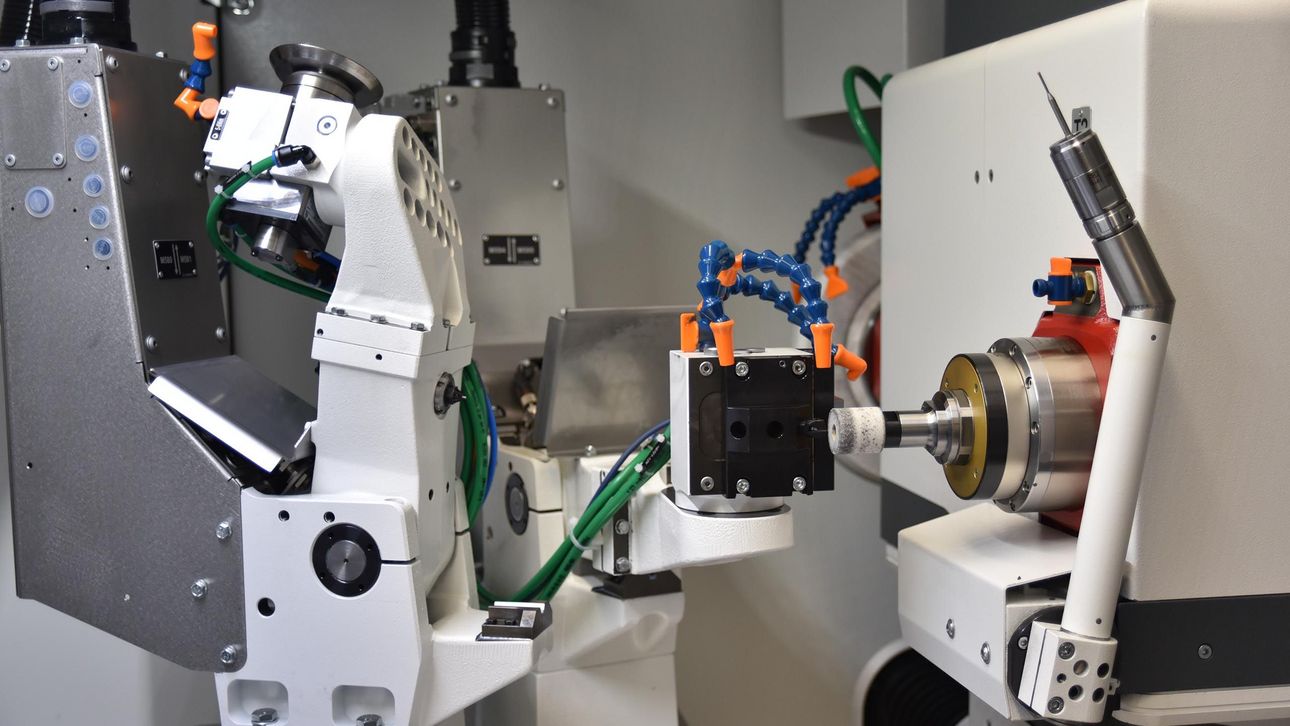

  • 최대 4개의 연삭 스핀들이 있는 연삭 스핀들 터렛
  • 자동으로 회전하는 작업대

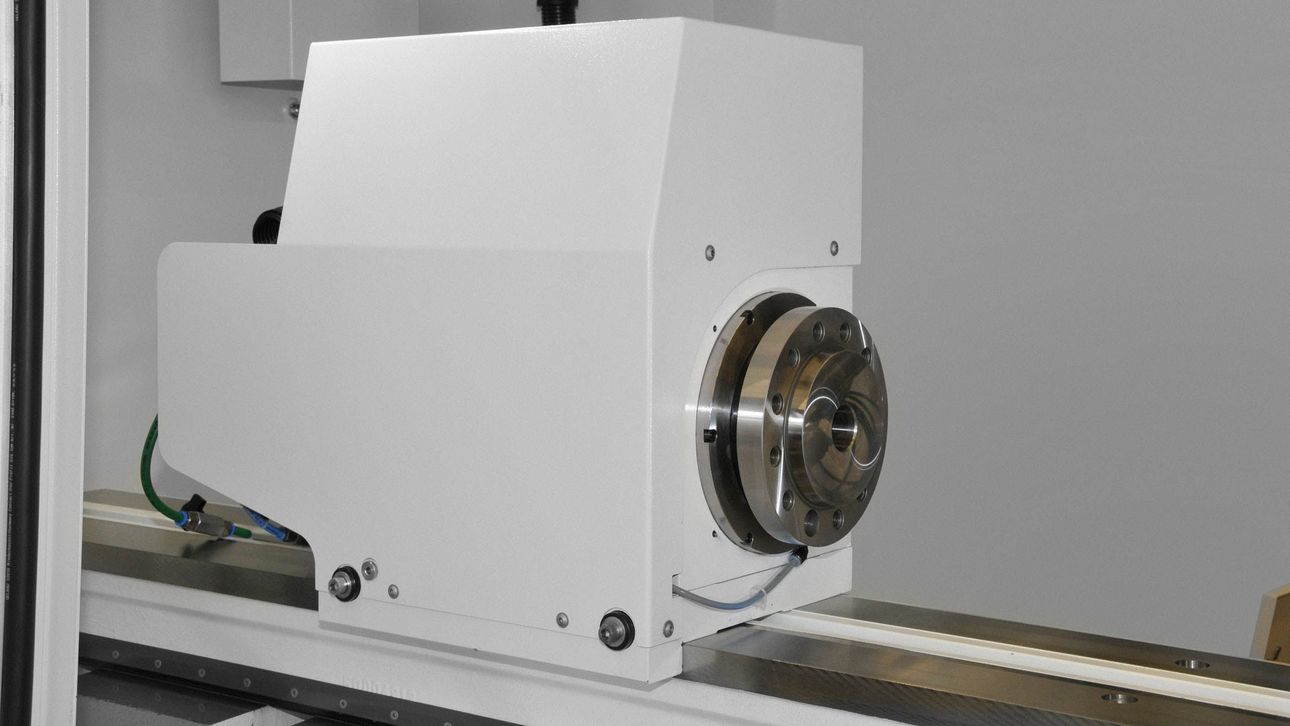

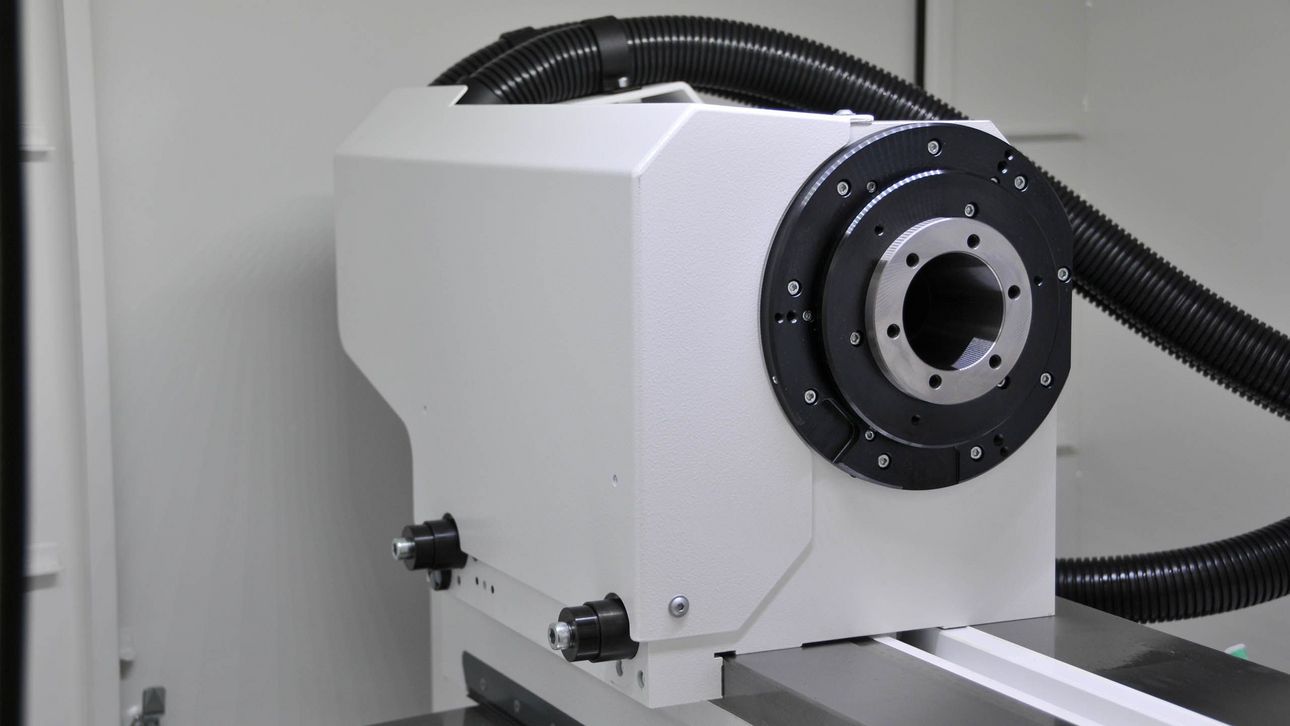

  • 형상 및 나사산 연삭을 위한 워크헤드 스핀들용 C축
  • 슬라이딩 도어 두 개가 있는 전체 인클로저

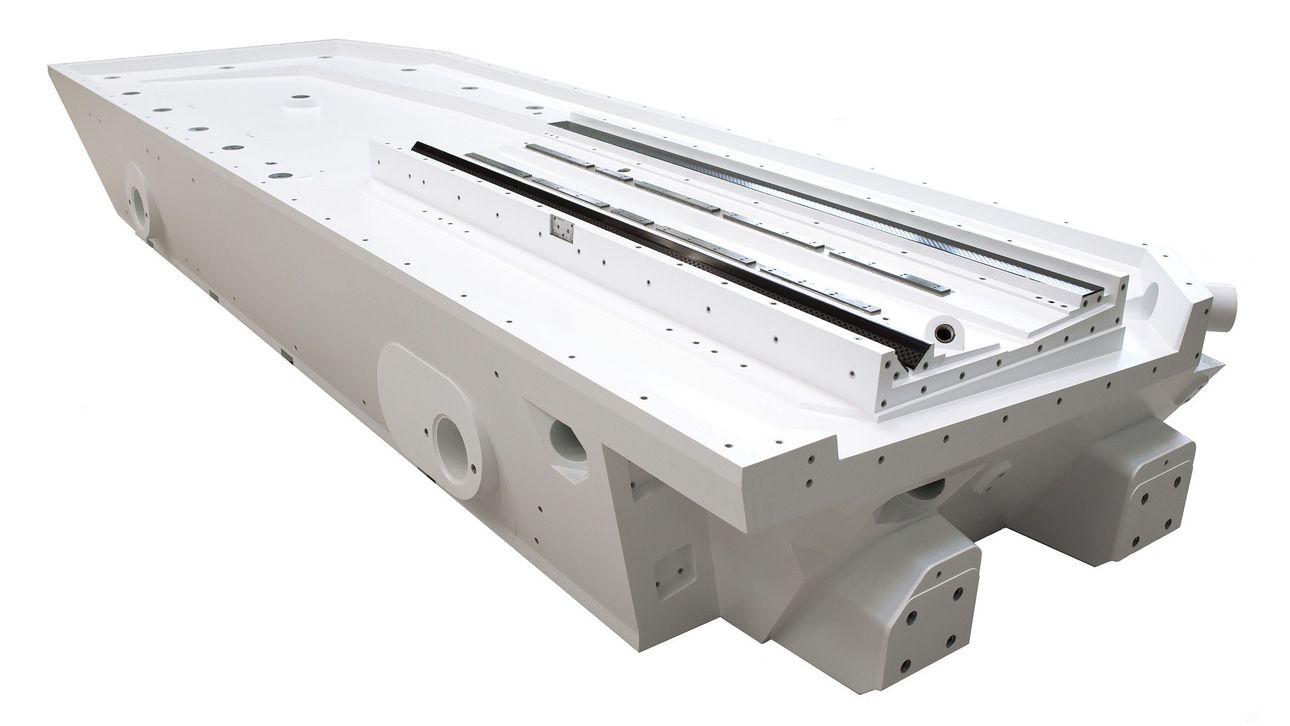

  • Granitan® S103 미네랄 캐스팅 기계 베이스

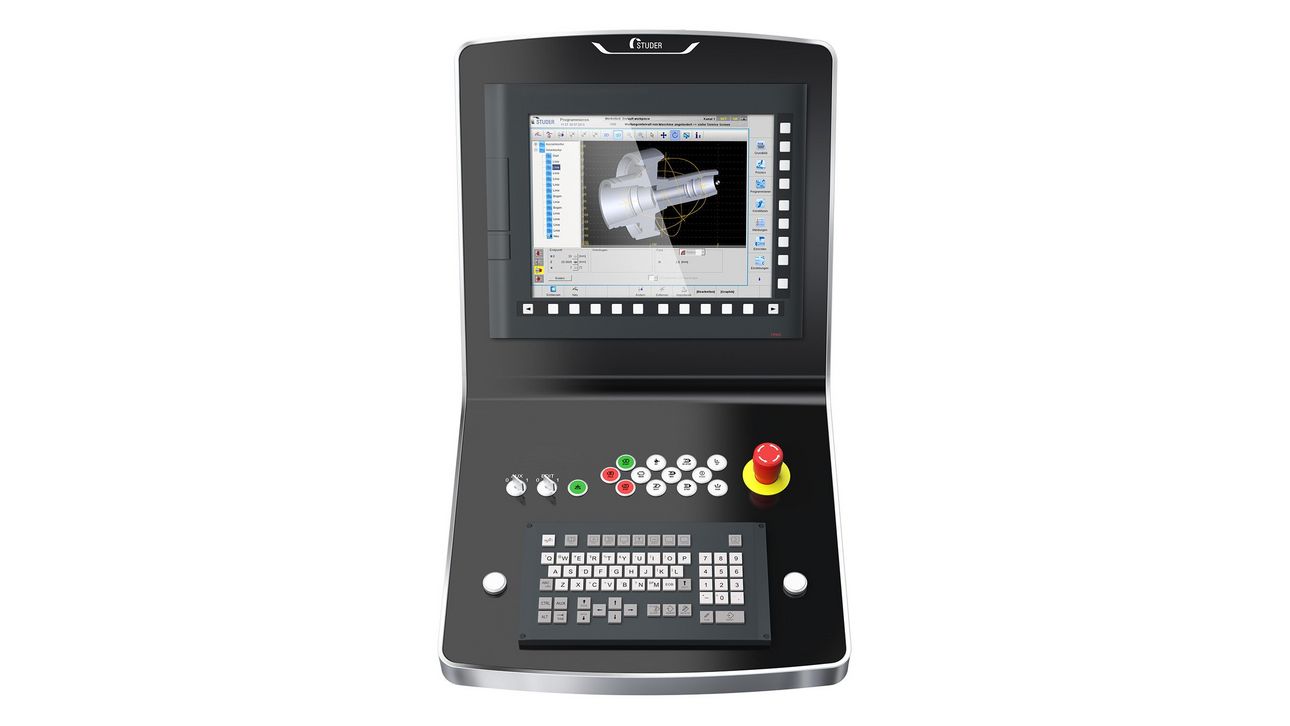

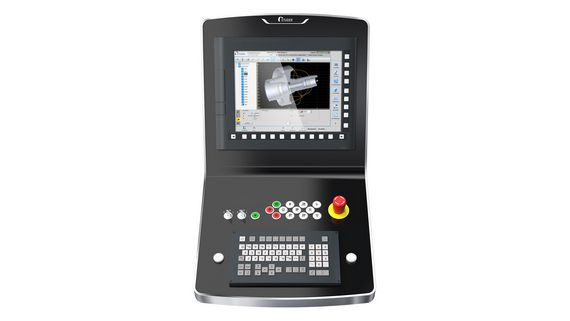

  • C.O.R.E. 패널

소프트웨어:

  • C.O.R.E. 조작 시스템
  • StuderWIN를 통해 매우 간단한 작동 및 프로그래밍 가능
  • 짧은 설정 및 재설정 시간(예: Studer Quick-Set 이용)
  • 로더 및 주변 장치용 표준 인터페이스
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 500 mm
최대 X축 이동 속도 20'000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 18 kW
최대 회전수 120'000 /min
최대 연삭 숫돌 직경 300 mm
최대 연삭 숫돌 너비 32 mm

회전축

B축 회전 범위 330 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 700 mm
워크피스 직경 550 mm
최대 워크피스 무게 250 kg
중심 높이 275 mm

선형 축

최대 X축 이동 거리 19.7 inch
최대 X축 이동 속도 787 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 24 hp
최대 회전수 120'000 rpm
최대 연삭 숫돌 직경 12 inch
최대 연삭 숫돌 너비 1.3 inch

회전축

B축 회전 범위 330 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 27.6 inch
워크피스 직경 21.6 inch
최대 워크피스 무게 550 lbs
중심 높이 10.8 inch

선형 축

최대 X축 이동 거리 500 mm
최대 X축 이동 속도 20'000 mm/min
최대 Z축 이동 거리 700 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 18 kW
최대 회전수 120'000 /min
최대 연삭 숫돌 직경 300 mm
최대 연삭 숫돌 너비 32 mm

회전축

B축 회전 범위 330 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 1'300 mm
워크피스 직경 550 mm
최대 워크피스 무게 250 kg
중심 높이 275 mm

선형 축

최대 X축 이동 거리 19.7 inch
최대 X축 이동 속도 787 inch/min
최대 Z축 이동 거리 27.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 24 hp
최대 회전수 120'000 rpm
최대 연삭 숫돌 직경 12 inch
최대 연삭 숫돌 너비 1.3 inch

회전축

B축 회전 범위 330 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 51.2 inch
워크피스 직경 21.6 inch
최대 워크피스 무게 550 lbs
중심 높이 10.8 inch
다운로드
pdf, 3 MB
제품 브로슈어 S151
S151 - 광범위한 내경 원통 연삭 애플리케이션을 위한 범용 기계.
Download
pdf, 615 KB
StuderControl
기계에서 직접 자동 측정 제어
