새로운 S100: 입문 단계에 최적

밀라노에서 열린 BI-MU 공작 기계 박람회에서 S100을 소개할 때 CSO인 산드로 보타쪼는 “이 보급형 내부 연삭기 S100은 우리의 다양한 내부 연삭 포트폴리오를 이상적으로 확대하였습니다.”라고 설명했습니다.

모든 STUDER의 원통형 연삭기와 마찬가지로 S100의 기계 베드는 Granitan®으로 제작되었습니다. 뛰어난 진동감쇠와 온도 특성은 균일하고 뛰어난 연삭 결과로 유명한 STUDER 정밀도의 전제 조건입니다. 내장된 구성 부품의 간단하고 효율적인 구조의 개발에 특히 주의를 기울였으며 작업자를 위해 작동 및 유지 보수를 용이하게 합니다. 그럼에도 S100은 장비 덕분에 보간 축으로 생성할 수 있는 기하학적 기본 형상 및 보편적인 윤곽 연삭 가공용으로도 적합합니다.

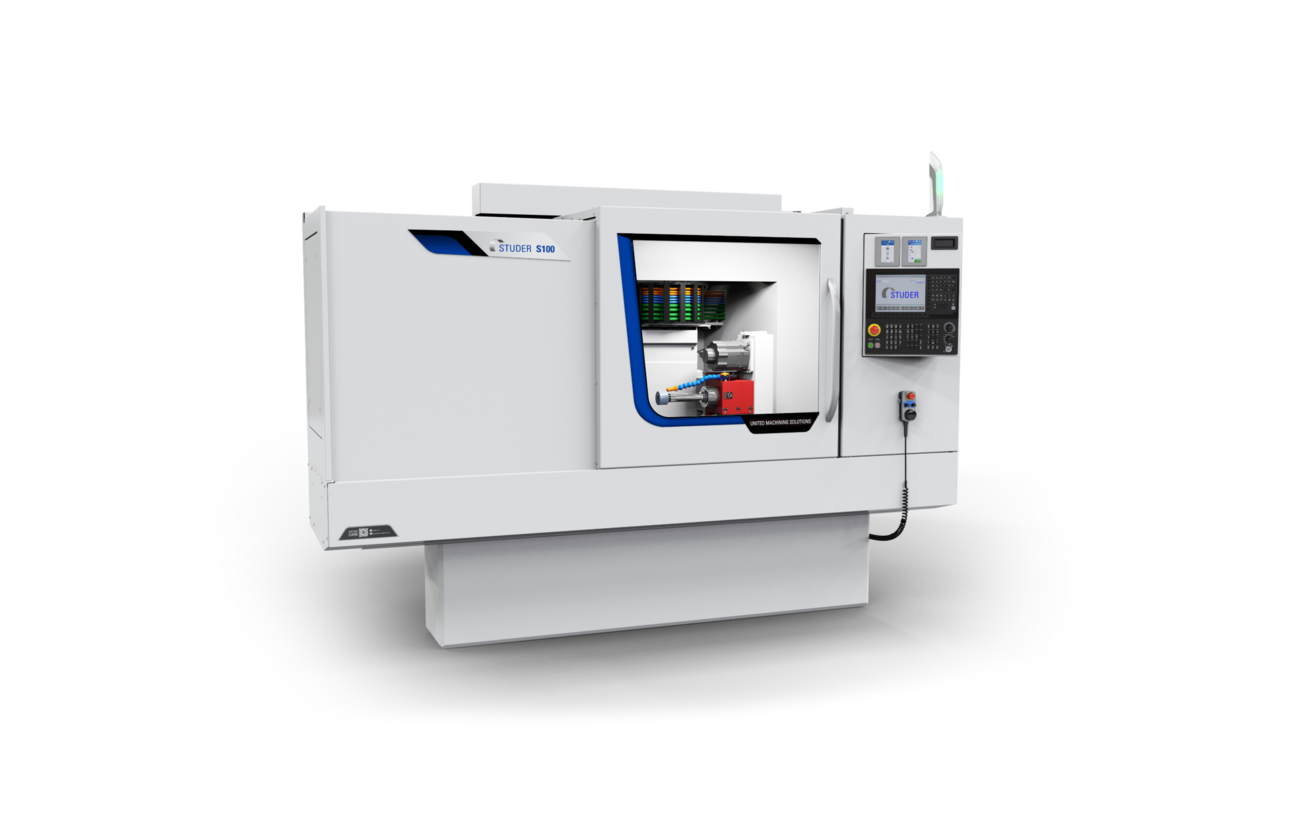

STUDER 범용 내부 원통형 연삭기 S100

유연한 장비로 다양한 공작물 보장

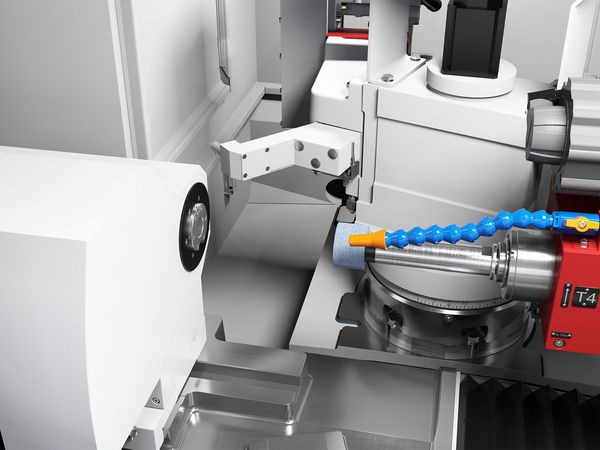

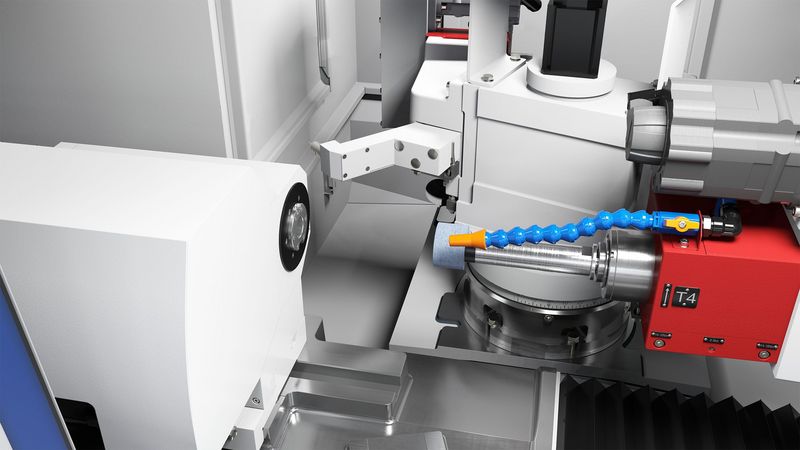

이는 기계에 두 개의 내부 스핀들 또는 각각 한 개의 내부 및 외부 스핀들을 선택적으로 장착할 수 있기 때문입니다. 고정형 연삭 헤드 외에도 2.5도의 Hirth 톱니형 기어가 있는 수동 연삭 헤드와 최대 옵션 단계에서 1도의 Hirth 톱니형 기어가 있는 자동 연삭 헤드를 장착할 수 있습니다. 그리스 윤활 방식의 내부 및 외부 벨트 구동식 스핀들은 각각 동기식 모터로 작동됩니다. 기계는 입증된 STUDER 운영 체제와 함께 Fanuc 제어 장치인 0i-TF PLUS를 통해 작동됩니다.

S100이 가진 또 하나의 이점은 자동화 옵션입니다. 요청 시 로딩 인터페이스와 자동문의 장착을 통한 자동 작동이 가능하여 대량 시리즈 생산이 가능합니다.

S100이 제조할 수 있는 전형적인 공작물의 예를 들면 공구 제작용 콜릿, 베어링, 볼 베어링 및 실린더뿐만 아니라 소형 유압식 제어 밸브가 있습니다. 플랜지 부품에 대한 외부 및 내부 가공이나 나사산 또는 원형이 아닌 모양에 대한 연삭도 가능합니다.

STUDER의 전문적이고 신뢰할 수 있는 고객 관리는 S100에 대해서도 상담 및 기술 지원 역시 제공합니다. 전 세계 총 200여명 이상의 전문가들이 기계가 총 서비스 수명 동안 안정적이고 경제적으로 작동하도록 하고 모든 요구 사항을 충족하도록 합니다. 고객은 1912년 설립된 스위스 회사가 지닌 110년 전통의 연삭 기술을 신뢰할 수 있습니다.

S100의 기술 데이터 요약

  • 최대 가공품 길이: 550mm
  • 최대 스윙 직경: 425mm
  • 최대 내부 연삭 직경: 180mm
  • 최대 내부 연삭 휠 직경: 63mm
  • 내부 연삭 스핀들 속도: 20,000/40,000/60,000rpm
  • 최대 외부 연삭 휠 직경: 400 × 40 × 127mm F1N
  • 공작물 주축대: 척 워크헤드 ISO50/110 또는 척 워크헤드 MK4/70
  • 기계 크기 B × T × H: 약 3090 × 2090 × 1990mm
  • 기계 중량: 약 4500k
