Alles, was es zum
Flachschleifen braucht
Eckdaten

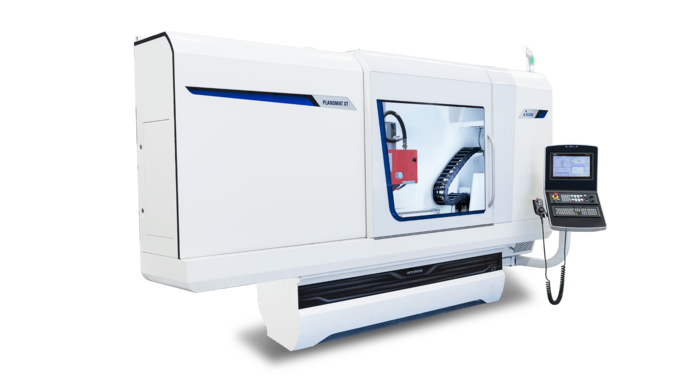

Die PLANOMAT XT Essential ist unsere wettbewerbsfähige 3-Achsen-Einstiegsmaschine für das hochpräzise Plan- und Profilschleifen.
- Definierter Ausrüstungsumfang
- Siemens MCU 1720 Steuerung
- BLOHM Einzelteilfertigung mit graphischer Bedienerführung
- Schleiftechnologien: Pendelschleifen, Vollschnittschleifen
Konstruktionsmerkmale
- Extrem steife Gusskomponenten aus Sphäroguss
- Erhöhte Z-Achsenführung
- Linearwälzführungen in allen Achsen
- Geschliffene Kugelgewindetriebe inkl. Siemens Antriebe in allen Achsen
- Dauerfettgeschmierte Schleifspindel mit BLOHM Plananlage
- Arbeitsraumverkleidung und Kühlmittelwanne in geschweißter Ausführung
- Große Schiebetür an der Außenseite der Einhausung
- Wartungstüren an der rechten und linken Seite der Arbeitsraumverkleidung
Hardware / Software
Zusätzlich verfügbare Optionen für das Plan- und Profilschleifen
- Automatische, zentrale Fettschmierung für Führungen und Kugelgewindetriebe
- Linearmaßstäbe für Y-/Z-Achse
- Elektro-Permanent-Magnetspannplatte 1200/800 x 600/400 mm, DQ 13
- Unterbau für Magnetspannplatte
- Universelle Klappabrichteinheit einschl. Pneumatik Ausrüstung
- Profileinschleifgerät PA T 40, PA TLR 40, PA T 150S oder PA T 200S
- Manuelles Auswuchtgerät
- Kühlmittelnebelabsaugung
SIEMENS SINUMERIK MCU 1720
Die BLOHM Bedienoberfläche mit grafischer Bedienerführung passt die Steuerung
perfekt an die Erfordernisse von Plan und Profilschleifanwendungen an.
- Bedienerfreundlich mit komfortablen Programmierfunktionen
- Besonders geeignet für die Fertigung von Einzelteilen und Kleinserien
- Einfaches Einrichten der Maschine und Optimierung von Parametern
- Schnelle Anpassung der Schleif- und Abrichtzyklen mit grafischer Unterstützung
- Werkzeugverwaltung für 50 Schleifscheiben und 15 Abrichtwerkzeuge
Technische Daten
Linearachsen
Max. Verfahrweg X-Achse
1100 mm
Max. Verfahrgeschwindigkeit X-Achse
30000 mm/min
Max. Verfahrweg Y-Achse
800 mm
Max. Verfahrgeschwindigkeit Y-Achse
2000 mm/min
Max. Verfahrweg Z-Achse
360 mm
Max. Verfahrgeschwindigkeit Z-Achse
2000 mm/min
Spindelantrieb
Max. Spindelleistung
11 kW
Max. Drehzahl
3500 /min
Max. Schleifscheibendurchmesser
400 mm
Max. Schleifscheibenbreite
100 mm
Werkstückdaten
Max. Werkstückgewicht
1500 kg
Tischgrösse
800 x 400 mm
Linearachsen
Max. Verfahrweg X-Achse
1500 mm
Max. Verfahrgeschwindigkeit X-Achse
30000 mm/min
Max. Verfahrweg Y-Achse
800 mm
Max. Verfahrgeschwindigkeit Y-Achse
2000 mm/min
Max. Verfahrweg Z-Achse
360 mm
Max. Verfahrgeschwindigkeit Z-Achse
2000 mm/min
Spindelantrieb
Max. Spindelleistung
11 kW
Max. Drehzahl
3500 /min
Max. Schleifscheibendurchmesser
400 mm
Max. Schleifscheibenbreite
100 mm
Werkstückdaten
Max. Werkstückgewicht
1500 kg
Tischgrösse
1200x400 mm
Linearachsen
Max. Verfahrweg X-Achse
1100 mm
Max. Verfahrgeschwindigkeit X-Achse
30000 mm/min
Max. Verfahrweg Y-Achse
800 mm
Max. Verfahrgeschwindigkeit Y-Achse
2000 mm/min
Max. Verfahrweg Z-Achse
560 mm
Max. Verfahrgeschwindigkeit Z-Achse
2000 mm/min
Spindelantrieb
Max. Spindelleistung
11 kW
Max. Drehzahl
3500 /min
Max. Schleifscheibendurchmesser
400 mm
Max. Schleifscheibenbreite
100 mm
Werkstückdaten
Max. Werkstückgewicht
1500 kg
Tischgrösse
800x600 mm
Linearachsen
Max. Verfahrweg X-Achse
1500 mm
Max. Verfahrgeschwindigkeit X-Achse
30000 mm/min
Max. Verfahrweg Y-Achse
800 mm
Max. Verfahrgeschwindigkeit Y-Achse
2000 mm/min
Max. Verfahrweg Z-Achse
560 mm
Max. Verfahrgeschwindigkeit Z-Achse
2000 mm/min
Spindelantrieb
Max. Spindelleistung
11 kW
Max. Drehzahl
3500 /min
Max. Schleifscheibendurchmesser
400 mm
Max. Schleifscheibenbreite
100 mm
Werkstückdaten
Max. Werkstückgewicht
1500 kg
Tischgrösse
1200x600 mm
