S141 Radius

Eckdaten

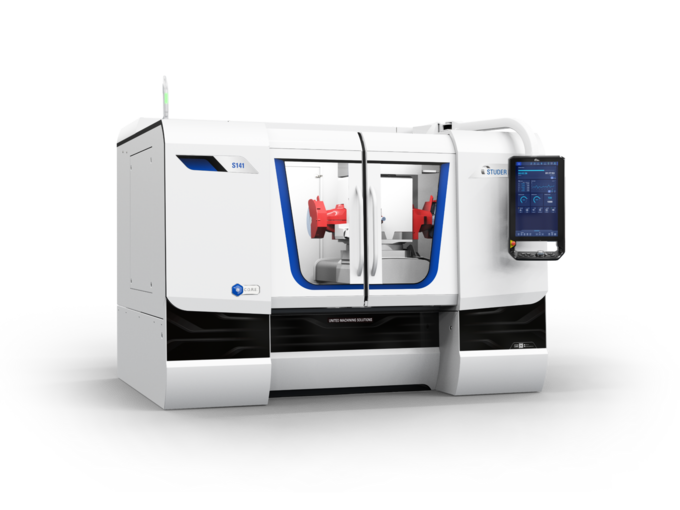

Die S141 ist eine Radien-Innenrundschleifmaschine und eignet sich speziell für das Schleifen komplexer Werkstücke aus sehr harten Materialien. Der Schwingdurchmesser beträgt 400 mm und das maximale Werkstückgewicht 100 kg.

Sie ist ideal für die Herstellung von Matrizen, insbesondere in der Verpackungsindustrie, wo vorrangig Hartmetall und Keramik zu bearbeiten ist. Die Maschine verfügt über viele technische Finessen wie zum Beispiel das revolutionäre StuderGuide® Führungsbahnsystem, hochpräzise Achsantriebe mit Linearmotoren, eine vollautomatische B-Achse mit Direktantrieb, usw.

Bilder
Hardware / Software

Hardware:

  • Vollautomatische Werkstück-Schwenkachse mit Direktantrieb und simultane Bewegung zu X- und Z-Achse. Schwenkbereich von -60° bis +91°
  • Schleifkopf konfigurierbar mit bis zu vier Schleifspindeln
  • Frequenzgesteuerte Motorschleifspindeln zum Aussen- und Innenschleifen
  • Präzise C-Achse zu Werkstückspindel zum Formen- und Gewindeschleifen
  • C.O.R.E. Panel
  • Handbediengerät (PCU) zum Einrichten nahe am Schleifprozess
  • Vollverkleidung mit zwei Schiebetüren
  • Führungssystem StuderGuide® mit Linearantrieb
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • C.O.R.E. OS Betriebssystem
  • Einfachste Bedienung und Programmierung dank StuderSIM
  • Programmier- und Simulations-Software StuderSIM zur Erstellung und Simulation der Schleif- und Abrichtprogramme auf der Maschinensteuerung oder an einem externen PC
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 500 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 250 mm
Max. Schleifscheibenbreite 25 mm

Schwenkachsen

Schwenkbereich B-Achse 330 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 300 mm
Werkstückdurchmesser 400 mm
Max. Werkstückgewicht 100 kg
Spitzenhöhe 200 mm

Linearachsen

Max. Verfahrweg X-Achse 19.7 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 19.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 20 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 10 inch
Max. Schleifscheibenbreite 1 inch

Schwenkachsen

Schwenkbereich B-Achse 330 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 11.8 inch
Werkstückdurchmesser 15.7 inch
Max. Werkstückgewicht 220 lbs
Spitzenhöhe 7.9 inch
