Die Expertin für das Innen- und Radiusschleifen.

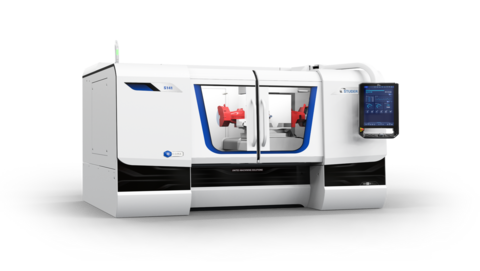

S131 Radius
Eckdaten

Die S131 ist eine Radien-Innenrundschleifmaschine und eignet sich speziell für das Schleifen komplexer Werkstücke aus sehr harten Materialien. Der Schwingdurchmesser beträgt 300 mm und das maximale Werkstückgewicht 100 kg.

Sie ist ideal für die Herstellung von Matrizen, insbesondere in der Verpackungsindustrie, wo vorrangig Hartmetall und Keramik zu bearbeiten ist. Die Maschine verfügt über viele technische Finessen wie zum Beispiel das revolutionäre StuderGuide® Führungsbahnsystem, hochpräzise Achsantriebe mit Linearmotoren, eine vollautomatische B-Achse mit Direktantrieb, usw.

Bilder
Hardware / Software

Hardware:

  • Führungssystem StuderGuide® mit Linearantrieb
  • Vollautomatische B-Achse mit Direktantrieb mit einem Schwenkbereich von -60° bis +91°
  • Spindelrevolver mit bis zu vier Schleifspindeln
  • C-Achse zum Werkstückspindelstock zum Formen- und Gewindeschleifen
  • Vollverkleidung mit zwei Schiebetüren
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • Einfache Bedienung und Programmierung dank HMI StuderSIM
  • Programmier- und Simulations-Software StuderSIM zur Erstellung und Simulation der Schleif- und Abrichtprogramme auf der Maschinensteuerung oder an einem externen PC
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 350 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Z-Achse 400 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 120'000 /min
Max. Schleifscheibendurchmesser 250 mm
Max. Schleifscheibenbreite 25 mm

Schwenkachsen

Schwenkbereich B-Achse 330 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 300 mm
Werkstückdurchmesser 0 - 300 mm
Max. Werkstückgewicht 100 kg
Spitzenhöhe 150 mm

Linearachsen

Max. Verfahrweg X-Achse 13.8 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Z-Achse 15.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 20 hp
Max. Drehzahl 120'000 rpm
Max. Schleifscheibendurchmesser 10 inch
Max. Schleifscheibenbreite 1 inch

Schwenkachsen

Schwenkbereich B-Achse 330 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 11.8 inch
Werkstückdurchmesser 0 - 11.8 inch
Max. Werkstückgewicht 220 lbs
Spitzenhöhe 5.9 inch
