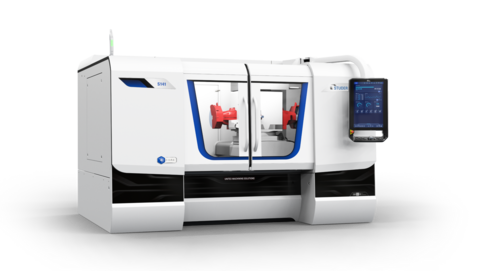

La rettificatrice cilindrica interna per raggi S131 è particolarmente adatta alla lavorazione di parti complesse in materiali molto duri. Il diametro utile è di 300 mm e il peso massimo del pezzo è di 100 kg.

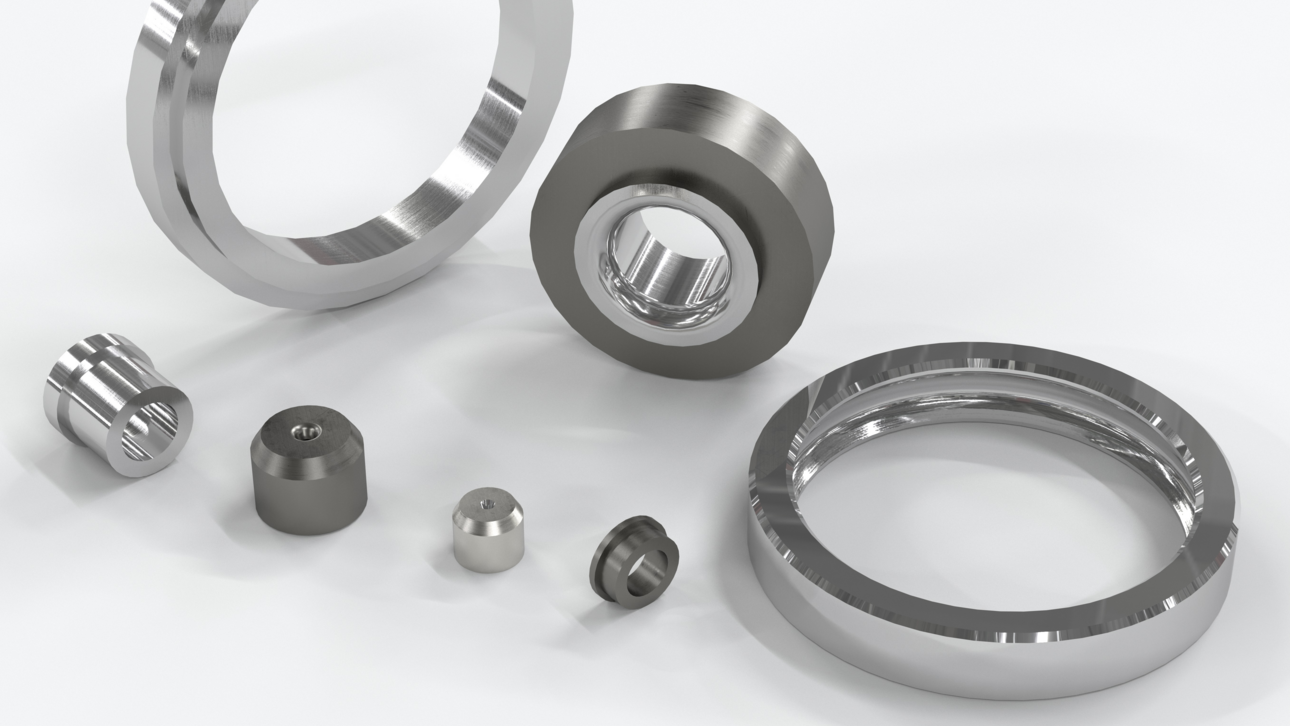

È ideale per la produzione di matrici, in particolare nel settore dell'imballaggio, dove si lavora principalmente metallo duro e ceramica. La macchina è dotata di innumerevoli raffinatezze tecniche come, ad esempio, il rivoluzionario sistema di guida StuderGuide®, azionamenti degli assi di alta precisione con motori lineari, un asse B automatico con azionamento diretto ecc.

Immagini
Hardware / Software

Hardware:

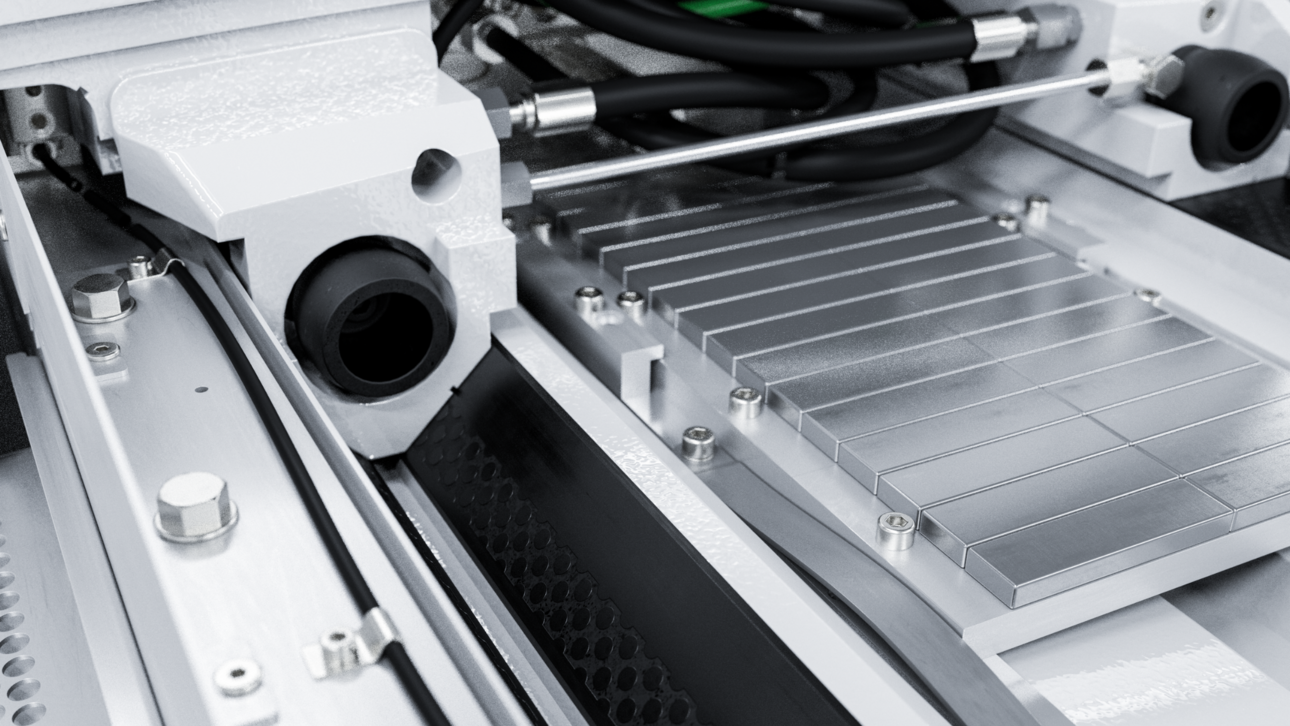

  • Sistema di guida StuderGuide® con azionamento lineare

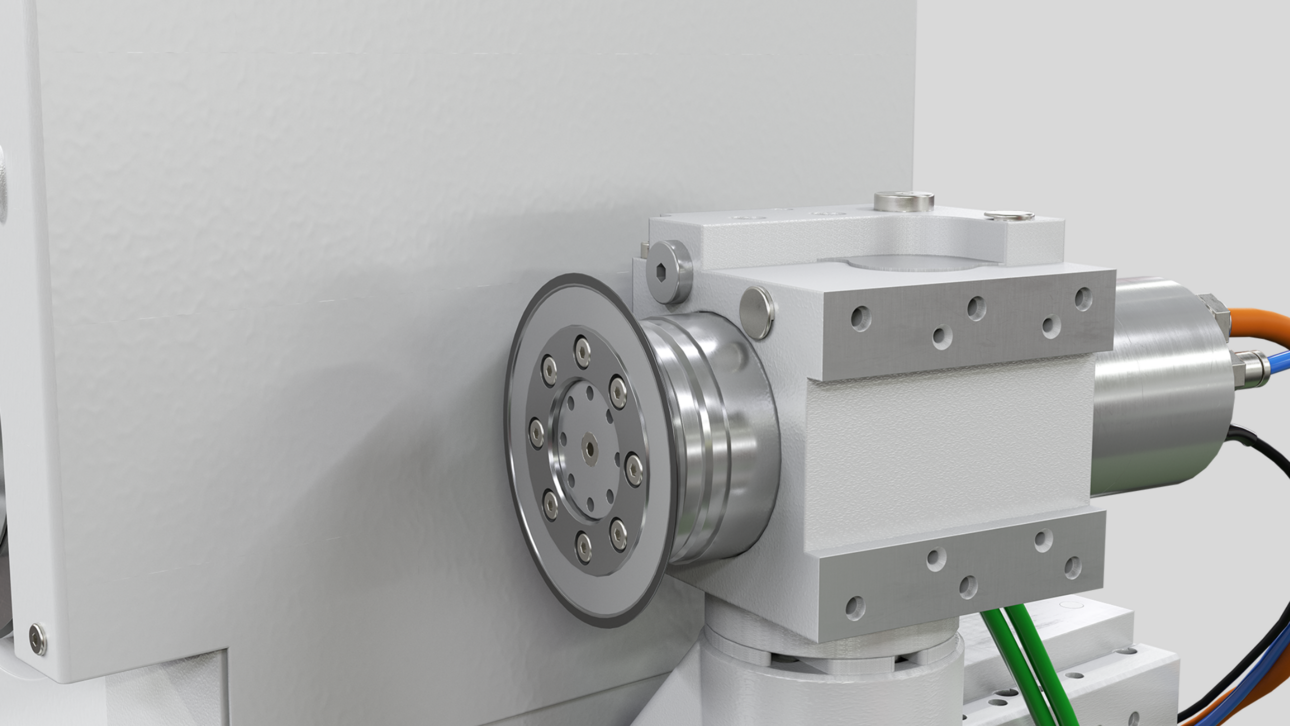

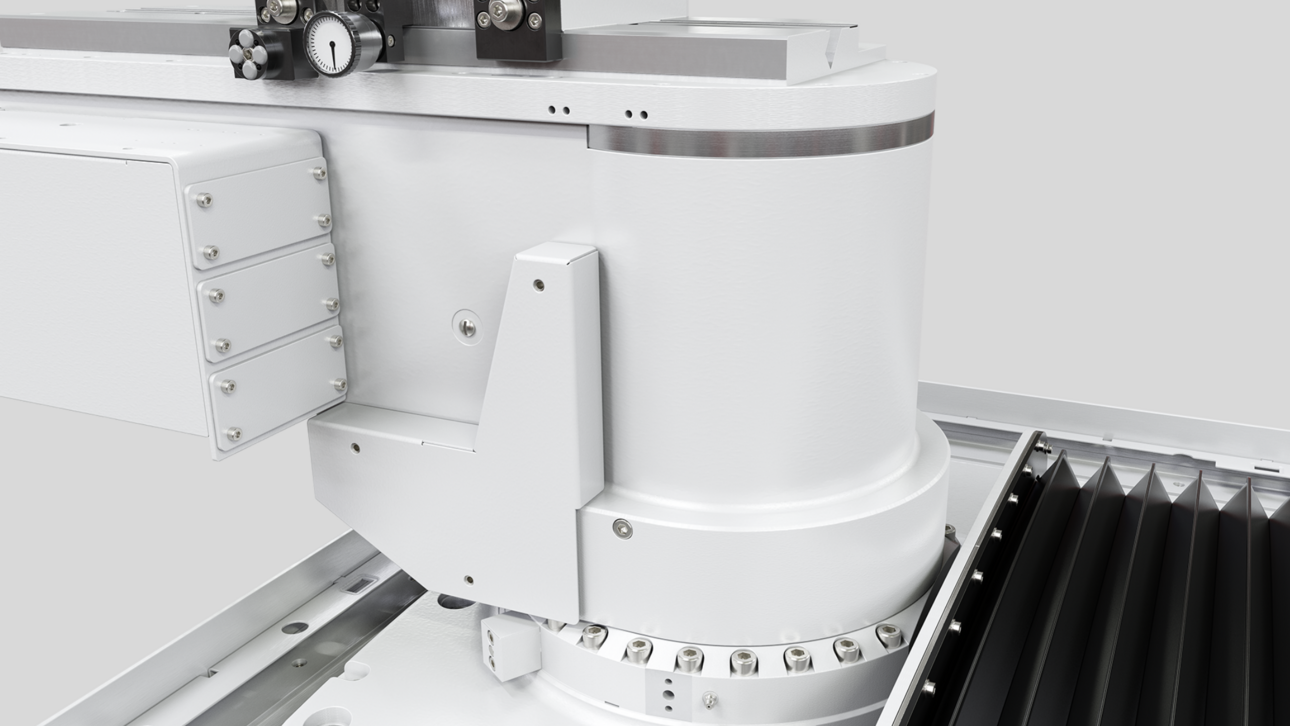

  • Asse B completamente automatico con azionamento diretto con un campo d'orientamento da -60° a +91°

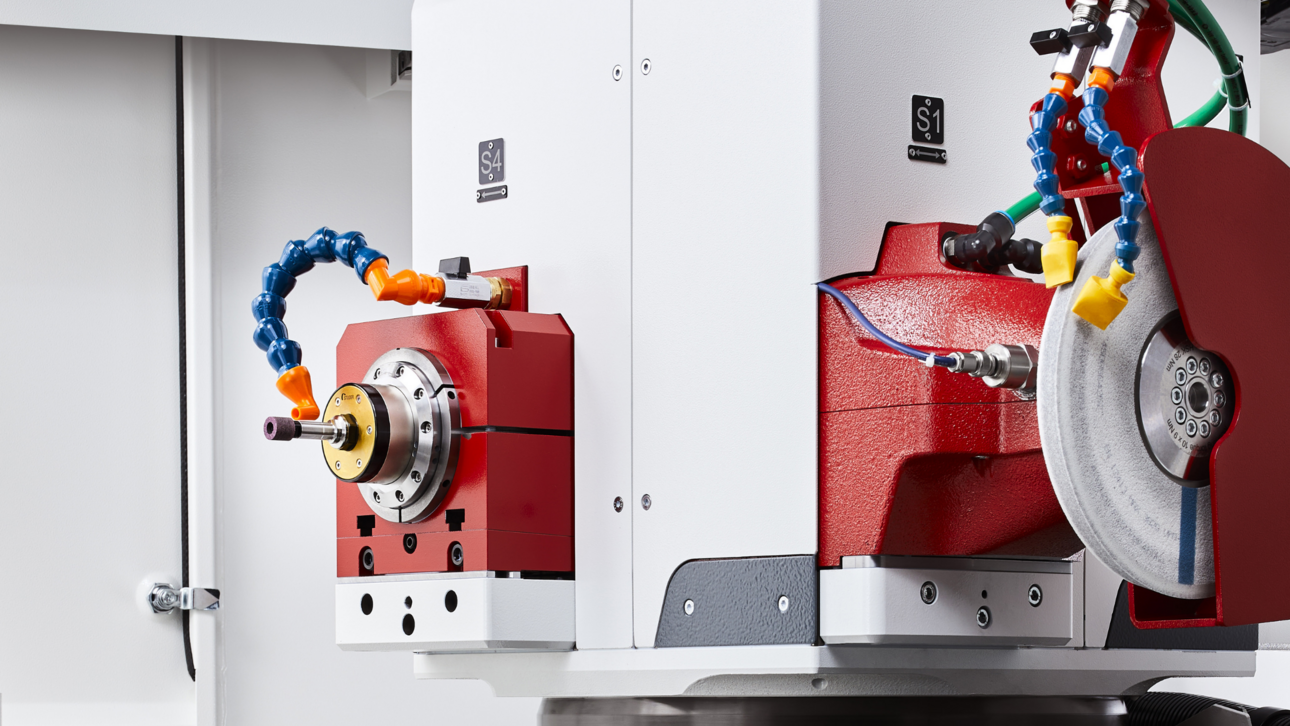

  • Revolver per mandrini (fino a quattro mandrini portamole)

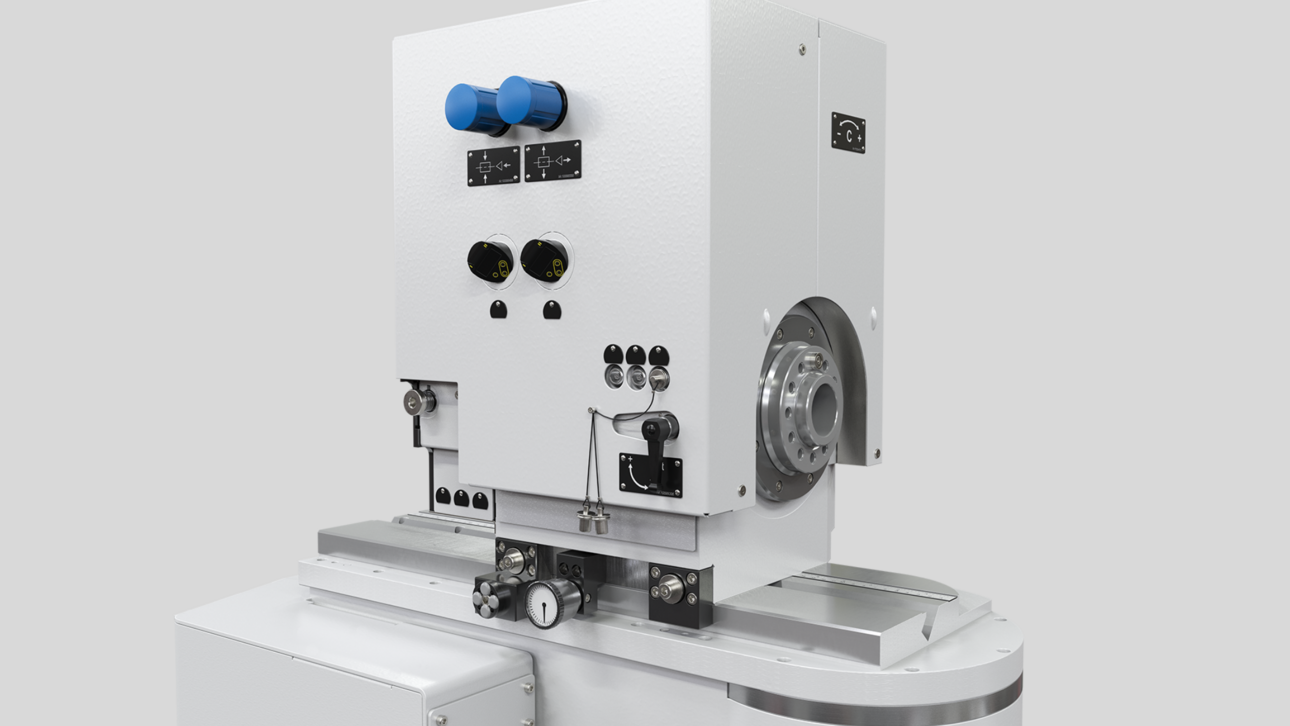

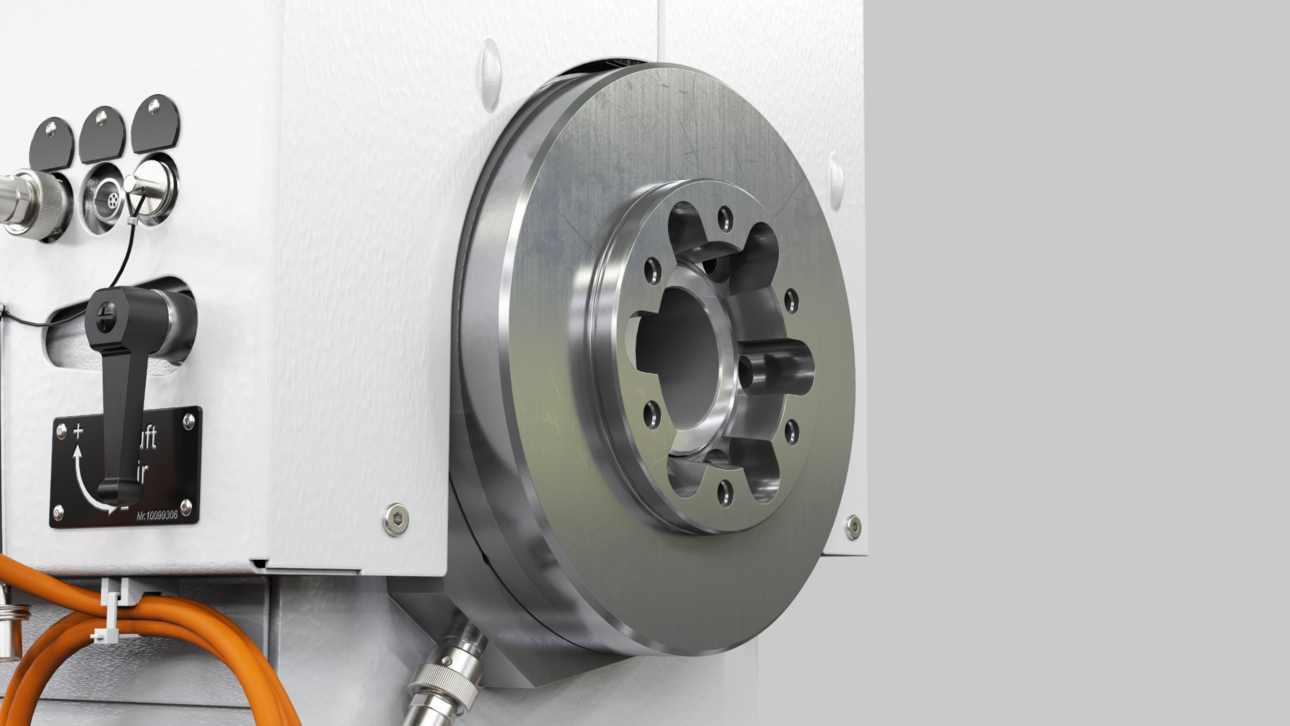

  • Asse C per testa portapezzo, per la rettifica di forme e filettature
  • Carenatura integrale con due porte scorrevoli
  • Basamento della macchina in ghisa minerale Granitan® S103

Software:

  • Funzionamento e programmazione semplici grazie a HMI StuderSIM
  • Software di programmazione e simulazione StuderSIM per la creazione e la simulazione di programmi di rettifica e ravvivatura sul comando macchina o su PC esterno
  • Interfacce standardizzate per i dispositivi di caricamento e per le unità periferiche
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 350 mm
Max. velocità di percorso asse X 20'000 mm/min
Max. distanza percorsa asse Z 400 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 15 kW
Numero giri massimo 120'000 /min
Diametro max. della mola 250 mm
Larghezza max. della mola 25 mm

Assi orientabili

Campo d’orientamento asse B 330 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 300 mm
Diametro del pezzo 300 mm
Peso utensile max. 100 kg
Altezza punte 150 mm

Assi lineari

Max. distanza percorsa asse X 13.8 inch
Max. velocità di percorso asse X 787 inch/min
Max. distanza percorsa asse Z 15.7 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 20 hp
Numero giri massimo 120'000 rpm
Diametro max. della mola 10 inch
Larghezza max. della mola 1 inch

Assi orientabili

Campo d’orientamento asse B 330 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 11.8 inch
Diametro del pezzo 11.8 inch
Peso utensile max. 220 lbs
Altezza punte 5.9 inch
Download
pdf, 3 MB
Brochure del prodotto S131 Radiale
S131 - Gli esperti della rettifica interna e di raggi.
Download
pdf, 613 KB
StuderControl

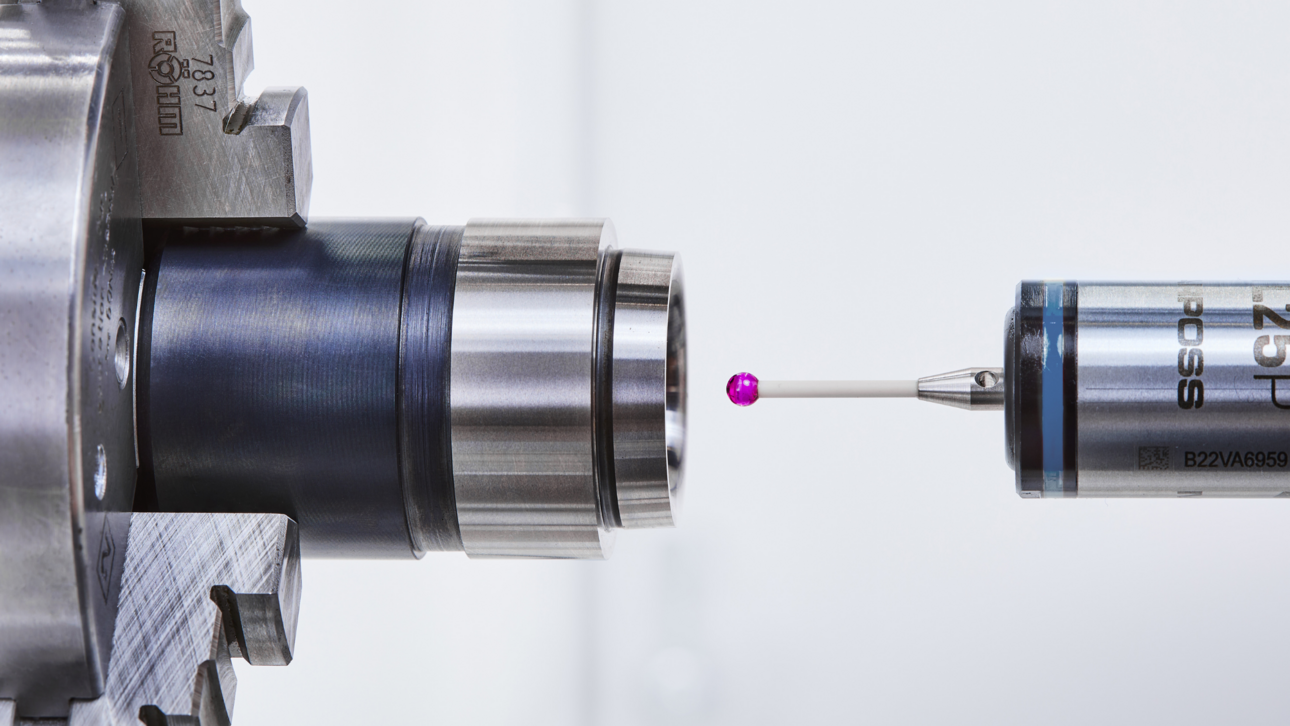

Misurazioni di controllo automatiche direttamente sulla macchina
