Die Alleskönnerin für komplexe Schleifaufgaben.
Eckdaten

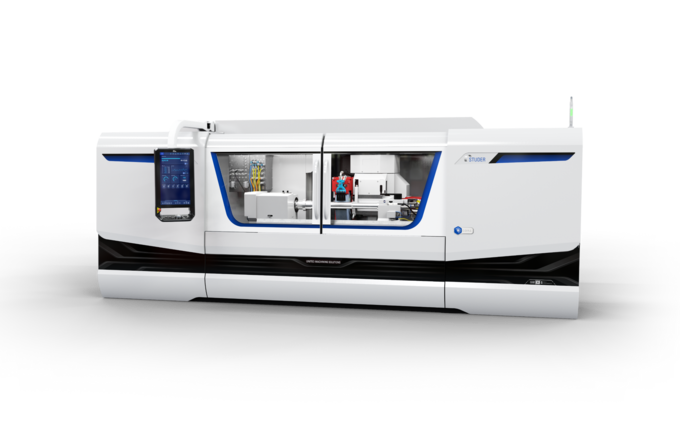

Die S41 ist eine CNC-Universal-Rundschleifmaschine für grosse Werkstücke. Sie verfügt über Spitzenweiten von 1'000 / 1'600 mm und Spitzenhöhen von 225 / 275 mm. Sie bearbeitet Werkstücke mit einem Maximalgewicht von 250 kg.

Die S41 ist eine CNC-Universal-Rundschleifmaschine der neuen Generation. Sie verfügt über viele technische Finessen wie zum Beispiel dem revolutionären StuderGuide® Führungsbahnsystem, hochpräzisen Achsantrieben mit Linearmotoren, extrem schnellem Direktantrieb der B-Achse, einer noch grösseren Auswahl an Schleifkopfvarianten usw.

Bilder
Hardware / Software

Hardware:

  • Führungssystem StuderGuide® mit Linearantrieb
  • Revolverschleifspindelstock mit Direktantrieb und 0,00005°-Auflösung
  • Komplettbearbeitung mit bis zu vier Schleifscheiben
  • C-Achse zum Werkstückspindelstock zum Formen- und Gewindeschleifen
  • Vollverkleidung mit zwei Schiebetüren
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • Einfachste Bedienung und Programmierung dank StuderWIN
  • Programmiersoftware StuderGRIND für das Erstellen von Schleif- und Abrichtprogrammen direkt auf der Maschinensteuerung oder auf einem externen PC
  • Kurze Ein- und Umrichtzeiten mit STUDER Quick-Set
  • Standardisierte Schnittstellen für Lader- und Peripheriegeräte
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 350 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Y-Achse 100 mm
Max. Verfahrweg Z-Achse 1'150 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 4'500 /min
Max. Schleifscheibendurchmesser 508 mm
Max. Schleifscheibenbreite 100 mm

Schwenkachsen

Schwenkbereich A-Achse 30 °
Schwenkbereich B-Achse 270 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 1'000 mm
Werkstückdurchmesser 0 - 549 mm
Max. Werkstückgewicht 250 kg
Spitzenweite 1'000 mm
Spitzenhöhe 275 mm

Linearachsen

Max. Verfahrweg X-Achse 13.8 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 3.9 inch
Max. Verfahrweg Z-Achse 45.3 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 20 hp
Max. Drehzahl 4'500 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.9 inch

Schwenkachsen

Schwenkbereich A-Achse 30 deg
Schwenkbereich B-Achse 270 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 39.4 inch
Werkstückdurchmesser 0 - 21.6 inch
Max. Werkstückgewicht 550 lbs
Spitzenweite 39.4 inch
Spitzenhöhe 10.8 inch

Linearachsen

Max. Verfahrweg X-Achse 350 mm
Max. Verfahrgeschwindigkeit X-Achse 20'000 mm/min
Max. Verfahrweg Y-Achse 100 mm
Max. Verfahrweg Z-Achse 1'750 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 4'500 /min
Max. Schleifscheibendurchmesser 508 mm
Max. Schleifscheibenbreite 100 mm

Schwenkachsen

Schwenkbereich A-Achse 30 °
Schwenkbereich B-Achse 270 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 1'600 mm
Werkstückdurchmesser 0 - 549 mm
Max. Werkstückgewicht 250 kg
Spitzenweite 1'600 mm
Spitzenhöhe 275 mm

Linearachsen

Max. Verfahrweg X-Achse 13.8 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 3.9 inch
Max. Verfahrweg Z-Achse 68.9 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 20 hp
Max. Drehzahl 4'500 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 3.9 inch

Schwenkachsen

Schwenkbereich A-Achse 30 deg
Schwenkbereich B-Achse 270 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 63 inch
Werkstückdurchmesser 0 - 21.6 inch
Max. Werkstückgewicht 550 lbs
Spitzenweite 63 inch
Spitzenhöhe 10.8 inch
