COMPACT - PRÉCIS - FIABLE

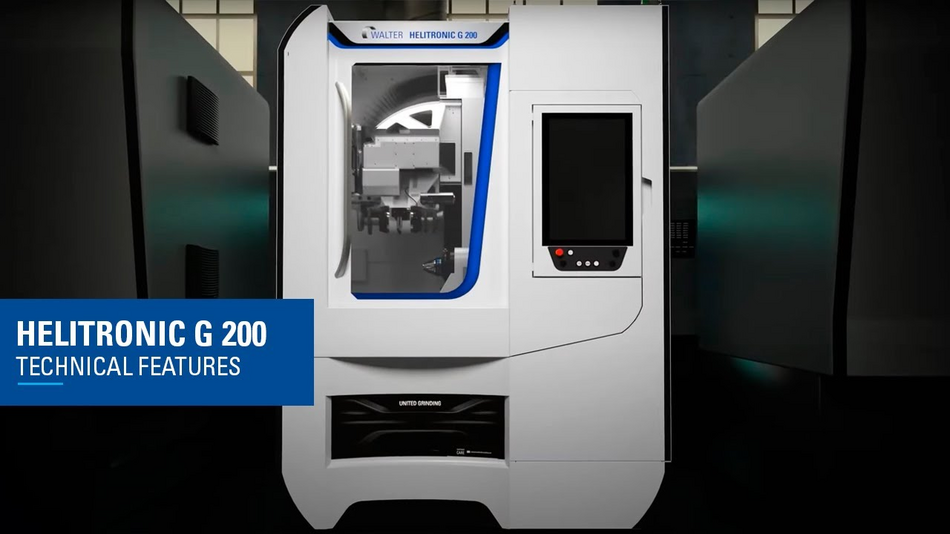

HELITRONIC G 200

Données clés

L'affûteuse d'outils HELITRONIC G 200 séduit par son concept de machine innovant et son encombrement de moins de 2,3 m2 . Elle offre un affûtage d'outils économique dans sa meilleure forme : Fabrication et réaffûtage d'outils à symétrie de rotation dans une plage de diamètres de 1 à 125 mm, avec une longueur d'outil maximale de 235 mm et un poids d'outil pouvant atteindre 12 kg. Le diamètre maximal de la meule est de 150 mm.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 305 mm
Vitesse max. de déplacement pour l'axe X 15.000 mm/min
Trajet max. de déplacement pour l'axe Y 218 mm
Vitesse max. de déplacement pour l'axe Y 15.000 mm/min
Trajet maxi. de déplacement pour l'axe Z 475 mm
Vitesse max. de déplacement pour l'axe Z 15.000 mm/min

Entraînement de broche

Puissance maximale de la broche 9 kW
Vitesse de rotation maxi. 10.500 /min
Diamètre de la meule max. 150 mm

Axes de rotation

Plage de pivotement pour l'axe C 200 °

Données de la pièce

Longueur de la pièce 0 - 195 / 235 mm
Diamètre de la pièce 1 (3) - 16 (125) mm
Poids max. de la pièce à usiner 12 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 12.007 inch
Vitesse max. de déplacement pour l'axe X 591 inch/min
Trajet max. de déplacement pour l'axe Y 8.582 inch
Vitesse max. de déplacement pour l'axe Y 591 inch/min
Trajet maxi. de déplacement pour l'axe Z 18.700 inch
Vitesse max. de déplacement pour l'axe Z 591 inch/min

Entraînement de broche

Puissance maximale de la broche 12,237 hp
Vitesse de rotation maxi. 10,500 rpm
Diamètre de la meule max. 5.906 inch

Axes de rotation

Plage de pivotement pour l'axe C 200 deg

Données de la pièce

Longueur de la pièce 0 - 7.677 / 9.252 inch
Diamètre de la pièce 0.039 (0.630) - 0.118 (4.921) inch
Poids max. de la pièce à usiner 26,48 lbs
