Pour une flexibilité optimales dans la production de volume

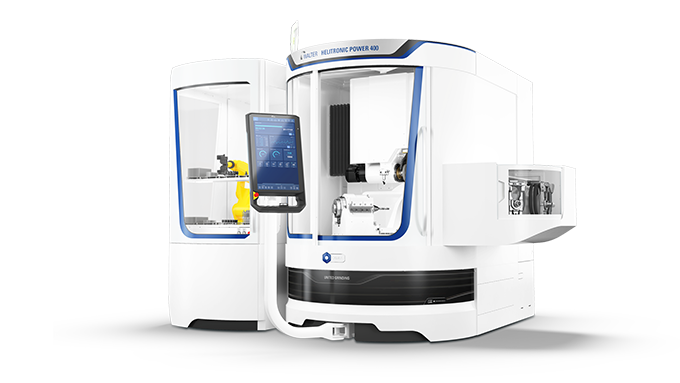

HELITRONIC POWER 400
Données clés

L’affuteuse HELITRONIC POWER 400 avec changeur de meules est une version ultra-performante avec une flexibilité maximale pour une production en moyenne et grande série.

Elle est synonyme d'excellence dans le monde entier pour la production et le réaffûtage d'outils à rotation symétrique. Ils meulent des outils dans  la plage de diamètres de 3 à 315 mm, une longueur d'usinage jusqu' à 520 mm et un poids de pièce de 50 kg.

Features

Construction en portique

Avec son poids important et sa rigidité extrême, la structure en portique, brevetée WALTER, met en œuvre la puissante dynamique des entraînements numériques dans la précision d’affûtage, tout en réduisant les vibrations.

Vis d’entraînement à billes

La machine à usiner possède trois axes linéaires X, Y, Z avec vis à billes.   La vitesse de déplacement est de 15 m/min.

Changeur de meules

L'équipement standard comprend un changeur de meule 4 ou 8 fois. Il possède jusqu'  à 8 adaptateurs de meule,  ce qui multiplie la capacité de meulage de l'HELITRONIC POWER 400.

Électrobroche

La broche motorisée puissante à entraînement direct à une tête de broche équipée d'un système de refroidissement par fluide. La performance maximale est de 26 kW.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 650 mm
Vitesse max. de déplacement pour l'axe X 15.000 mm/min
Trajet max. de déplacement pour l'axe Y 350 mm
Vitesse max. de déplacement pour l'axe Y 15.000 mm/min
Trajet maxi. de déplacement pour l'axe Z 720 mm
Vitesse max. de déplacement pour l'axe Z 15.000 mm/min

Entraînement de broche

Puissance maximale de la broche 26 kW
Vitesse de rotation maxi. 10.500 /min
Diamètre de la meule max. 254 mm

Axes de rotation

Plage de pivotement pour l'axe A ∞ °
Plage de pivotement pour l'axe C 400 °

Données de la pièce

Longueur de la pièce 0 - 520 mm
Diamètre de la pièce 3 - 315 mm
Poids max. de la pièce à usiner 50 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 25,591 inch
Vitesse max. de déplacement pour l'axe X 591 inch/min
Trajet max. de déplacement pour l'axe Y 13,780 inch
Vitesse max. de déplacement pour l'axe Y 591 inch/min
Trajet maxi. de déplacement pour l'axe Z 28,346 inch
Vitesse max. de déplacement pour l'axe Z 591 inch/min

Entraînement de broche

Puissance maximale de la broche 35,350 hp
Vitesse de rotation maxi. 10.500,000 rpm
Diamètre de la meule max. 10,000 inch

Axes de rotation

Plage de pivotement pour l'axe A ∞ deg

Données de la pièce

Longueur de la pièce 0 - 20,472 inch
Diamètre de la pièce 0,118 - 12,402 inch
Poids max. de la pièce à usiner 110,3 lbs
