HELICHECK PLUS
Pour diamètre d'outil dans le microscopique

HELICHECK PLUS

Données clés

Grâce à la caméra 8:1 supplémentaire de l'HELICHECK PLUS, cette machine de mesure CNC peut être utilisée sans problème pour la saisie et la mesure des plus petites géométries sur les outils coupants. Les microgéométries jusqu' à 0,1 mm de diamètre peuvent être mesurées de manière sûre et avec une haute répétabilité. HELICHECK PLUS est le bon choix lorsqu'il s'agit d'assurer de manière durable la productivité et la qualité d'une production d'outils moderne.

NOUVEAU : Pack performance en option avec EUX,MPE=(1,2+L/300)µm !

Features

Base massive en granit

Une  base en granit solide fournit grâce à son poids la base de la précision et de l'exactitude. Cette base en granit garantit un amortissement des vibrations et une stabilité thermique. Ce sont les conditions préalables pour une précision de mesure maximale et des résultats de mesure fiables.

Broche ISO 50

La broche ISO 50 de haute précision avec mécanisme de serrage automatique garantit  des mesures précises et reproductibles.

Vis à billes

Les vis à billes et les guidages linéaires de haute précision garantissent une précision de positionnement exceptionnelle, ce qui est indispensable pour des résultats de mesure les plus précis.

Systèmes de caméra

La machine de mesure optique HELICHECK PLUS est équipée de systèmes optiques fixes, sans axes de rotation. Les quatre systèmes de caméras sont complètés par des sources de lumière LED. Une mesure sans contact garantit une utilisation sans usure et une grande stabilité des résultats de mesure.

EUX,MPE Valeur

Avec notre machine de mesure HELICHECK PLUS, la valeur EUX,MPE est de (1,4+L/300)µm en standard. Avec le nouveau paquet Performance en option, nous pouvons même vous proposer la machine avec une valeur EUX,MPE de (1,2+L/300)µm.

Marquage laser et nettoyage des outils

En option, nous proposons le marquage au laser ainsi que le nettoyage des outils dans le chargeur du robot. Cela augmente la flexibilité dans la production et l'inspection finale de vos outils. La machine de mesure est chargée automatiquement et le nettoyage et le marquage laser ont lieu en dehors de la zone de travail.

Matériel / Logiciels
  • Broche d'adaptateur modulaire
    Les adaptateurs à changement rapide peuvent être remplacés rapidement et facilement sans temps de préparation supplémentaire. Les adaptateurs à changement rapide suivants sont disponibles : ISO/HSK/Capto/VDI.
  • Table lumineuse
    Avec cette option, qui remplit la fonction d'un appareil de mesure de coordonnées, les pièces plates sont prises en compte dans le spectre de pièces mesurables. Montage facile par auto-centrage et sélection automatique des fonctions logicielles.
  • Arrondi de l'arête du tranchant
    L'arrondi de l'arête du tranchant est le développement logique pour la mesure complète, y compris les micro-géométries d'outils de précision. L'arrondi des arêtes est un paramètre essentiel pour l'optimisation des outils concernant la durée de vie et la performance de coupe.
  • Palpeur de mesure numérique
    Pour la mesure de chanfreins extrêmement petits ainsi que d'angles de dépuille ou de coupe, cette option est très appréciée des utilisateurs. Egalement indispensable pour la mesure précise de différents paramètres sur les outils de filetage.
  • Chargeur robot
    Les machines de mesure Helicheck PRO/PLUS peuvent être automatisées en option avec la cellule robotisée éprouvée de la technologie de rectification.
  • Station de nettoyage
    Nettoyage automatisé des outils avant la mesure garantit la mesure fiable.
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 270 mm
Trajet max. de déplacement pour l'axe Y 355 mm
Trajet maxi. de déplacement pour l'axe Z 250 mm

Données de la pièce

Longueur de la pièce 0,5 - 290 mm
Diamètre de la pièce 0,1 - 150 mm
Poids max. de la pièce à usiner 25 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 10.63 inch
Trajet max. de déplacement pour l'axe Y 13.98 inch
Trajet maxi. de déplacement pour l'axe Z 9.84 inch

Données de la pièce

Longueur de la pièce 0.019 - 11.42 inch
Diamètre de la pièce 0.004 - 5.91 inch
Poids max. de la pièce à usiner 55.12 lbs
Téléchargements
pdf, 4 Mo
HELICHECK PLUS
Brochure
Download
pdf, 783 Ko
WALTER Marquage laser et nettoyage d'outils
Brochure
Download
pdf, 4 Mo
TECHNIQUE DE MESURE LOGICIELLE
Brochure
Download
pdf, 977 Ko
ROBOT CHARGEUR HELICHECK
Brochure
Download
pdf, 2 Mo
METROLOGY CENTER
Brochure
Download
pdf, 1 Mo
Outils de filetage de mesure WALTER
Brochure
Download
pdf, 1 Mo
INTERFACE OPC-UA
Brochure
Download
Vidéos
HELICHECK PLUS

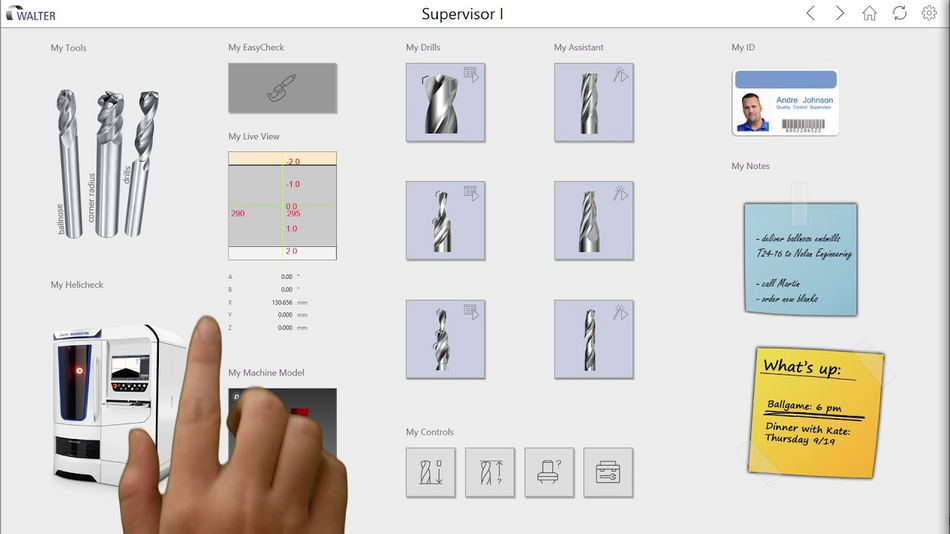

METROLOGY CENTER 10.0
