HELICHECK PRO LONG
Pour diamètre d'outil dans le domaine macroscopique

HELICHECK PRO LONG

Données clés

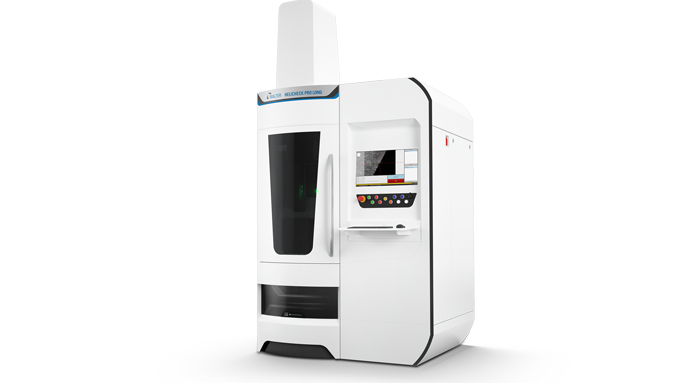

La machine de mesure entièrement automatisée HELICHECK PRO LONG mesure des outils de diamètre 1 à 150 mm et une longueur d’outil jusqu'à 730 mm. La machine de mesure CNC HELICHECK PRO LONG est la solution idéale pour la mesure complète entièrement automatisée de géométries complexes dans le domaine macroscopique. Avec sa précision certifiée, elle établit de nouvelles normes pour sécuriser la productivité, la qualité et la précision dans la production moderne d’outils. Cela s'applique également sans exception pour les outils longs d’une longueur jusqu'à 730 mm. Dans le processus automatisé d’usinage des outils, elle assure la fonction clé du contrôle qualité avec compensation de tolérance intégrée.

Features

EUX,MPE Valeur

Avec notre machine de mesure HELICHECK PRO LONG, la valeur EUX,MPE est de (1,2+L/300)µm en standard.

Optique et mécanique : Une stabilité sans compromis

La renonciation aux pièces mobiles dans le système optique est la base pour une plus grande stabilité ainsi qu’une meilleure précision de mesure et de répétition. Les caméras fixes installées dans l’enveloppe de la zone de mesure de la machine sont protégées de la poussière et de lumières parasites.

Une précision certifiée

Selon la norme VDI/VDE 2617, la précision d’une machine de mesure est évaluée à l’aide de diverses mesures effectuées à différentes distances sur un étalon certifié. WALTER utilise un calibre étagé certifié ou, en option, une règle en verre pour une précision accrue.

Base massive en granit

Une base en granit massive est le garant d’une grande précision grâce à son poids élevé. Elle a un effet d'amortissement des vibrations et est thermostable. Ce sont les exigences pour une précision de mesure maximale et des résultats de mesure fiables.

Vaste domaine d'applications

HELICHECK PRO et HELICHECK PLUS mesurent dans les domaines mentionés des outils à symétrie de révolution, des pièces de production, des moyens de production, des plaquettes de coupe amovibles et même des pièces planes.

Matériel / Logiciels
  • Nombreux adaptateurs
  • Précision de concentricité
  • Objets plats
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 270 mm
Trajet max. de déplacement pour l'axe Y 800 mm
Trajet maxi. de déplacement pour l'axe Z 250 mm

Données de la pièce

Longueur de la pièce 1 - 730 mm
Diamètre de la pièce 1 - 150 mm
Poids max. de la pièce à usiner 25 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 10.63 inch
Trajet max. de déplacement pour l'axe Y 31.49 inch
Trajet maxi. de déplacement pour l'axe Z 9.84 inch

Données de la pièce

Longueur de la pièce 0.04 - 28.74 inch
Diamètre de la pièce 0.04 - 5.91 inch
Poids max. de la pièce à usiner 55.12 lbs
