사용자 요건별 맞춤형 연삭 센터

MGC Special

기본 데이터

Mägerle Special 연삭 센터 – 스페셜 클래스

표준화된 MÄGERLE 모듈 개념은 개별 솔루션을 제공하기 위해 자유롭게 구성할 수 있습니다. 고객별 요구 사항에 완벽하게 부합하는 본 연삭 센터는 검증된 제품군의 범위 내에서 개발되었습니다. 수평 또는 수직 정렬을 갖춘 단일 및 다중 스핀들 시스템은 어떤 치수에서든 고정식 가공품 캐리어, 스위블 테이블 또는 회전 테이블과 함께 원하는 대로 결합할 수 있습니다.

이를 통해 자동차, 항공 및 유압 분야, 터빈 건설, 기계 공학 분야, 롤러 베어링 및 공구 산업 등의 제조 품질이 요구하는 까다로운 조건을 충족하면서 최적의 비용 효과를 발휘하는 측정 도구가 탄생합니다.

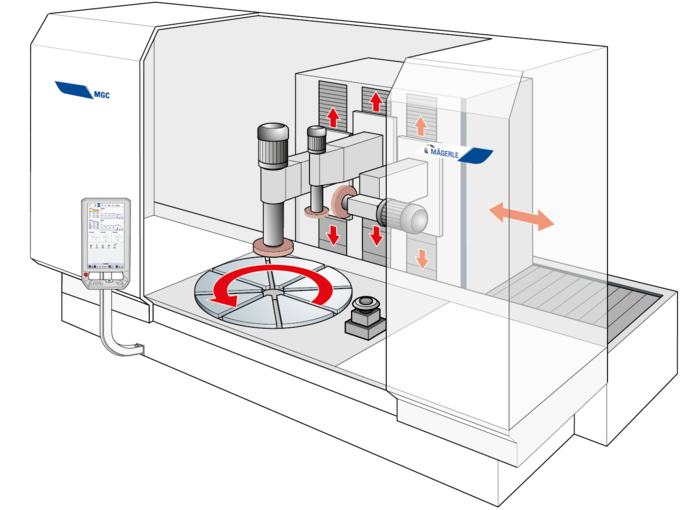

  • 단일 및 다중 스핀들 시스템
  • 광범위한 응용 분야에서 최적의 비용 효율성 및 제조 품질

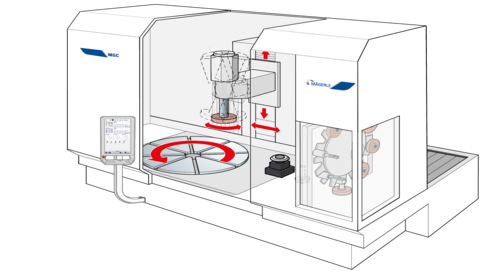

  • 원형/스위블/고정식 테이블 옵션
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 5500 mm
최대 X축 이동 속도 20000 mm/min
최대 Y축 이동 거리 1200 mm
최대 Y축 이동 속도 20000 mm/min
최대 Z축 이동 거리 900 mm
최대 Z축 이동 속도 20000 mm/min

스핀들 드라이브

최대 스핀들 용량 115 kW
최대 회전수 30000 /min
최대 연삭 숫돌 직경 1150 mm
최대 연삭 숫돌 너비 300 mm

회전축

A축 회전 범위 210 °
B축 회전 범위 360 °
C축 회전 범위 360 °

워크피스 데이터

회전 테이블 직경 2500 mm

선형 축

최대 X축 이동 거리 216.5 inch
최대 X축 이동 속도 787 inch/min
최대 Y축 이동 거리 47.2 inch
최대 Y축 이동 속도 787 inch/min
최대 Z축 이동 거리 35.4 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 154 hp
최대 회전수 30000 rpm
최대 연삭 숫돌 직경 45.3 inch
최대 연삭 숫돌 너비 11.8 inch

회전축

A축 회전 범위 210 deg
B축 회전 범위 360 deg
C축 회전 범위 360 deg

워크피스 데이터

회전 테이블 직경 98.4 inch
