하나의 기계에 네 가지 연삭 기술

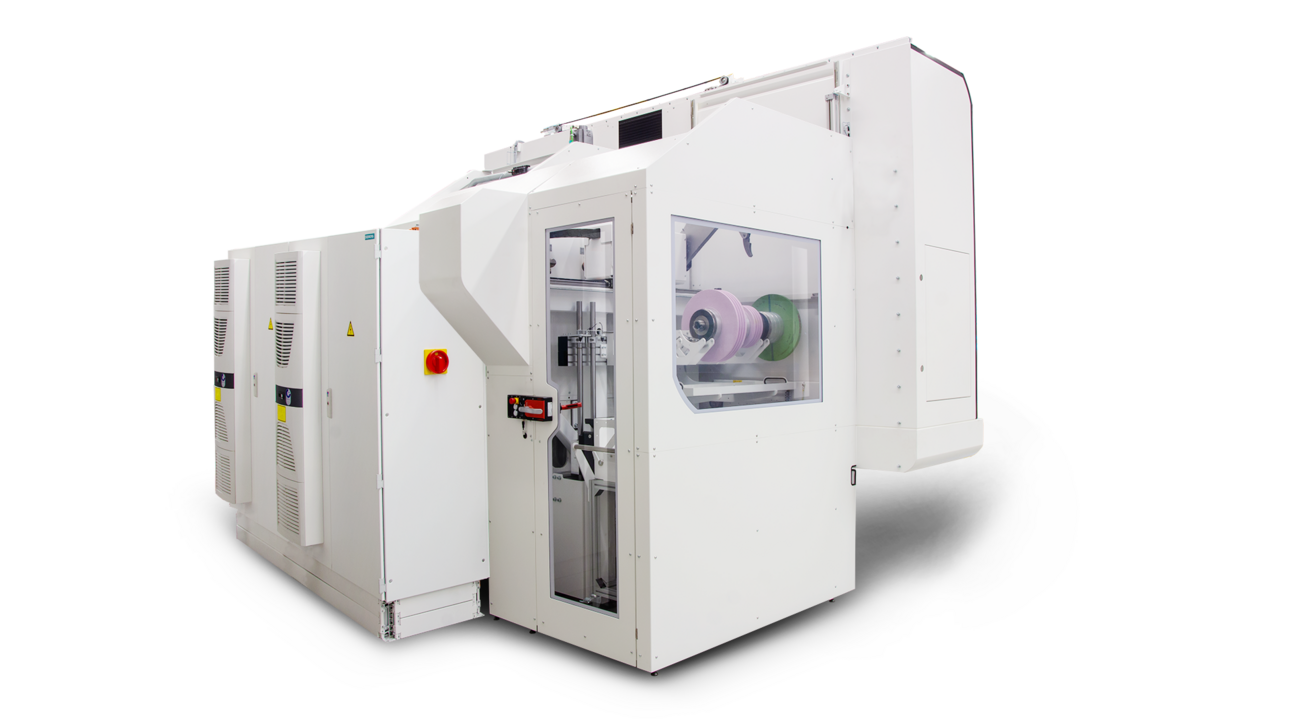

PROFIMAT XT

기본 데이터

주 축 속도 증가, 가속 증가 및 시스템 강성 향상 등의 일관되게 최적화된 이러한 필수 성능 특성 조합은 생산성을 향상시키면서 구성품 품질을 개선할 수 있음을 의미합니다. 이러한 특징은 매우 성공적인 PROFIMAT MT의 경험과 품질을 일관되게 기반으로 한 견고하고 효과적인 생산 연삭기로서 PROFIMAT XT를 구분하는 요소입니다.

Blohm은 일상적인 생산과 유연한 기술 응용 분야의 다양한 요구를 충족하기 위해 새로운 기계를 시리즈로 개발했습니다. 모듈형 PROFIMAT XT 시스템(400x800~600x2000mm 크기)과 결합된 광범위한 부속품은 새로운 기계 세대를 모든 고객에게 최적의 연삭기로 만들어 줍니다.


이 세대는 그라운드 볼형 리니어 드라이브, 최적화된 연성주철 및 정밀 지침과 같은 고품질 기계 요소 외에도, 완전히 새로운 사용자 인터페이스를 작업자에게 제공합니다. 이제 세 부분으로 된 제어판은 사용자 정의 가능한 화면 영역을 제공합니다. 특정 고객에 대해 필요한 작업 단계 관련 정보를 프로그래밍하고 검색할 수 있습니다. 이러한 기능을 제공하여 부품 도면, 3D 모델, 사용자 설명서 및 전기 도해에서 연삭 휠의 프로파일링을 위한 Blohm의 전용 프로그래밍 시스템인 GripsProfile까지 다양한 작업을 수행할 수 있게 됩니다. 이 영역에서는 또한 4차 산업혁명 개념을 기반으로 냉각수, 상태 및 공정 모니터링을 위한 호출 화면을 제공합니다.

이미지

Features

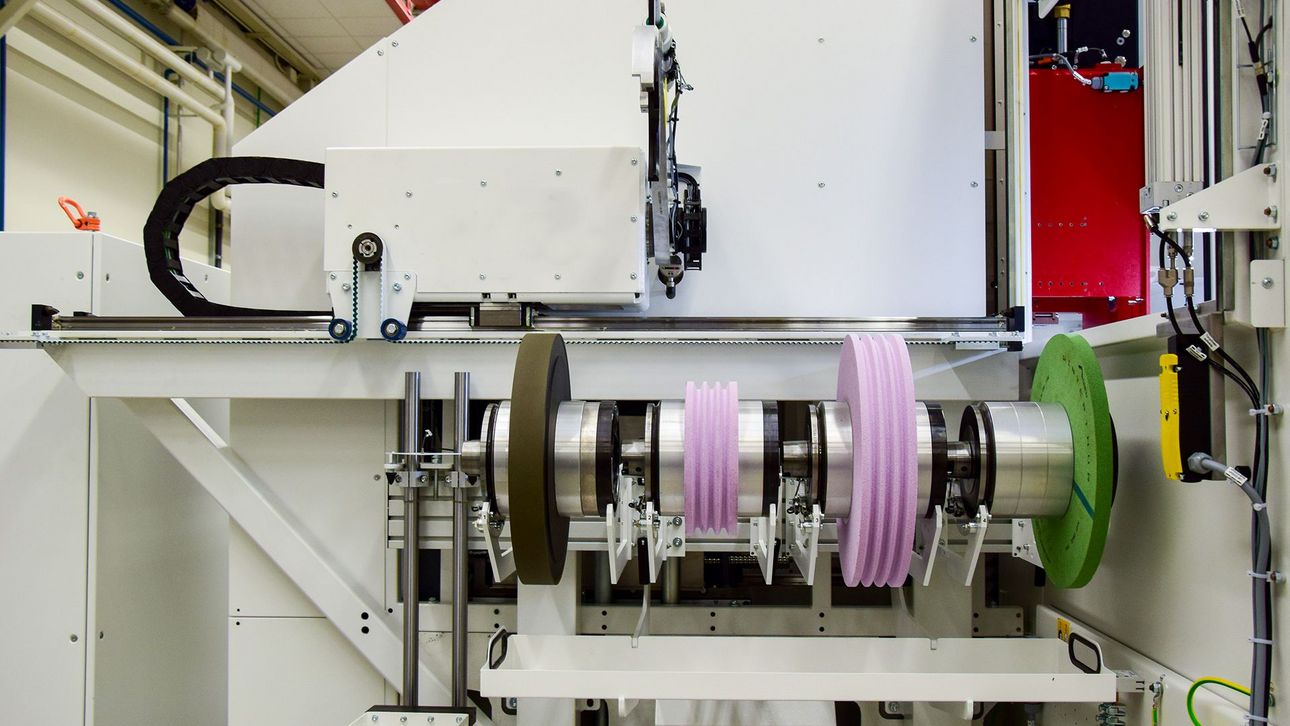

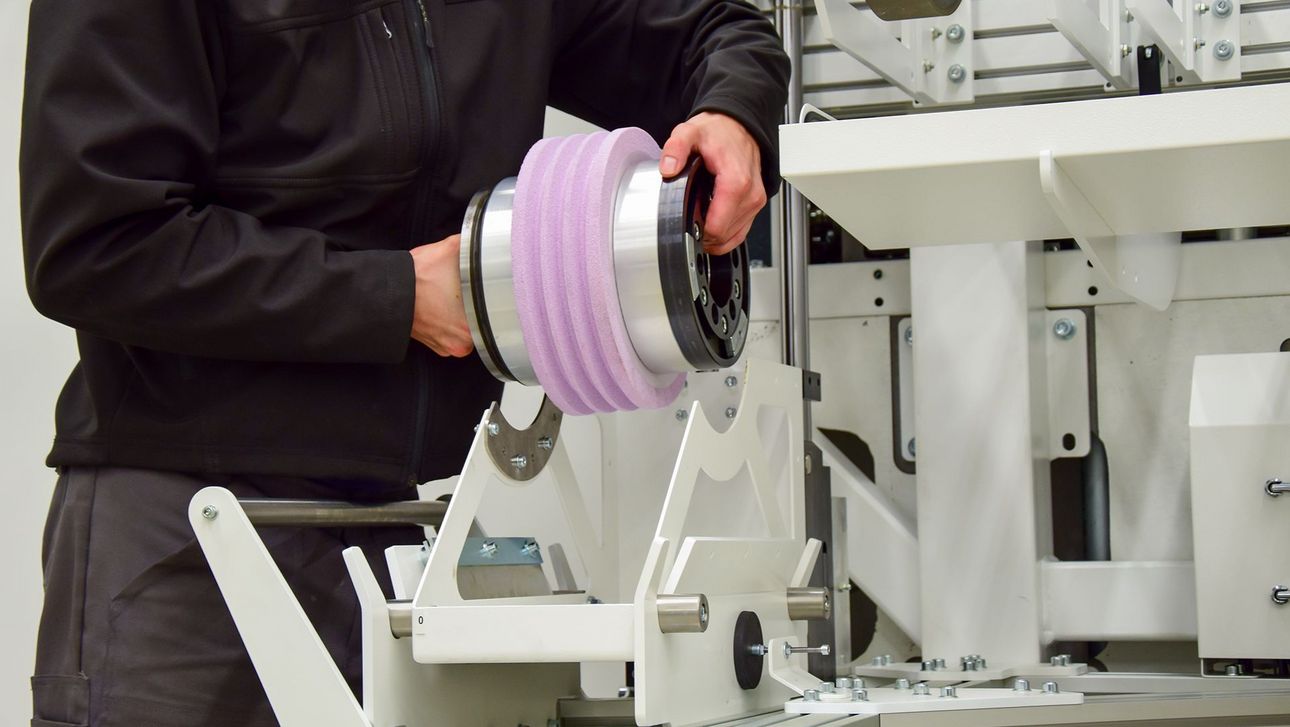

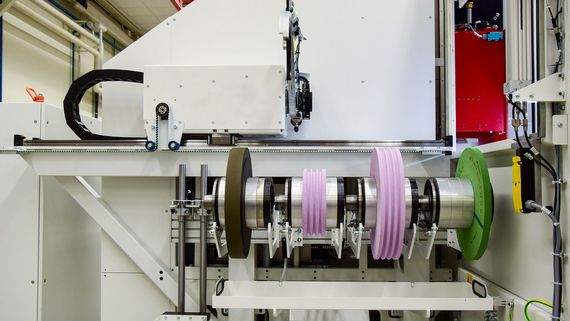

공구 교환장치(옵션)

생산성이 높은 PROFIMAT XT는 4개의 연삭 기술을 하나의 기계에 결합함으로써 이제 자동화되고 유연성이 매우 뛰어나 대부분 무인 작동하는 옵션이 있습니다.

기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 1100 mm
최대 X축 이동 속도 40000 mm/min
최대 Y축 이동 거리 800 mm
최대 Y축 이동 속도 10000 mm/min
최대 Z축 이동 거리 560 mm
최대 Z축 이동 속도 10000 mm/min

스핀들 드라이브

최대 스핀들 용량 62 kW
최대 회전수 8000 /min
최대 연삭 숫돌 직경 500 mm
최대 연삭 숫돌 너비 160 mm

워크피스 데이터

최대 워크피스 무게 800 kg
테이블 크기 800 x 600 mm

선형 축

최대 X축 이동 거리 43.3 inch
최대 X축 이동 속도 1575 inch/min
최대 Y축 이동 거리 31.4 inch
최대 Y축 이동 속도 394 inch/min
최대 Z축 이동 거리 22.0 inch
최대 Z축 이동 속도 394 inch/min

스핀들 드라이브

최대 스핀들 용량 84 hp
최대 회전수 8000 rpm
최대 연삭 숫돌 직경 20.0 inch
최대 연삭 숫돌 너비 6.0 inch

워크피스 데이터

최대 워크피스 무게 1764 lbs
테이블 크기 31.4 x 23.6 inch

선형 축

최대 X축 이동 거리 1100 mm
최대 X축 이동 속도 40000 mm/min
최대 Y축 이동 거리 800 mm
최대 Y축 이동 속도 10000 mm/min
최대 Z축 이동 거리 360 mm
최대 Z축 이동 속도 16000 mm/min

스핀들 드라이브

최대 스핀들 용량 62 kW
최대 회전수 8000 /min
최대 연삭 숫돌 직경 500 mm
최대 연삭 숫돌 너비 160 mm

워크피스 데이터

최대 워크피스 무게 800 kg
테이블 크기 800 x 400 mm

선형 축

최대 X축 이동 거리 43.3 inch
최대 X축 이동 속도 1575 inch/min
최대 Y축 이동 거리 31.4 inch
최대 Y축 이동 속도 394 inch/min
최대 Z축 이동 거리 14.1 inch
최대 Z축 이동 속도 394 inch/min

스핀들 드라이브

최대 스핀들 용량 84 hp
최대 회전수 8000 rpm
최대 연삭 숫돌 직경 20.0 inch
최대 연삭 숫돌 너비 6.0 inch

워크피스 데이터

최대 워크피스 무게 1764 lbs
테이블 크기 31.4 x 15.7 inch
