1台のマシン、 4種類の研削技術

PROFIMAT XT

基本技術データ

より高い軸速度、より高い加速度およびより高いシステム剛性 - これらの改善された影響要因の組み合わせは、より高い部品品質と同時に一貫して生産性の向上をもたらします。 これらの特性は、PROFIMAT XTは、非常に成功したPROFIMAT MTの経験と品質に基づいて一貫して構築されている堅牢で強力な生産用研削盤として特徴付けています。

日々の生産と柔軟な技術的応用の多様な要求を満たすために、ブロームは新しい機械をシリーズとして開発しました。 PROFIMAT XTのモジュール式システム(400 x 800〜600 x 2000 mmのサイズ)と組み合わせた豊富なアクセサリにより、この新しい世代のマシンはすべてのお客様にとって最適な研削盤となります。


グラウンドボールリニアドライブ、最適化されたダクタイル鋳鉄、精密リニアガイドなどの高品質の機械部品に加えて、この世代はオペレーターに全く新しいユーザーインターフェースを提供します。 スリーピースのコントロールパネルは現在、個別に調整可能なスクリーンエリアを提供します。 必要な操作手順に関連する情報は、顧客固有の基準でプログラムして呼び出すことができます。 ここで提供されるオプションは、コンポーネント図面、3 Dモデル、取扱説明書、電気回路図から、砥石のプロファイリング用にBlohmが開発したプログラミングシステムであるGripsProfileまで多岐にわたります。 このセクションでは、冷却剤、状態、およびプロセス監視の画面をインダストリー4.0に従って視覚化できます。

画像
ハードウェア / ソフトウェア

ハードウェア

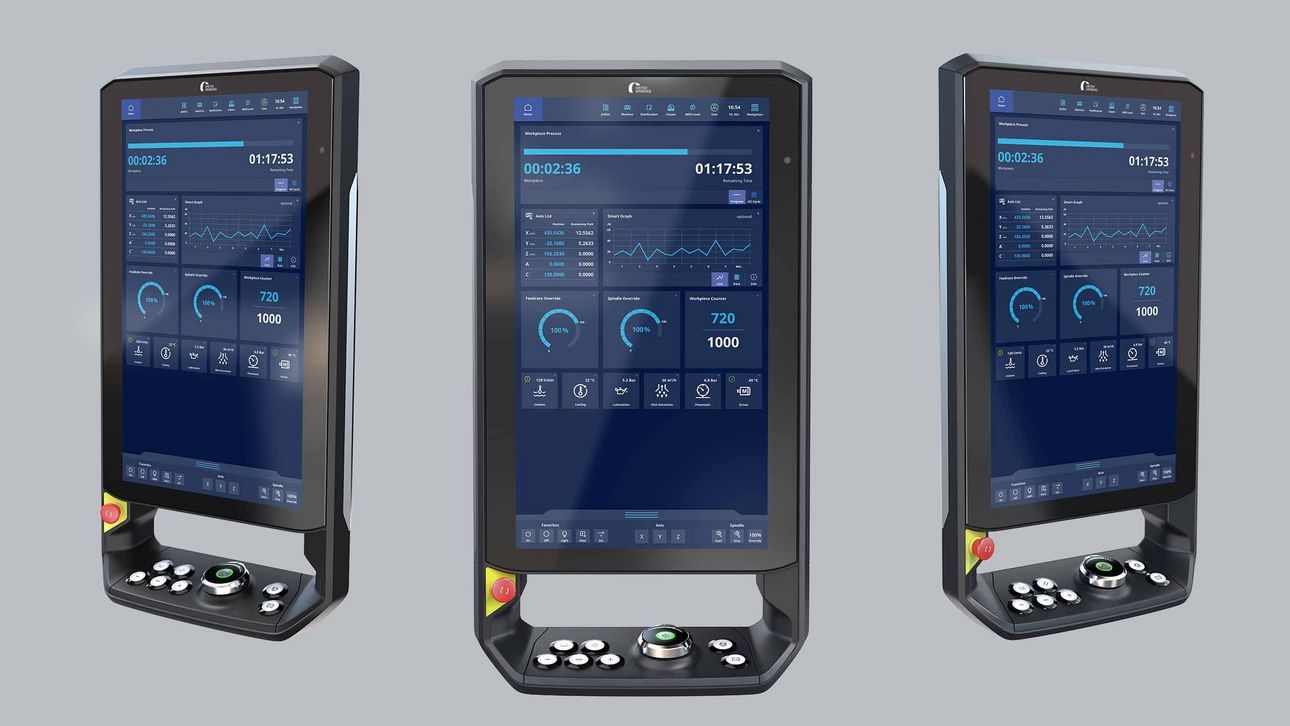

  • C.O.R.E.パネル
  • 完全なモジュラー構成システム
  • 設計上の特徴:極めて高い剛性、最 小限の振動、熱による影響を最小限 に抑制
  • 精密リニアガイドウェイ
  • 高品質の再循環ボールねじ
  • オプション: リニアダイレクトドライ ブ(X軸) ソ

ソフトウェア

  • C.O.R.E. OS オペレーティングシステ ム
  • 最適なオペレーターガイダンス
  • メニューガイド式研削機能とドレッ シングサイクルを用いたプログラミ ング
  • UNITED GRINDING Digital Solutions™

C.O.R.E.に関する詳細

技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 1100 mm
最大移動速度 X軸 40000 mm/min
最大移動距離 Y軸 800 mm
最大移動速度 Y軸 10000 mm/min
最大移動距離 Z軸 360 mm
最大移動速度 Z軸 16000 mm/min

スピンドルドライブ

スピンドル最大出力 62 kW
最高速度 8000 /min
最大砥石径 500 mm
最大研削砥石幅 160 mm

ワークデータ

ワーク最大重量 800 kg
テーブルサイズ 800 x 400 mm

直線軸

最大移動距離 X軸 43.3 inch
最大移動速度 X軸 1575 inch/min
最大移動距離 Y軸 31.4 inch
最大移動速度 Y軸 394 inch/min
最大移動距離 Z軸 14.1 inch
最大移動速度 Z軸 394 inch/min

スピンドルドライブ

スピンドル最大出力 84 hp
最高速度 8000 rpm
最大砥石径 20.0 inch
最大研削砥石幅 6.0 inch

ワークデータ

ワーク最大重量 1764 lbs
テーブルサイズ 31.4 x 15.7 inch

直線軸

最大移動距離 X軸 1500 mm
最大移動速度 X軸 40000 mm/min
最大移動距離 Y軸 800 mm
最大移動速度 Y軸 10000 mm/min
最大移動距離 Z軸 360 mm
最大移動速度 Z軸 16000 mm/min

スピンドルドライブ

スピンドル最大出力 62 kW
最高速度 8000 /min
最大砥石径 500 mm
最大研削砥石幅 160 mm

ワークデータ

ワーク最大重量 800 kg
テーブルサイズ 1200x400 mm

直線軸

最大移動距離 X軸 59.0 inch
最大移動速度 X軸 1575 inch/min
最大移動距離 Y軸 31.4 inch
最大移動速度 Y軸 394 inch/min
最大移動距離 Z軸 14.1 inch
最大移動速度 Z軸 394 inch/min

スピンドルドライブ

スピンドル最大出力 84 hp
最高速度 8000 rpm
最大砥石径 20.0 inch
最大研削砥石幅 6.0 inch

ワークデータ

ワーク最大重量 1764 lbs
テーブルサイズ 47.2 x 15.7 inch

直線軸

最大移動距離 X軸 1100 mm
最大移動速度 X軸 40000 mm/min
最大移動距離 Y軸 800 mm
最大移動速度 Y軸 10000 mm/min
最大移動距離 Z軸 560 mm
最大移動速度 Z軸 10000 mm/min

スピンドルドライブ

スピンドル最大出力 62 kW
最高速度 8000 /min
最大砥石径 500 mm
最大研削砥石幅 160 mm

ワークデータ

ワーク最大重量 800 kg
テーブルサイズ 800 x 600 mm

直線軸

最大移動距離 X軸 43.3 inch
最大移動速度 X軸 1575 inch/min
最大移動距離 Y軸 31.4 inch
最大移動速度 Y軸 394 inch/min
最大移動距離 Z軸 22.0 inch
最大移動速度 Z軸 394 inch/min

スピンドルドライブ

スピンドル最大出力 84 hp
最高速度 8000 rpm
最大砥石径 20.0 inch
最大研削砥石幅 6.0 inch

ワークデータ

ワーク最大重量 1764 lbs
テーブルサイズ 31.4 x 23.6 inch

直線軸

最大移動距離 X軸 1500 mm
最大移動速度 X軸 40000 mm/min
最大移動距離 Y軸 800 mm
最大移動速度 Y軸 10000 mm/min
最大移動距離 Z軸 560 mm
最大移動速度 Z軸 16000 mm/min

スピンドルドライブ

スピンドル最大出力 62 kW
最高速度 8000 /min
最大砥石径 500 mm
最大研削砥石幅 160 mm

ワークデータ

ワーク最大重量 800 kg
テーブルサイズ 1200x600 mm

直線軸

最大移動距離 X軸 59.0 inch
最大移動速度 X軸 1575 inch/min
最大移動距離 Y軸 31.4 inch
最大移動速度 Y軸 394 inch/min
最大移動距離 Z軸 22.0 inch
最大移動速度 Z軸 394 inch/min

スピンドルドライブ

スピンドル最大出力 84 hp
最高速度 8000 rpm
最大砥石径 20.0 inch
最大研削砥石幅 6.0 inch

ワークデータ

ワーク最大重量 1764 lbs
テーブルサイズ 47.2 x 23.6 inch
ダウンロード
pdf, 6 MB
製品カタログ
Download
動画

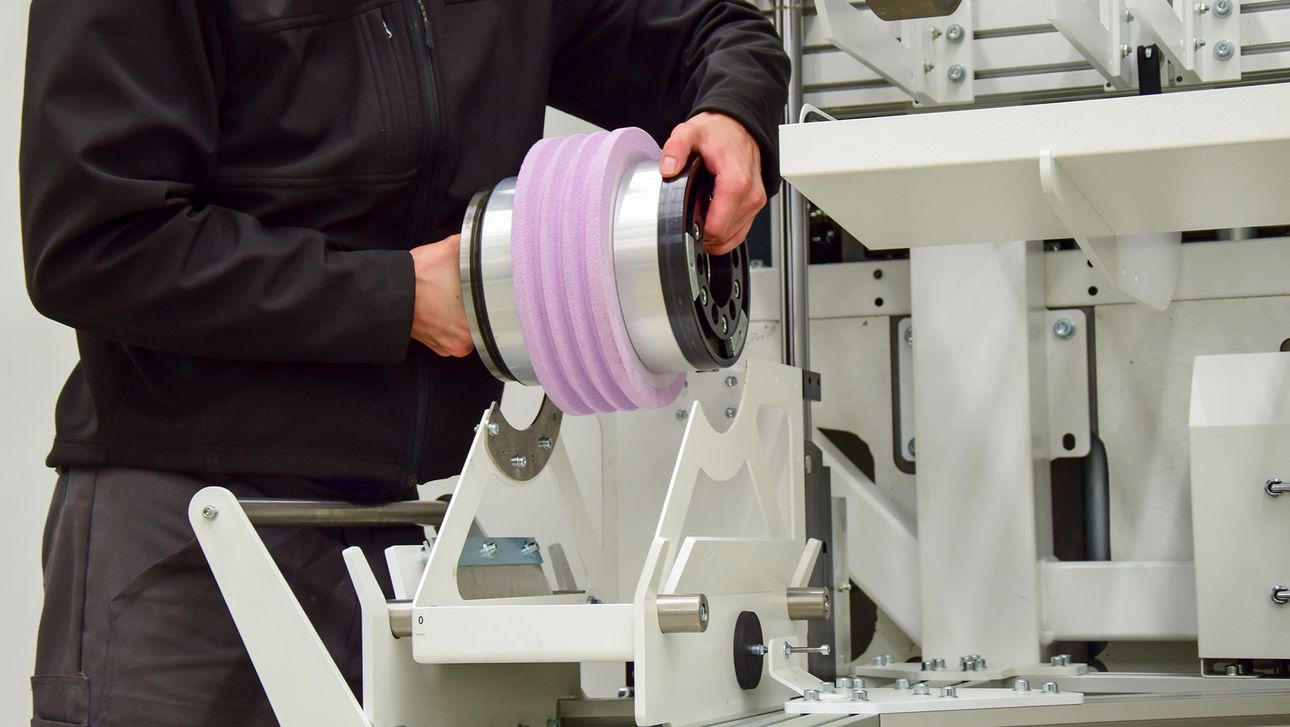

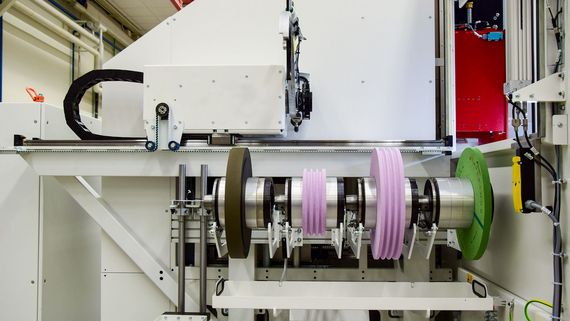

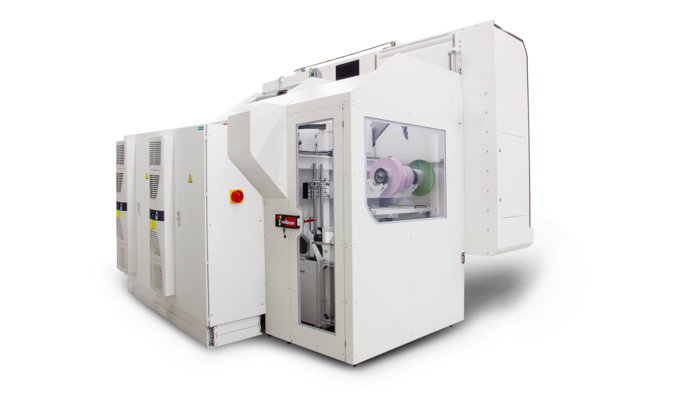

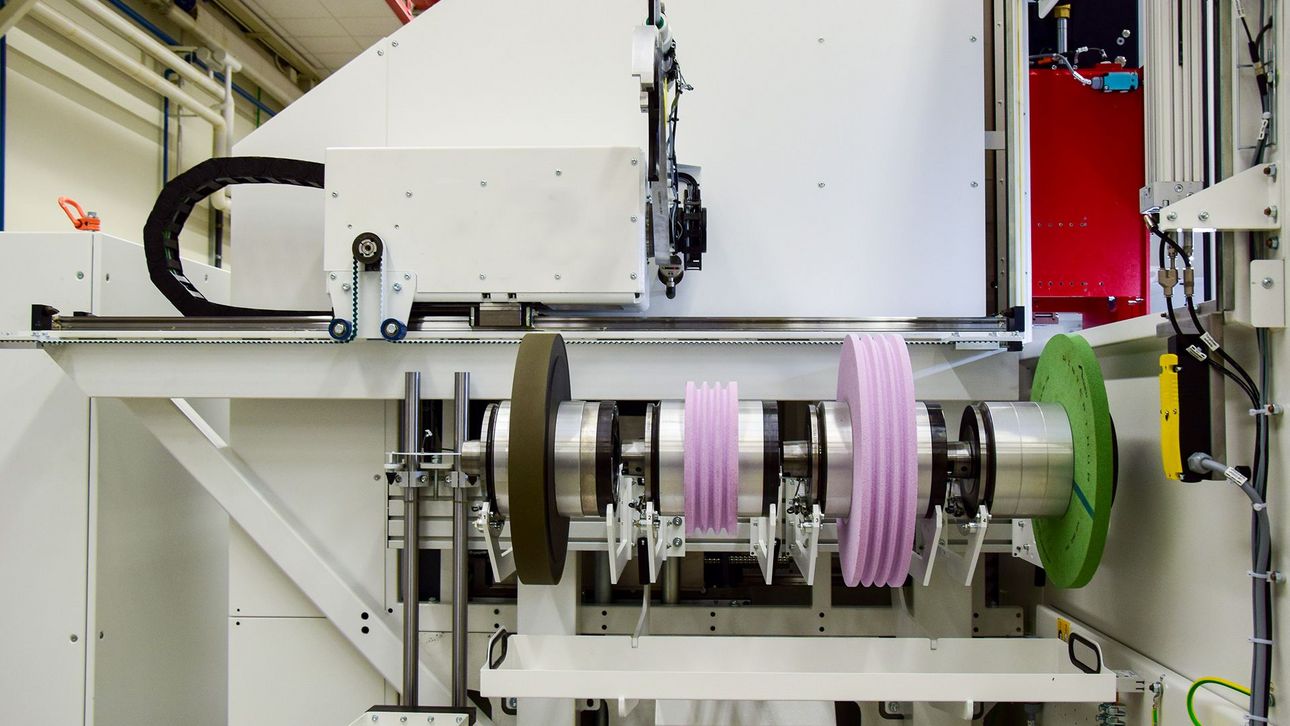

PROFIMAT XTツールチェンジャー
