양산 플랫폼 개별 연삭 솔루션용.
기본 데이터

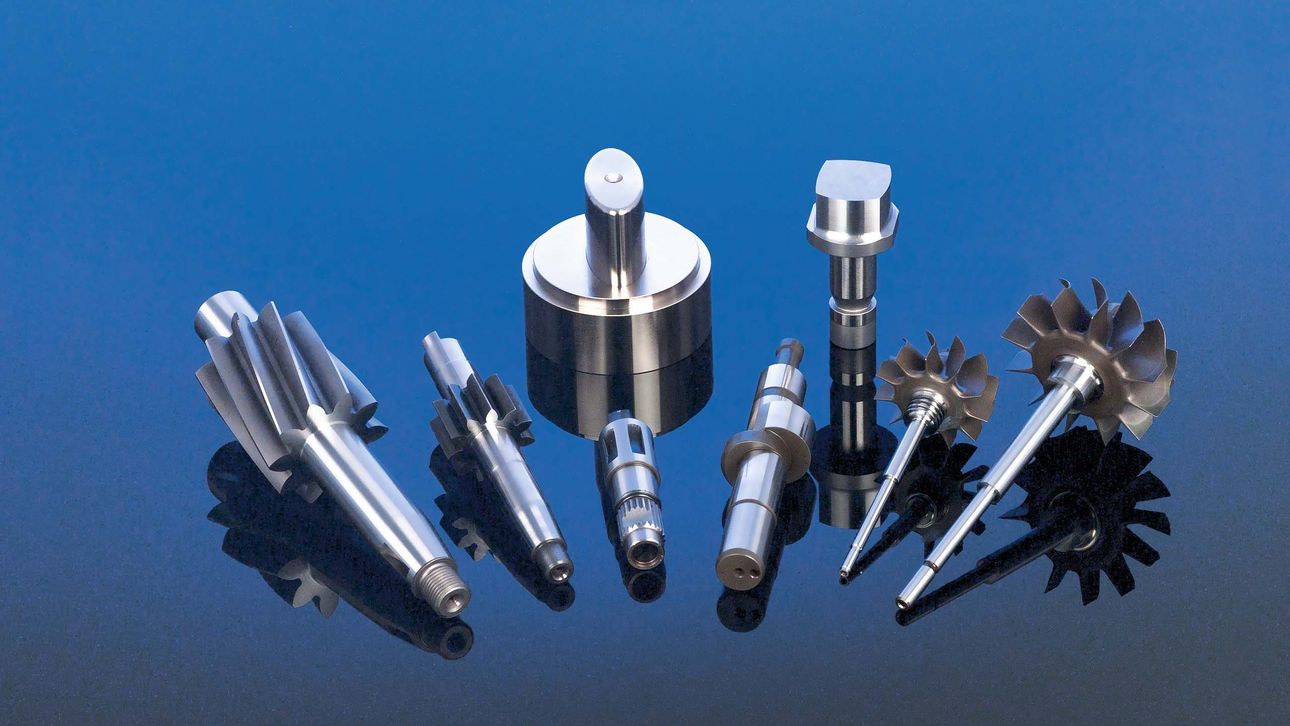

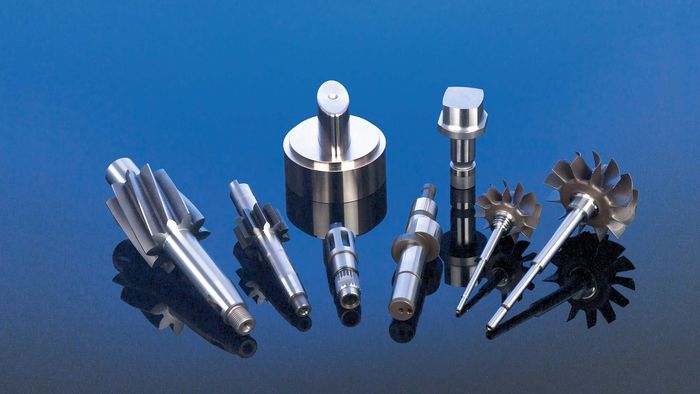

S22는 중간 크기의 가공품 대량 생산용 양산 플랫폼입니다. 센터 간 거리는 800mm(31.5"), 센터 높이는 175mm(6.9") / 225mm(8.8")입니다. 최대 중량 150kg(330lbs)의 가공품을 기계로 가공할 수 있습니다.

S22는 확장 옵션을 통해 모든 연삭 응용 분야에서 완벽한 양산 기계로 구성할 수 있습니다. 다이나믹 축 드라이브, 고품질 STUDER 가이드웨이 시스템, 짧은 반응 시간 및 최적화된 트래버스는 S22의 기초를 형성합니다. 고속 연삭 옵션(HSG)은 원주 속도가 최대 140m/s(27,600sfpm)에 달하여 높은 생산성에 기여합니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

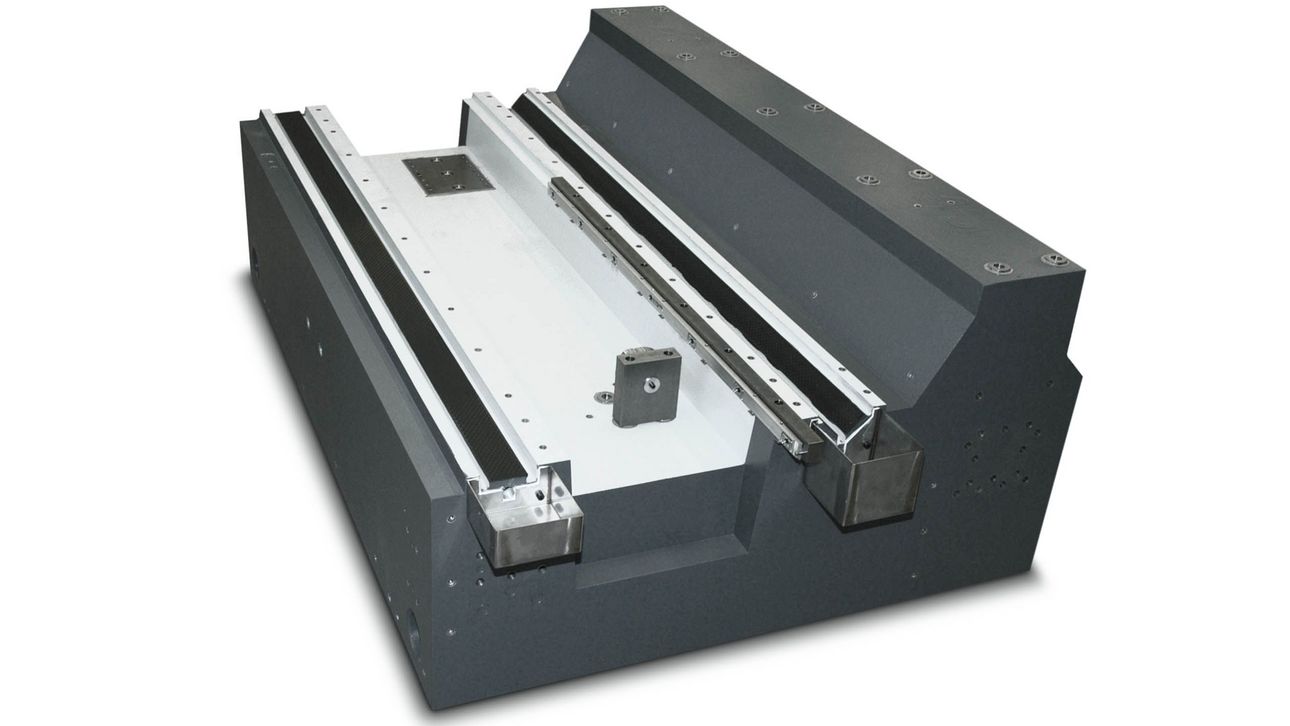

  • Granitan® S103 미네랄 캐스팅 기계 베이스

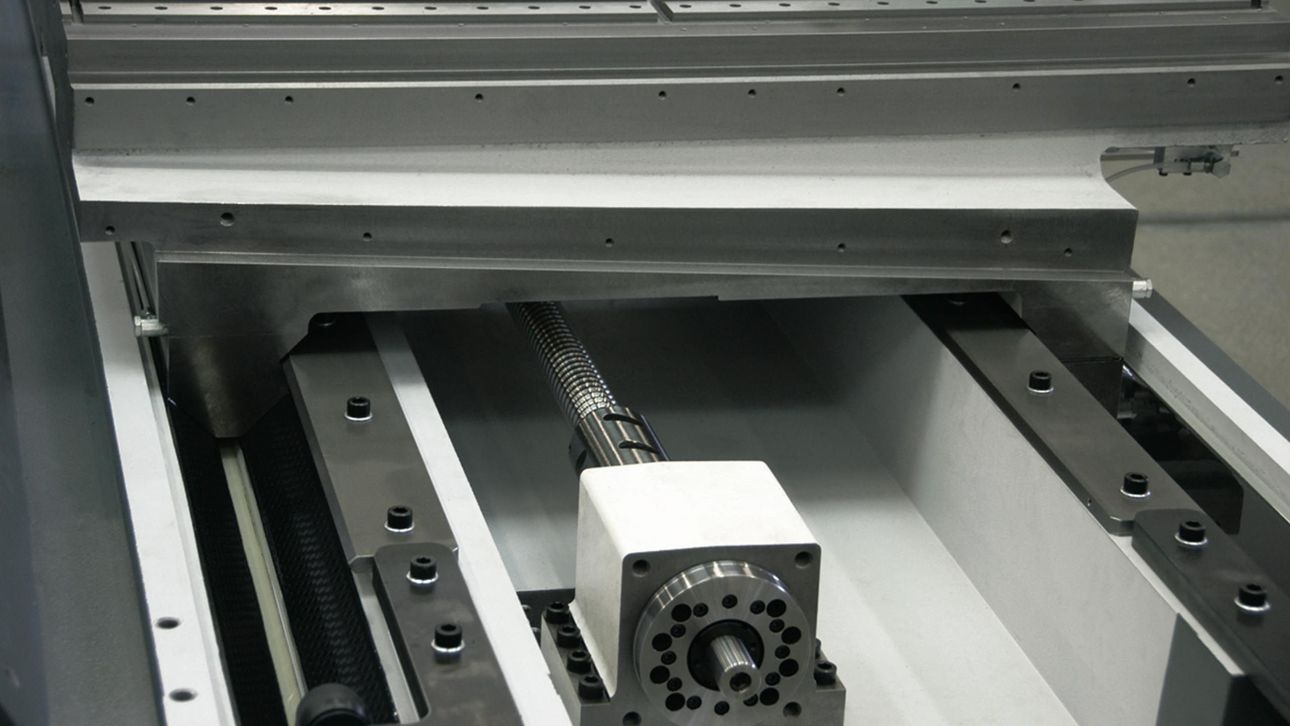

  • 교차 슬라이드 X: 볼 스크류 구동방식과 마찰 방지 가이드

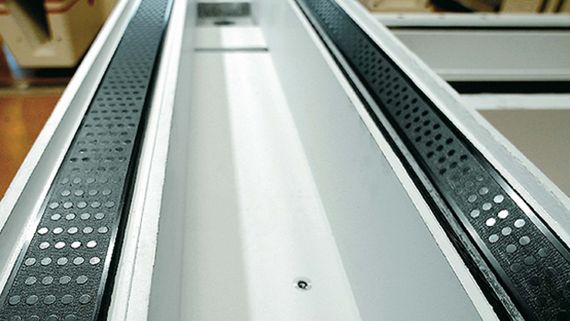

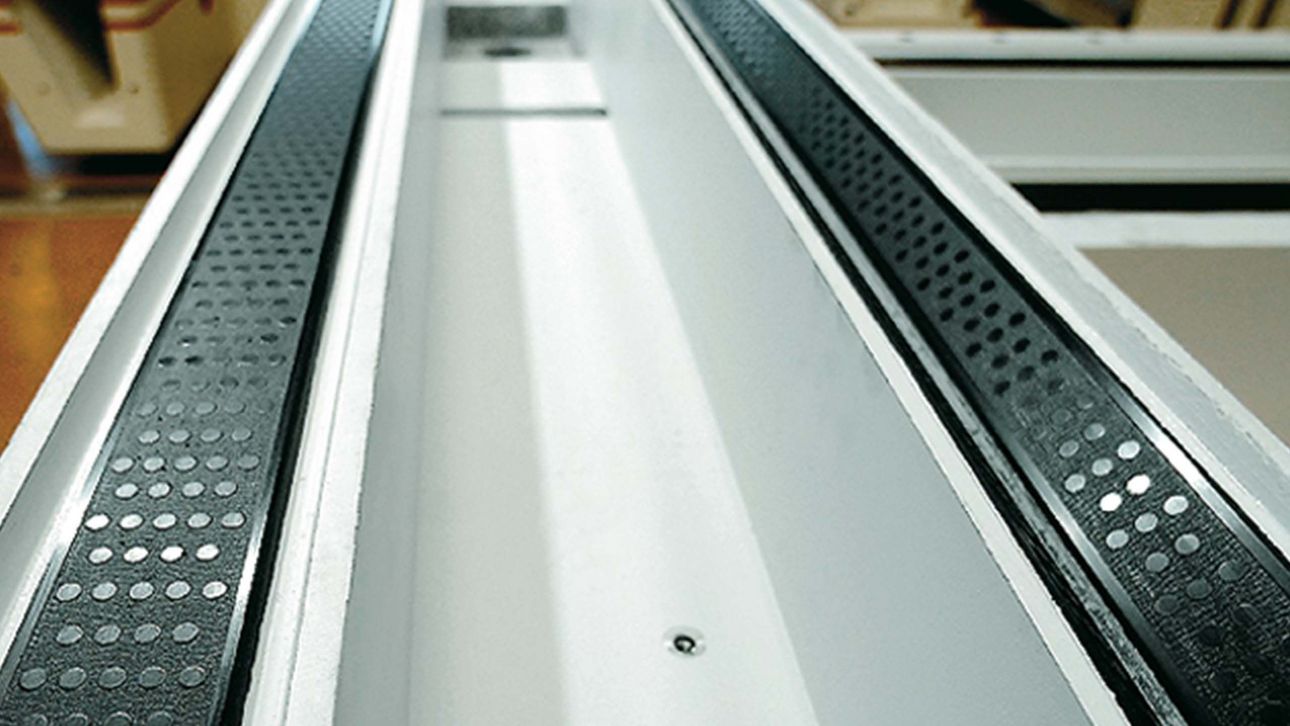

  • 수직 슬라이드 Z: 특허 받은 표면 구조 및 볼 스크류 드라이브를 갖춘 가이드웨이
  • 워크헤드용 C축
  • 응용 분야별 워크헤드 개념

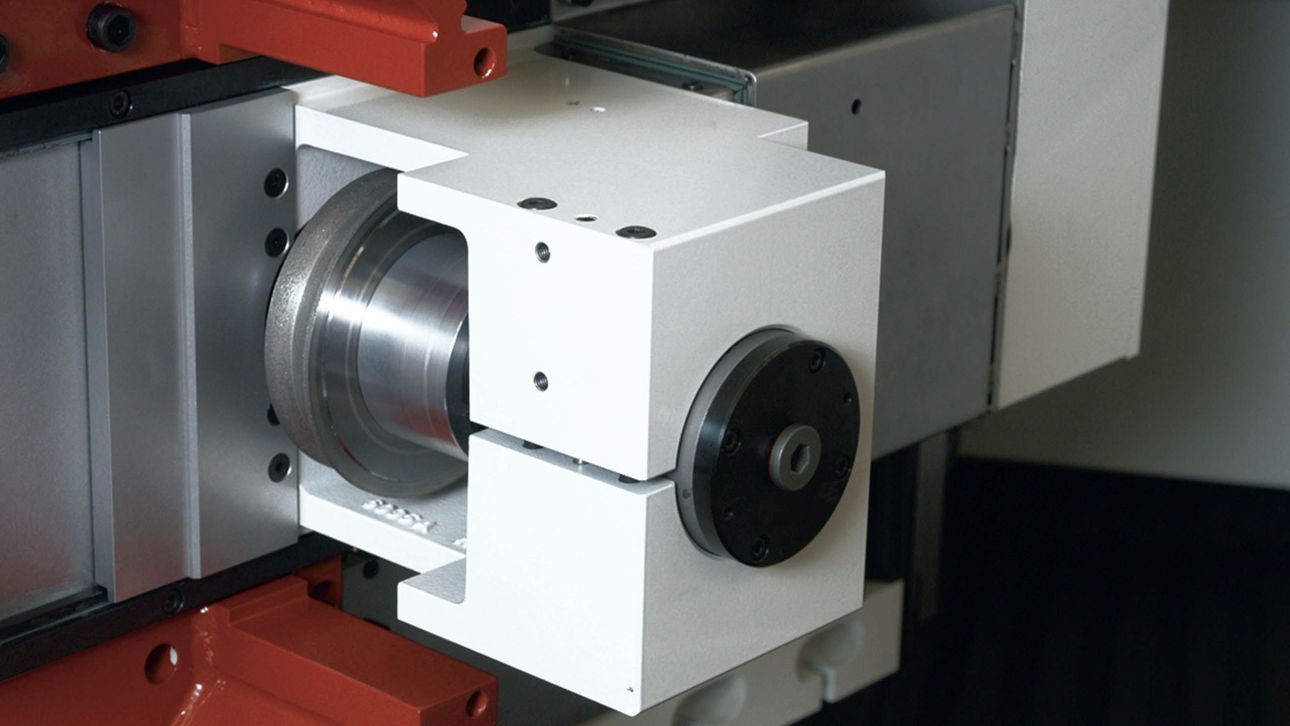

  • 연삭 휠 프로파일링을 위한 추가 NC 축
  • 최적의 접근성을 위한 이동식 전면 패널 포함 인클로저 전체
  • 왼쪽, 오른쪽 또는 위에서 로딩 및 언로딩하기 위한 통합 로딩 유닛 또는 로딩 셀

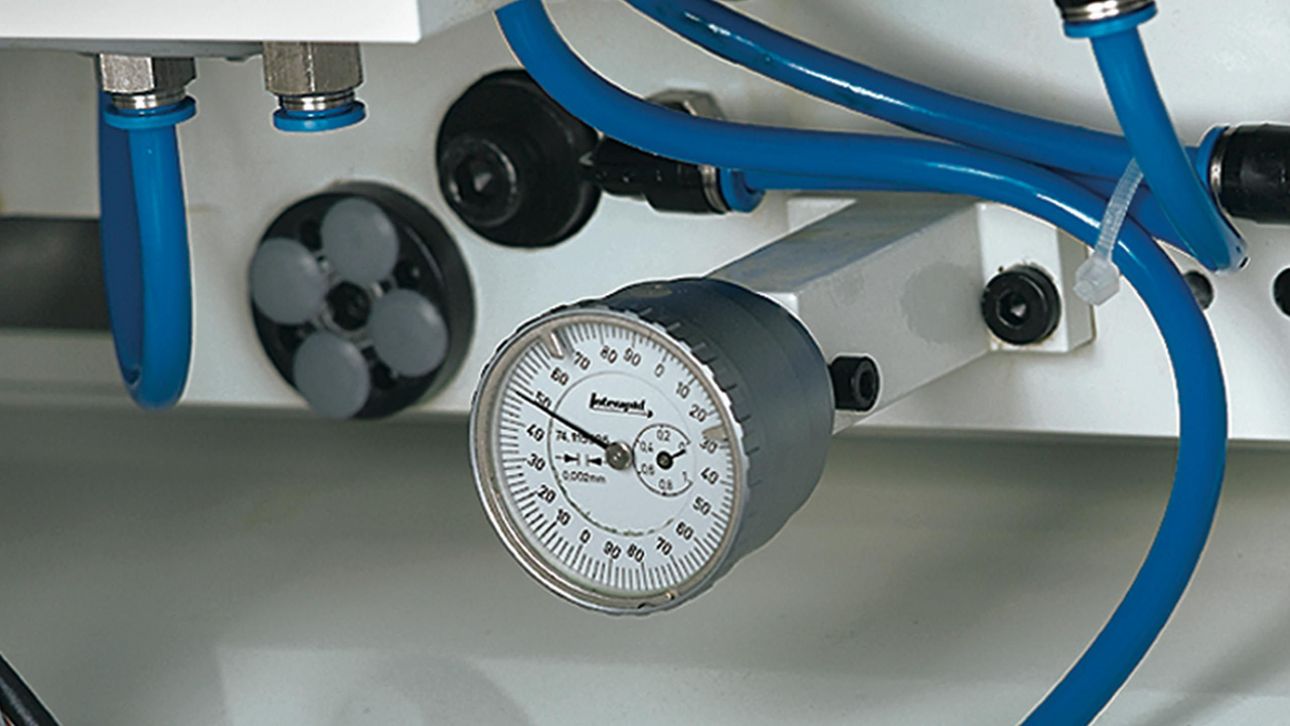

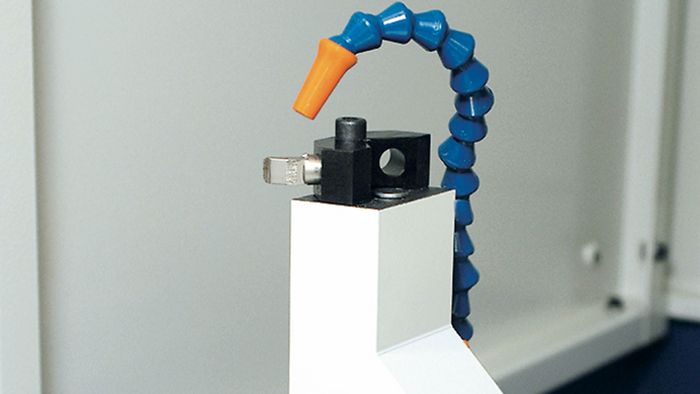

  • 다양한 액세서리

소프트웨어:

  • Fanuc 31i-A의 StuderWIN을 통한 간편한 프로그래밍
  • 연삭 및 드레싱 프로그램 생성을 위한 StuderGRIND 프로그래밍 소프트웨어
  • 로더 및 주변 장치용 표준 인터페이스
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 310 mm
최대 X축 이동 속도 15'000 mm/min
최대 Y축 이동 거리 100 mm
최대 Z축 이동 거리 850 mm
최대 Z축 이동 속도 30'000 mm/min

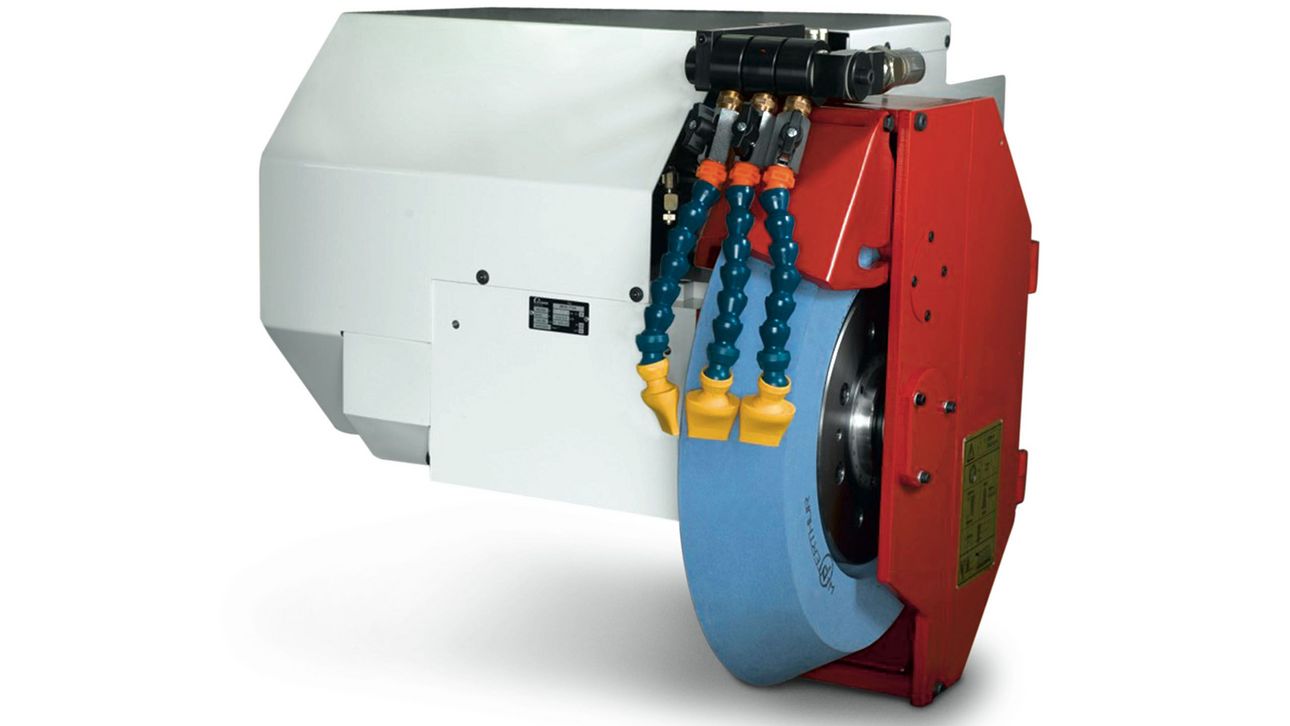

스핀들 드라이브

최대 스핀들 용량 15 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 610 mm
최대 연삭 숫돌 너비 160 mm

회전축

A축 회전 범위 26 °
B축 회전 범위 195 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 700 mm
워크피스 직경 449 mm
최대 워크피스 무게 150 kg
중심 간격 800 mm
중심 높이 225 mm

선형 축

최대 X축 이동 거리 12.2 inch
최대 X축 이동 속도 590 inch/min
최대 Y축 이동 거리 3.9 inch
최대 Z축 이동 거리 33.5 inch
최대 Z축 이동 속도 1'181 inch/min

스핀들 드라이브

최대 스핀들 용량 20.5 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 24 inch
최대 연삭 숫돌 너비 6.3 inch

회전축

A축 회전 범위 26 deg
B축 회전 범위 195 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 27.5 inch
워크피스 직경 17.6 inch
최대 워크피스 무게 330 lbs
중심 간격 39.4 inch
중심 높이 8.8 inch
다운로드
pdf, 4 MB
제품 브로슈어 S22
S22 - 개별 연삭 솔루션을 위한 양산 플랫폼
Download
pdf, 290 KB
STUDER easyload
외경 및 범용 원통 연삭기용
Download
pdf, 1 MB
STUDER easyload NC
외경 및 범용 원통 연삭기용
Download
pdf, 2 MB

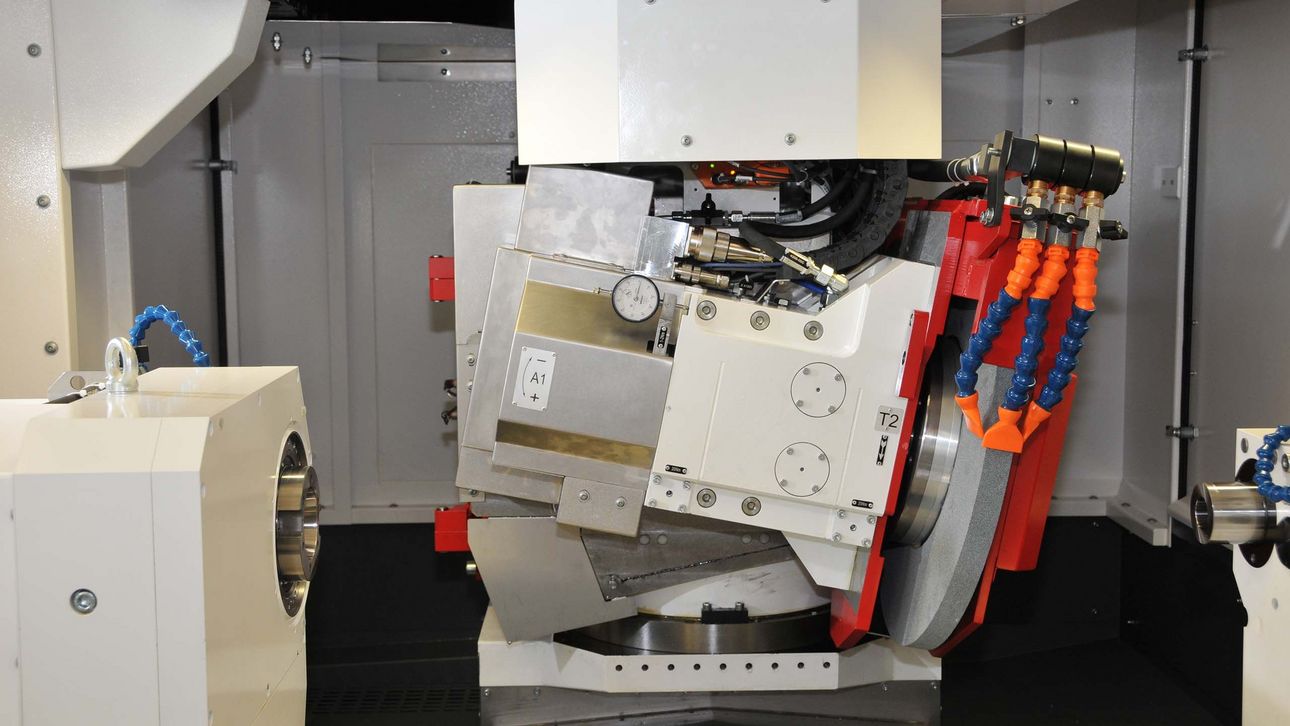

A축
나사산 연삭의 완벽한 정밀성
Download
pdf, 1 MB
WireDress®
최신 기계와 통합 금속 결합제가 사용된 연삭 휠용 드레싱 기술
Download
pdf, 757 KB

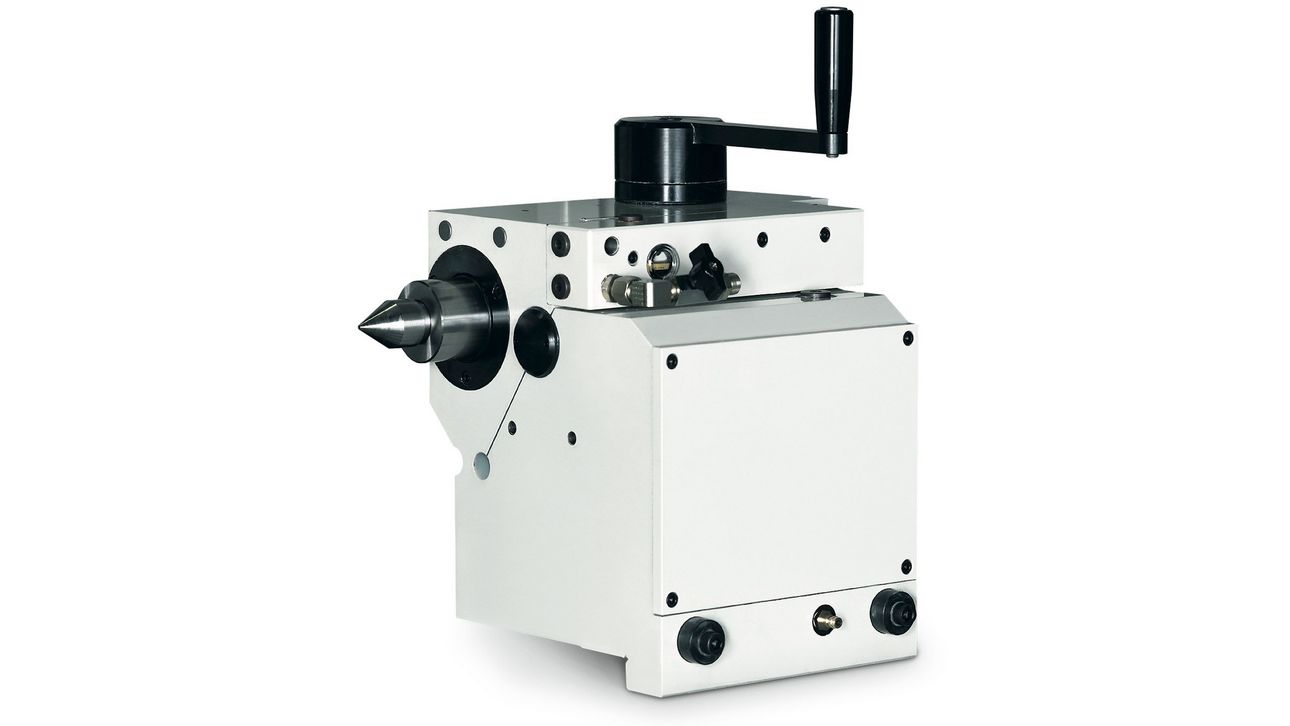

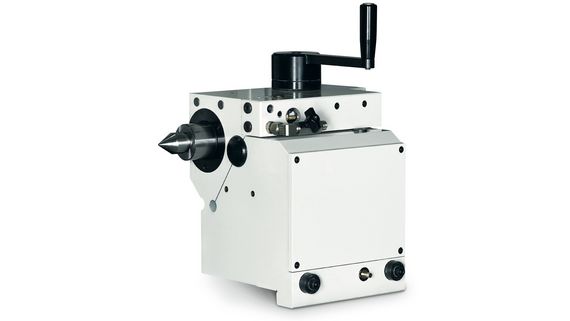

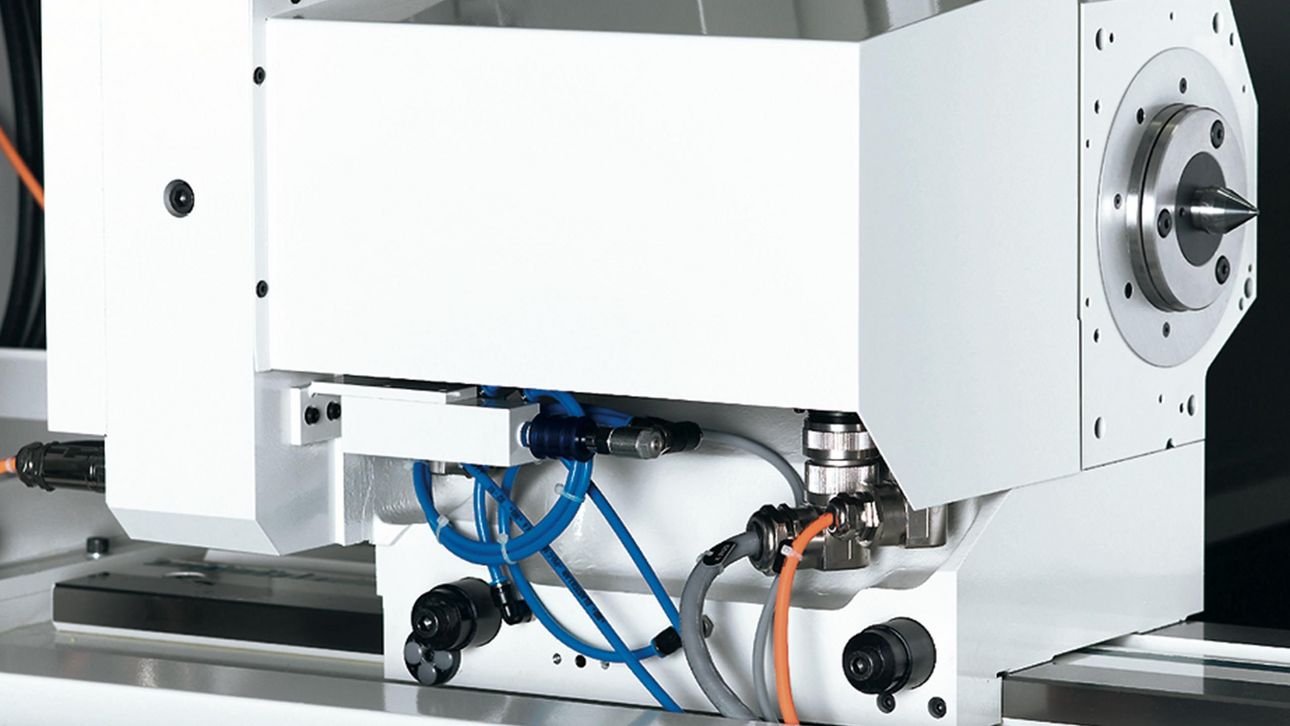

동기화 심압대
동기화된 심압대 드라이브로 더욱 커진 유연성, 더욱 커진 생산성
Download
pdf, 294 KB
LaserControl™
기계에 통합된 레이저 공정 측정 기술
Download
