자동화된 공정을 위한 고성능 설비
기본 데이터

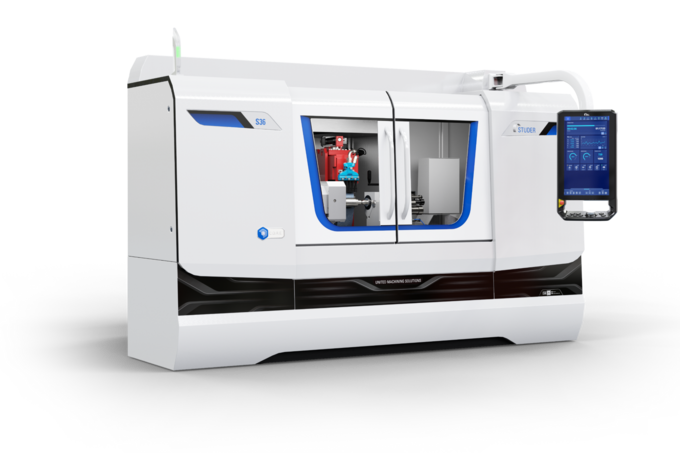

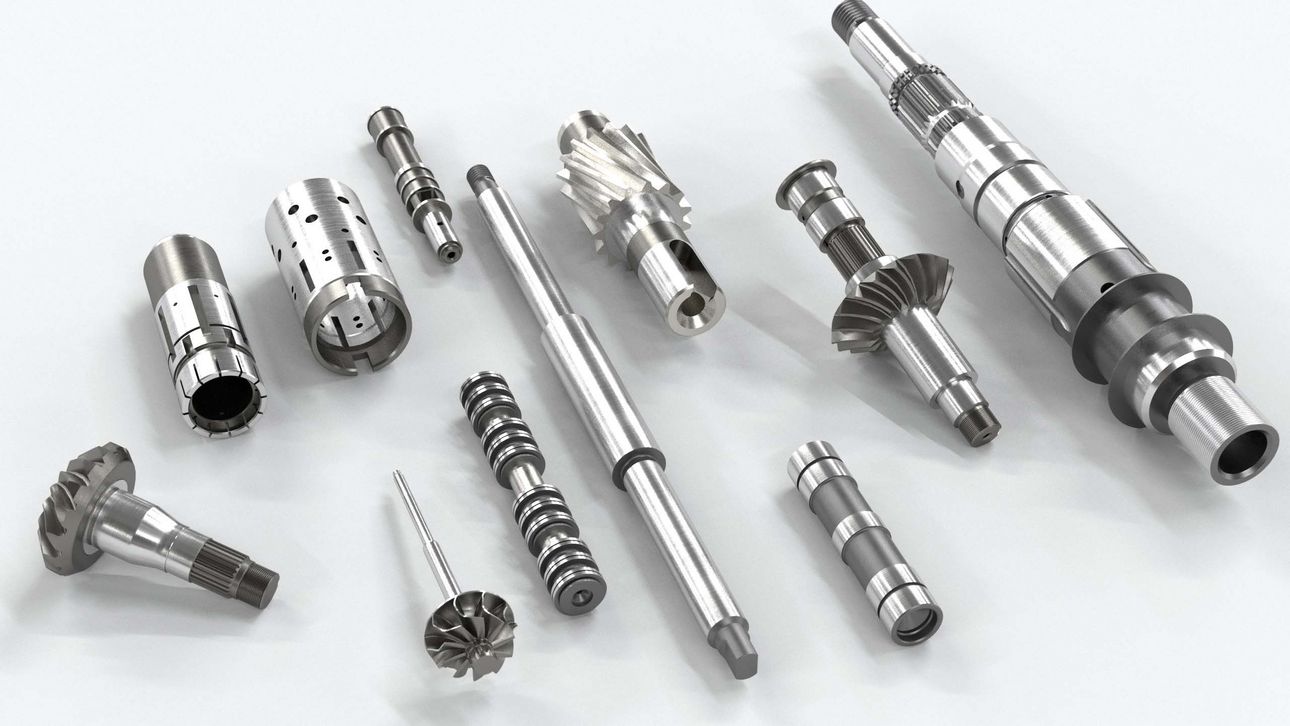

S36은 증가하고 있는 e-모빌리티 관련 부품 생산의 수요에 대응하기 위해 설계되었습니다. 장비는 지름 610mm(24”) 그리고 폭 125mm(4.92”)의 연삭 휠을 장착하여 현재 및 미래에 개발될 전동화 관련 공작물들을 경제적이고 효율적으로 연삭할 수 있습니다. 연삭 휠의 출력은 15kW(20HP)이며, 넓은 휠은 자동차 분야 및 유압분야의 부품들을 한번의 클램핑으로 최고 정밀도를 유지하며 효율적이고 안전하게 연삭합니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

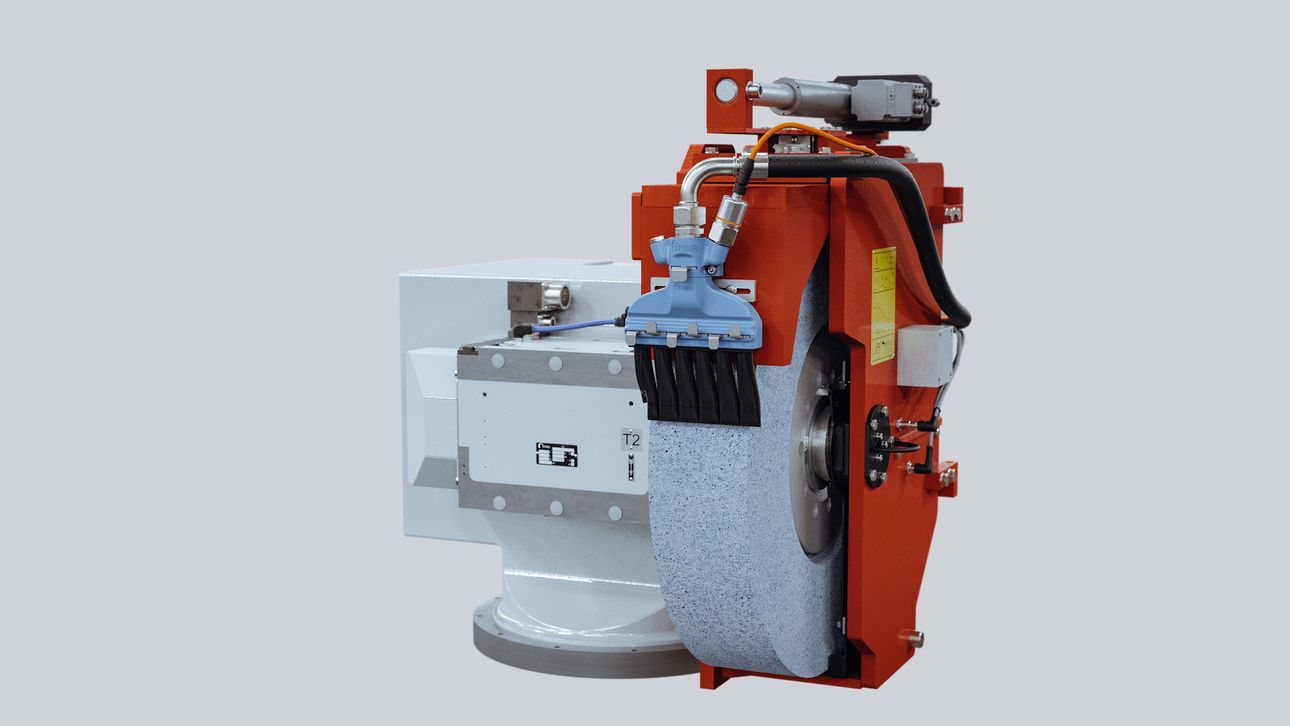

  • 연삭 휠이 우측에 있는 외경 연삭 휠 헤드 0° / 15° / 30°
  • 주파수 제어 모터 외경 연삭 스핀들
  • 워크헤드 C 축
  • 드레싱 유닛 장착을 위한 내장형 더블 T 슬롯
  • C.O.R.E. 패널
  • 연삭 공정의 셋업을 위한 포터블 제어 유닛(PCU)
  • 두개의 슬라이딩 도어를 포함한 전체 커버
  • Granitan® S103 미네랄 캐스트 기계 베이스

소프트웨어:

  • C.O.R.E. 조작 시스템
  • StuderPictogramming을 통한 매우 단순한 프로그래밍
  • 로더 및 부대장치를 위한 표준 인터페이스
  • 유연하게 업그레이드 가능한 내장 소프트웨어 모듈
  • 외부 PC에서 연삭 및 드레싱 프로그램 생성을 위한 StuderWIN 프로그래밍 소프트웨어 (옵션)
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 800 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 15 kW
최대 회전수 1'500 /min
최대 연삭 숫돌 직경 610 mm
최대 연삭 숫돌 너비 125 mm

회전축

C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 0 - 800 mm
워크피스 직경 0 - 449 mm
최대 워크피스 무게 150 kg
중심 간격 650 mm
중심 높이 225 mm

선형 축

최대 X축 이동 거리 14.5 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 31.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 20.5 hp
최대 회전수 1'500 rpm
최대 연삭 숫돌 직경 24 inch
최대 연삭 숫돌 너비 4.92 inch

회전축

C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 0 - 31.5 inch
워크피스 직경 0 - 17.6 inch
최대 워크피스 무게 330 lbs
중심 간격 25.6 inch
중심 높이 8.8 inch
다운로드
pdf, 6 MB
제품 브로슈어 S36
S36 – 자동화된 공정을 위한 고성능 설비
Download
pdf, 553 KB
동기화 심압대
동기화 심압대로 더 큰 유연성, 더 큰 생산성
Download
