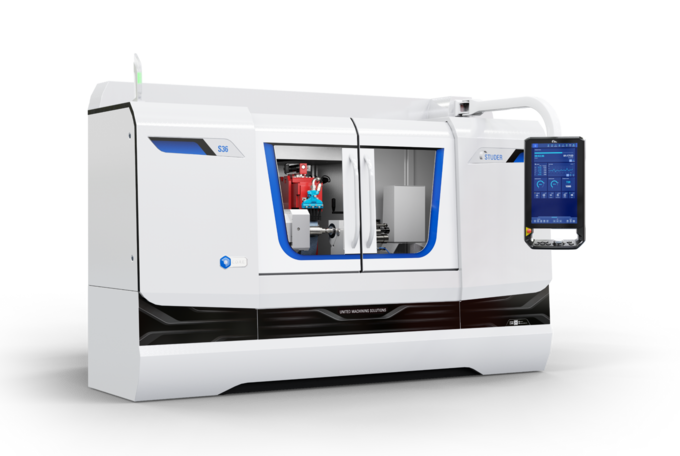

Die Leistungsfähige für automatisierte Prozesse.
Eckdaten

Die S36 wurde für den steigenden Bedarf an Produktionslösungen rund um die E-Mobilität konzipiert. Um bekannte und künftig noch hinzukommende Werkstücke in diesem Sektor wirtschaftlich und effizient zu schleifen, steht die Maschine mit einer Schleifscheibe Ø 610 mm und 125 mm Breite zur Verfügung. Die hohe Schleifspindelleistung von 15 kW und die grosse Schleifscheibe erlauben eine effiziente, sichere Schleifbearbeitung von Automobil- und Hydraulikbauteilen in einer Aufspannung bei höchster Präzision.

Bilder
Hardware / Software

Hardware:

  • Aussen- Schleifspindelstock mit Scheibe rechts, 0° / 15° / 30°
  • Frequenzgesteuerte Motorschleifspindel zum Aussenschleifen
  • C-Achse zu Werkstückspindelstock
  • Im Werkzeugtisch integrierte Doppel-T-Nut für Abrichtvorrichtung
  • C.O.R.E. Panel
  • Handbediengerät (PCU) zum Einrichten nahe am Schleifprozess
  • Vollverkleidung mit zwei Schiebetüren
  • Maschinenbett aus Mineralguss Granitan® S103

Software:

  • C.O.R.E. OS Betriebssystem
  • Einfachste Programmierung dank StuderPictogramming
  • Standardisierte Schnittstellen für Laderund Peripheriegeräte
  • Flexibel erweiterbar mit Integrated-Softwaremodulen
  • StuderWINprogramming (Option) für das Erstellen von Schleif- und Abrichtprogrammen auf einem externen PC
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 370 mm
Max. Verfahrgeschwindigkeit X-Achse 15'000 mm/min
Max. Verfahrweg Z-Achse 800 mm
Max. Verfahrgeschwindigkeit Z-Achse 20'000 mm/min

Spindelantrieb

Max. Spindelleistung 15 kW
Max. Drehzahl 1'500 /min
Max. Schleifscheibendurchmesser 610 mm
Max. Schleifscheibenbreite 125 mm

Schwenkachsen

Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 0 - 800 mm
Werkstückdurchmesser 0 - 449 mm
Max. Werkstückgewicht 150 kg
Spitzenweite 650 mm
Spitzenhöhe 225 mm

Linearachsen

Max. Verfahrweg X-Achse 14.5 inch
Max. Verfahrgeschwindigkeit X-Achse 590 inch/min
Max. Verfahrweg Z-Achse 31.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 20.5 hp
Max. Drehzahl 1'500 rpm
Max. Schleifscheibendurchmesser 24 inch
Max. Schleifscheibenbreite 4.92 inch

Schwenkachsen

Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 31.5 inch
Werkstückdurchmesser 0 - 17.6 inch
Max. Werkstückgewicht 330 lbs
Spitzenweite 25.6 inch
Spitzenhöhe 8.8 inch
