自動プロセスに適した高 性能マシン
基本技術データ

S36は、Eモビリティに関連する生産ソリューションに対する ニーズの高まりに対応することを主な目的として設計されて います。この分野での既存の、そして今後登場する工作物を 経済的かつ効率的に研削できるように、この研削盤には直 径610 mm、幅125 mmの砥石が装備されています。研削ス ピンドルの出力が15 kWと高く、大型砥石が装備されている ため、自動車部品や油圧部品の効率的で確実な研削加工が 1回のクランプで最高レベルの精度で実現します。

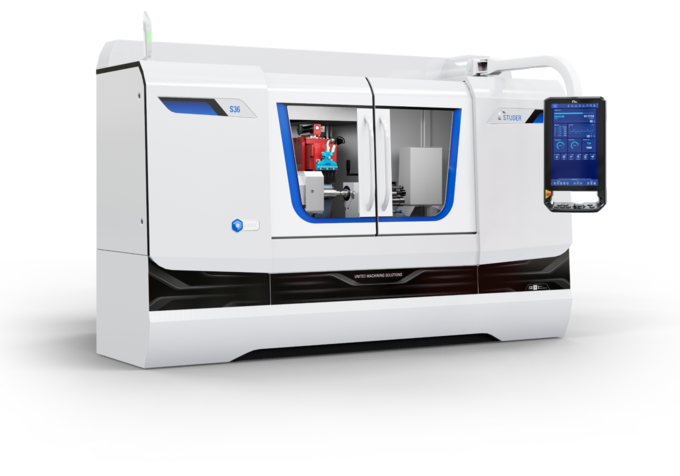

画像
ハードウェア / ソフトウェア

Hardware:

  • 固定式砥石台、砥石右側 0° / 15° / 30°
  • 外径研削用の周波数制御式モータ研 削スピンドル
  • C軸を主軸台に装備
  • テーブル上、ダブルTスロット溝追加 で 任意なドレスユニット位置可能
  • C.O.R.E. 操作パネル
  • 両開きスライド付全閉カバー
  • Granitan®S103製ミネラルキャストマ シンベッド

Software:

  • C.O.R.E. OSオペレーティングシステム
  • StuderPictogrammingによる非常に 簡単なプログラミング
  • ローダや周辺装置にも利用可能な標 準化されたインターフェース
  • フレキシブルにアップグレード可能 な モジュール式ソフトウェア
  • StuderWIN プログラミングソフトウェ ア 外部PCで研削/ドレスプログラム の 作成が可能(オプション)
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 800 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 15 kW
最高速度 1'500 /min
最大砥石径 610 mm
最大研削砥石幅 125 mm

旋回軸

旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 800 mm
ワーク径 449 mm
ワーク最大重量 150 kg
最大加工長 650 mm
最大加工径 225 mm

直線軸

最大移動距離 X軸 14.5 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 31.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 20.5 hp
最高速度 1'500 rpm
最大砥石径 24 inch
最大研削砥石幅 4.92 inch

旋回軸

旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 31.5 inch
ワーク径 17.6 inch
ワーク最大重量 330 lbs
最大加工長 25.6 inch
最大加工径 8.8 inch
