중간 크기의 정밀 부품에 대한 고전적인 기계.
기본 데이터

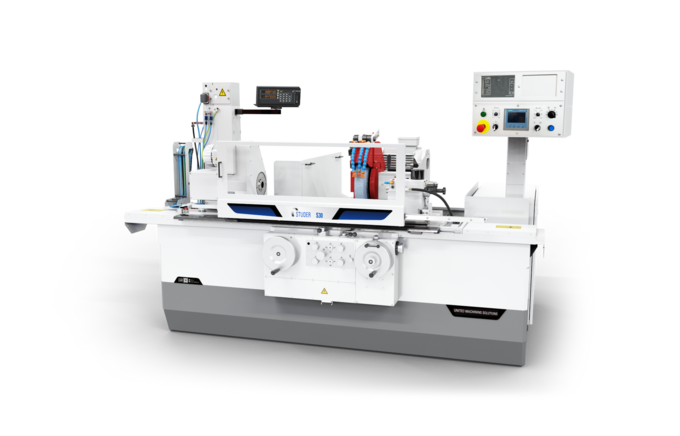

S30은 개별 배치 생산 및 소규모 배치 생산 시 중간 크기의 가공품을 위한 원통 연삭기입니다. 센터 간 거리는 650mm(25.6")/1000mm(40"), 센터 높이는 125mm(4.9")/ 175mm(6.9") / 225mm(8.8")입니다. 최대 중량 130kg(286lbs)의 가공품을 기계로 가공할 수 있습니다.

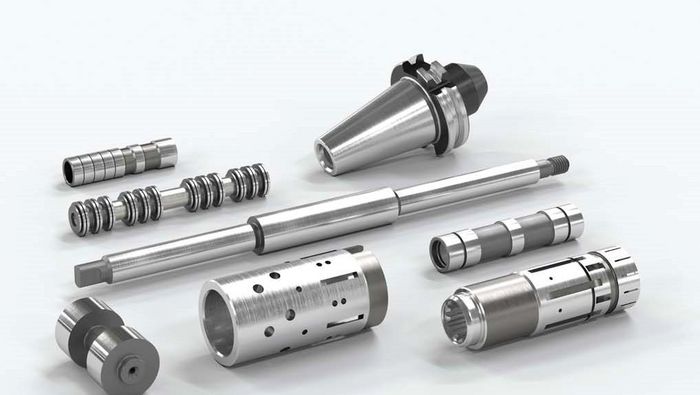

중형 부품들을 생산하는 모든 부문에 적합합니다. 이렇듯 사용이 간편하고 합리적인 가격을 갖춘 기계에는 테스트를 거친 유압 인피드 시스템이 있습니다. 이 시스템은 조작이 쉽고 기계를 매우 신속하게 리셋할 수 있습니다. Granitan® S103 머신 베드는 기술적으로 우수한 구성품 장착을 위한 기초를 제공하며, 원통 연삭기의 최고의 정밀성, 성능 및 신뢰성을 오랜 기간동안 보장합니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

  • 옵션 휠 헤드:
    - 좌측과 우측에 연삭 휠이 있는 터렛 휠 헤드, 그리고 0° 및 180° 에서 정지하는 5° 수동 Hirth 스위블 부가 장치(옵션)
    - 좌측의 연삭 휠이 장착된 외경 휠 헤드
  • 테이블은 10° / 8.5° 회전이 가능합니다.

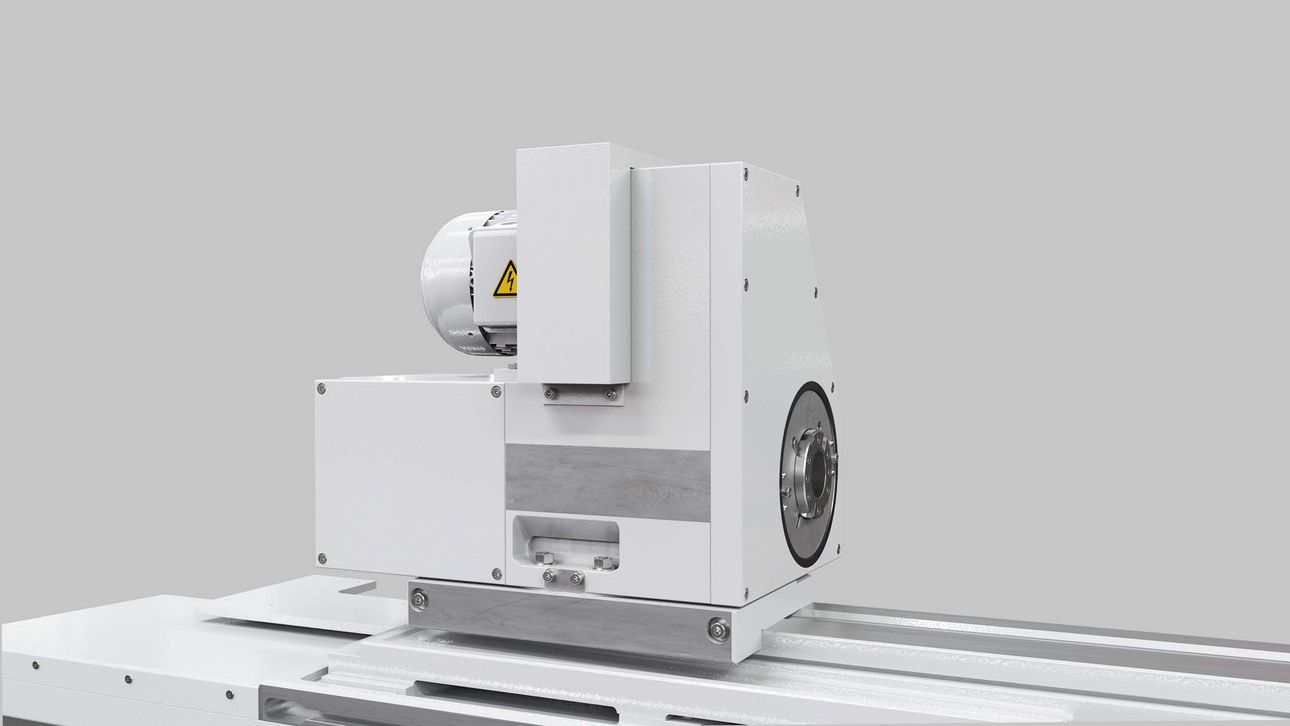

  • 유체동력 베어링을 표준으로 장착하고 롤러 베어링 워크헤드(옵션)를 장착하면 고정된 센터와 회전 센터 사이에서 연삭 작업을 진행할 수 있습니다.

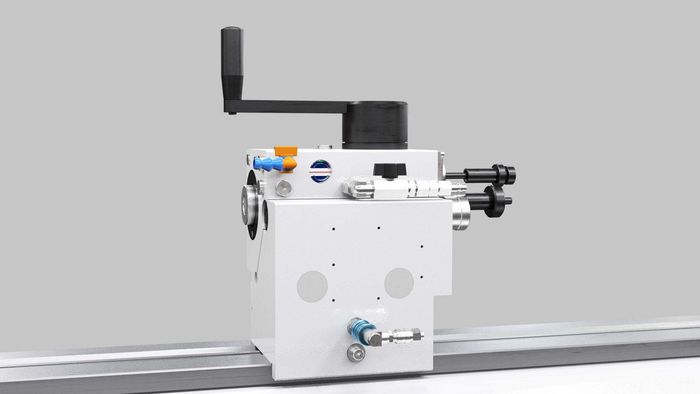

  • 센터 압력을 조절할 수 있는 심압대 및 빠르고 쉬운 원통도 보정을 위한 미세 조정

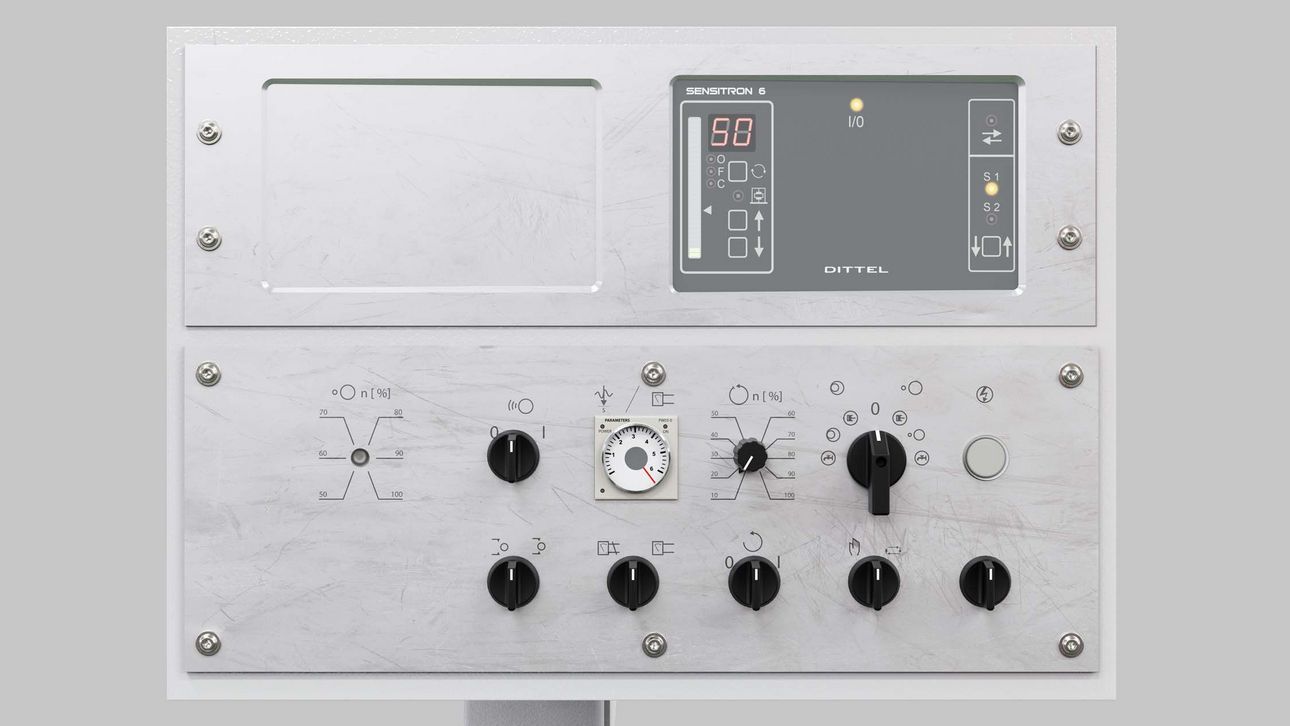

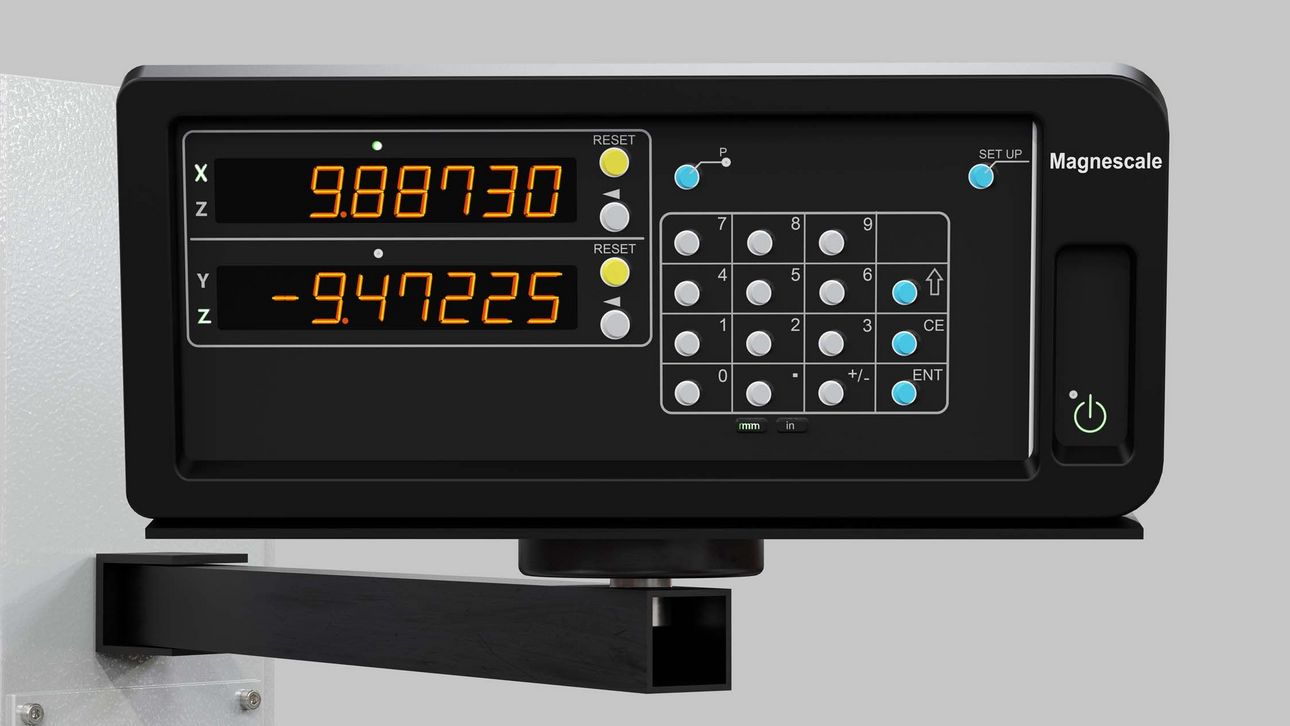

  • 기계에 연결된 제어 캐비닛. 공정 내 측정 및 Sensitron 포함하도록 확장 가능
  • Granitan® S103 미네랄 캐스팅 기계 베이스
  • 자동 차단 기능을 갖춘 자동 연삭 사이클:
    - 빠른 인피드
    - 연삭 피드 1 및 2
    - 스파크 아웃
  • 피드 핸드휠을 사전 설정된 연삭 허용치로 신속하게 이동
  • 빠른 인피드를 사용/미사용한 플런지 연삭 및 트래버스 연삭
  • 한 번의 클램핑으로 외경 및 내경 연삭 가능
기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 260 mm
최대 X축 이동 속도 6 mm/min
최대 Z축 이동 거리 700 mm
최대 Z축 이동 속도 5'000 mm/min

스핀들 드라이브

최대 스핀들 용량 6 kW
최대 회전수 2'110 /min
최대 연삭 숫돌 직경 500 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 180 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 650 mm
워크피스 직경 449 mm
최대 워크피스 무게 130 kg
중심 간격 650 mm
중심 높이 225 mm

선형 축

최대 X축 이동 거리 10.2 inch
최대 X축 이동 속도 0.24 inch/min
최대 Z축 이동 거리 27.5 inch
최대 Z축 이동 속도 197 inch/min

스핀들 드라이브

최대 스핀들 용량 8 hp
최대 회전수 1'340 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 180 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 25.6 inch
워크피스 직경 17.6 inch
최대 워크피스 무게 286 lbs
중심 간격 39.4 inch
중심 높이 8.8 inch

선형 축

최대 X축 이동 거리 260 mm
최대 X축 이동 속도 6 mm/min
최대 Z축 이동 거리 1'050 mm
최대 Z축 이동 속도 5'000 mm/min

스핀들 드라이브

최대 스핀들 용량 6 kW
최대 회전수 2'110 /min
최대 연삭 숫돌 직경 500 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 180 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 1'000 mm
워크피스 직경 449 mm
최대 워크피스 무게 130 kg
중심 간격 1'000 mm
중심 높이 225 mm

선형 축

최대 X축 이동 거리 10.2 inch
최대 X축 이동 속도 0.24 inch/min
최대 Z축 이동 거리 41.3 inch
최대 Z축 이동 속도 197 inch/min

스핀들 드라이브

최대 스핀들 용량 8 hp
최대 회전수 1'340 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 180 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 39.4 inch
워크피스 직경 17.6 inch
최대 워크피스 무게 286 lbs
중심 간격 39.4 inch
중심 높이 8.8 inch
다운로드
pdf, 7 MB
제품 브로슈어 S30
S30 - 중간 크기의 정밀 부품에 대한 고전적인 기계.
