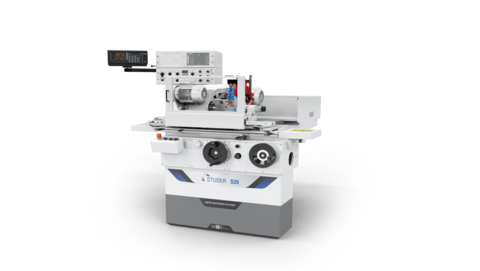

Die Hydraulische
für mittelgrosse präzise Teile.
Eckdaten
Die Rundschleifmaschine eignet sich für den Einsatz in jeder Branche, wo präzise mittelgrosse Teile gefertigt werden. Diese einfache, preisgünstige Maschine verfügt über eine bewährte hydraulische Steuerung. Die Bedienung ist sehr einfach und das Umrichten der Maschine ist in kurzer Zeit realisierbar. Das Maschinenbett aus Granitan® S103 bildet die Basis für den Aufbau der technologisch hochstehenden Komponenten zu einer Rundschleifmaschine, die über Jahre höchste Präzision, Leistung und Zuverlässigkeit garantiert.
Weiterlesen
Bilder
Hardware / Software
Hardware:
- Schleifspindelstock wählbar:
- Revolver-Schleifspindelstock mit Schleifscheibe links, rechts und Innenschleifvorrichtung (Option) mit manueller Schwenkung 5° Hirth auf Anschlag 0° und 180°
- Aussen-Schleifspindelstock mit Schleifscheibe links - Maschinentisch schwenkbar 10° / 8,5°
- Werkstückspindelstock Standard mit hydrodynamischer Lagerung und Werkstückspindelstock (Option) mit Wälzlagerung ermöglichen sowohl zwischen feststehenden Spitzen, als auch mit umlaufenden Spitzen zu schleifen
- Reitstock mit einstellbarem Spitzendruck und einer Feinverstellung für schnelle und einfache Zylindrizitätskorrektur
- Steuerschrank fest mit Maschine verbunden. Ausbaubar für Messsteuerung und Sensitron
- Maschinenbett aus Mineralguss Granitan® S103
- Automatischer Schleifzyklus mit Ausschaltautomatik:
- Schnellzustellung
- Arbeitsvorschub 1 und 2
- Ausfunken - Eilrücklauf des Vorschubhandrads auf die eingestellte Schleifzugabe
- Einstechschleifen und Pendelschleifen mit oder ohne Schnellzustellung
- Aussen- und Innenschleifen in einer Aufspannung möglich
Technische Daten
Linearachsen
Max. Verfahrweg X-Achse
260 mm
Max. Verfahrgeschwindigkeit X-Achse
6 mm/min
Max. Verfahrweg Z-Achse
700 mm
Max. Verfahrgeschwindigkeit Z-Achse
5'000 mm/min
Spindelantrieb
Max. Spindelleistung
6 kW
Max. Drehzahl
2'110 /min
Max. Schleifscheibendurchmesser
500 mm
Max. Schleifscheibenbreite
80 mm
Schwenkachsen
Schwenkbereich B-Achse
180 °
Schwenkbereich C-Achse
∞ °
Werkstückdaten
Werkstücklänge
0 -
650 mm
Werkstückdurchmesser
0 -
449 mm
Max. Werkstückgewicht
130 kg
Spitzenweite
650 mm
Spitzenhöhe
225 mm
Linearachsen
Max. Verfahrweg X-Achse
260 mm
Max. Verfahrgeschwindigkeit X-Achse
6 mm/min
Max. Verfahrweg Z-Achse
1'050 mm
Max. Verfahrgeschwindigkeit Z-Achse
5'000 mm/min
Spindelantrieb
Max. Spindelleistung
6 kW
Max. Drehzahl
2'110 /min
Max. Schleifscheibendurchmesser
500 mm
Max. Schleifscheibenbreite
80 mm
Schwenkachsen
Schwenkbereich B-Achse
180 °
Schwenkbereich C-Achse
∞ °
Werkstückdaten
Werkstücklänge
0 -
1'000 mm
Werkstückdurchmesser
0 -
449 mm
Max. Werkstückgewicht
130 kg
Spitzenweite
1'000 mm
Spitzenhöhe
225 mm
