복잡한 연삭 작업을 위한
범용 제품.
기본 데이터

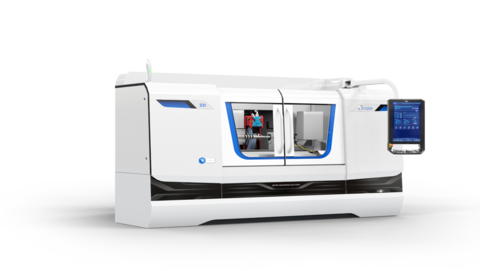

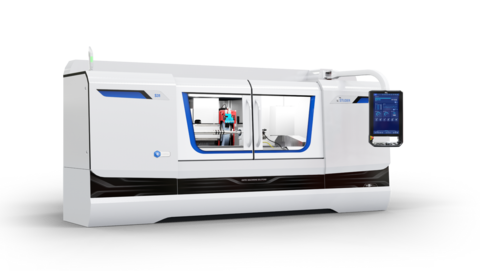

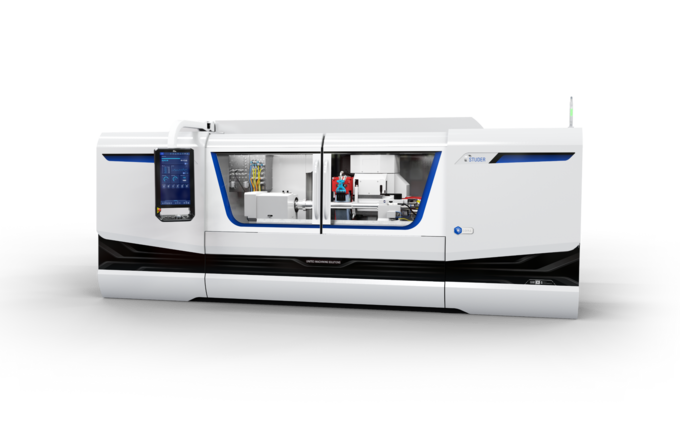

S41은 대형 가공품을 위한 CNC 범용 원통형 연삭기입니다. 센터 간 거리는 1000mm(40") / 1600mm(63"), 센터 높이는 225mm(8.8") / 275mm(10.8")입니다. 최대 중량 250kg(550lbs)의 가공품을 기계로 가공할 수 있습니다.
S41은 최신 세대의 CNC 범용 원통 연삭기입니다. 혁신적인 StuderGuide® 가이드웨이 시스템, 선형 모터가 장착된 고정밀 축 드라이브, B축의 매우 빠른 다이렉트 드라이브, 훨씬 더 넓은 휠 헤드 선택 변수 등 많은 기술적 특징을 자랑합니다.
이미지
하드웨어 / 소프트웨어
하드웨어:

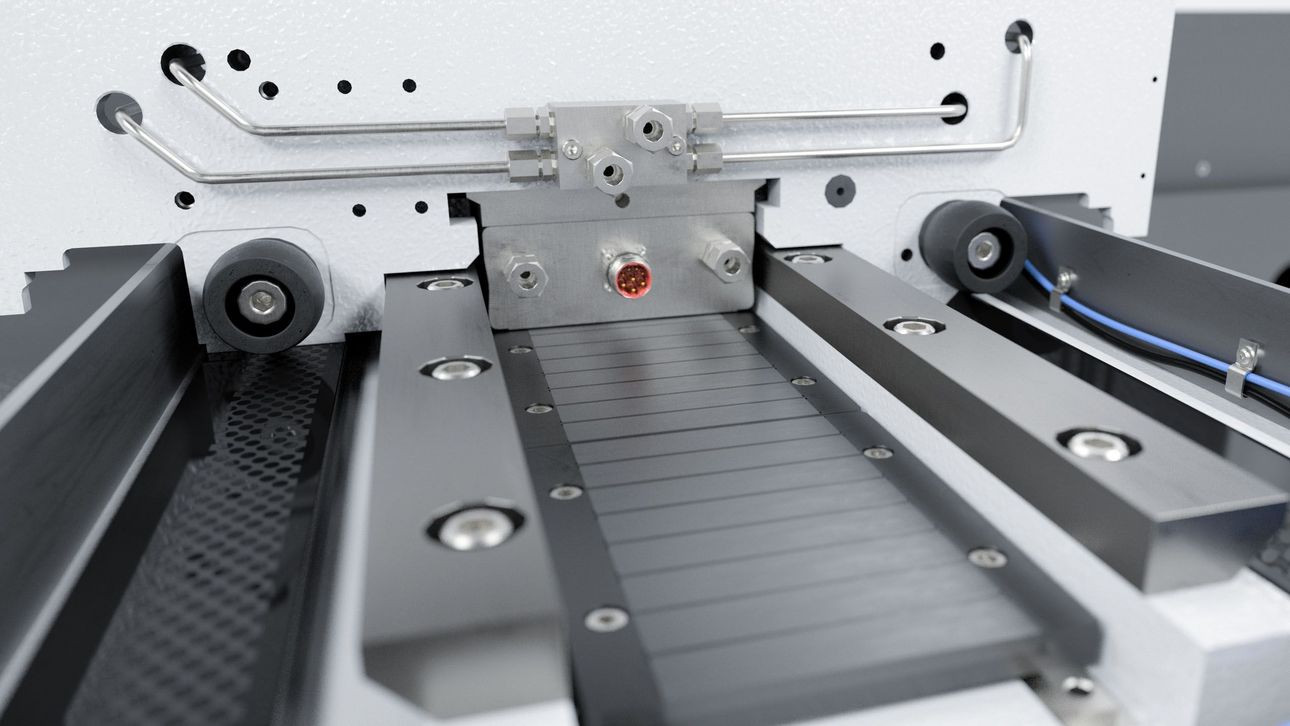

- 리니어 드라이브가 장착된 StuderGuide® 가이드 시스템

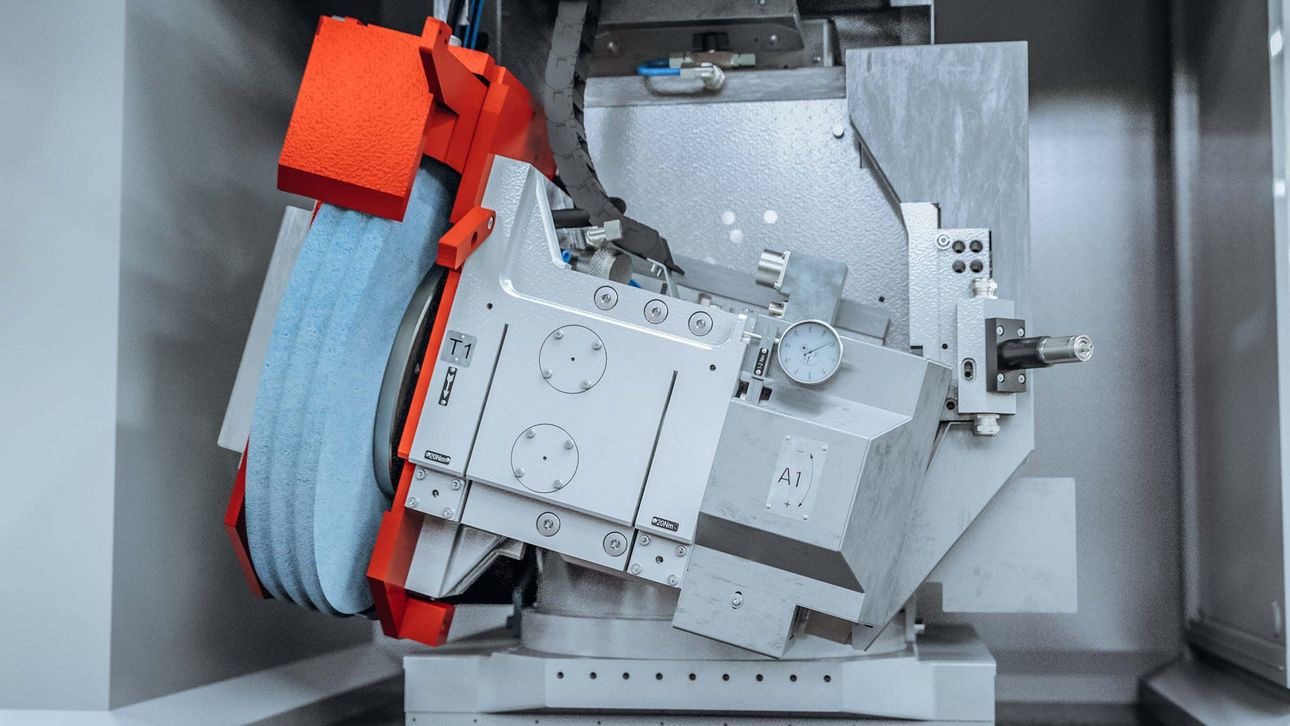

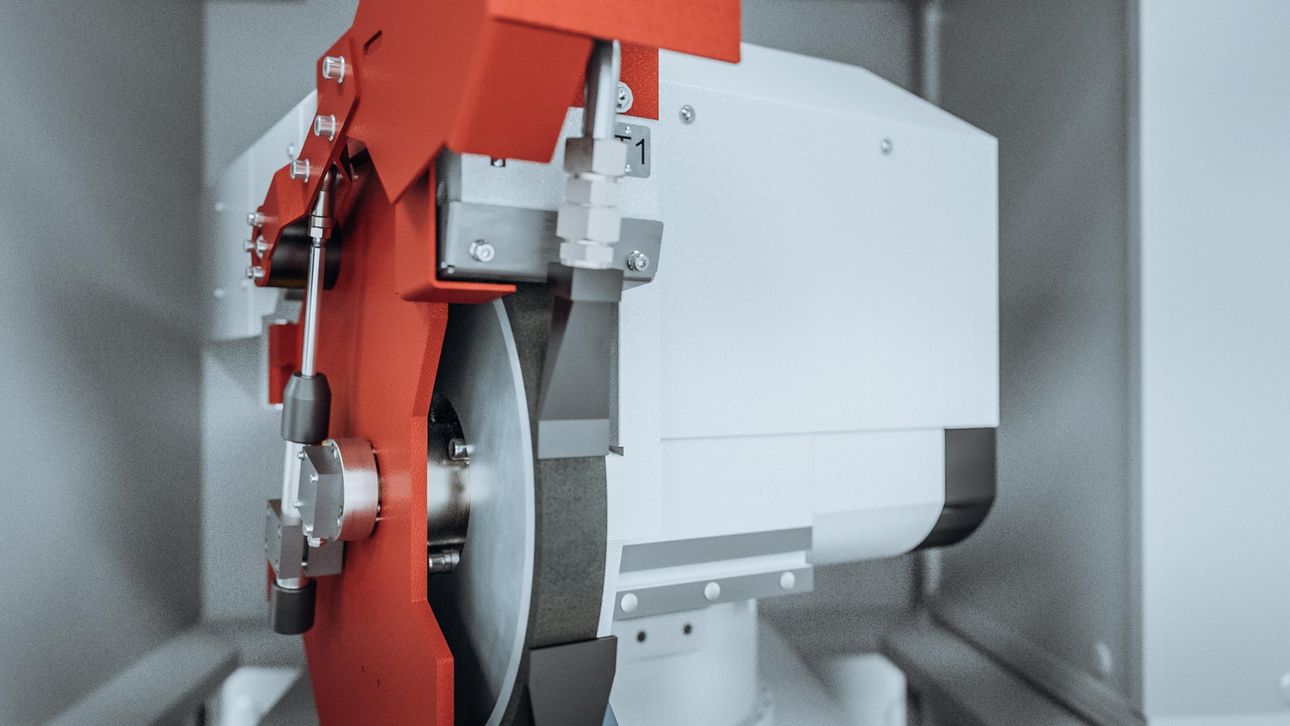

- 직접 구동 방식 및 0.00005° 해상도의 터렛 휠 헤드
- 최대 4개의 연삭 휠을 사용한 완벽한 가공

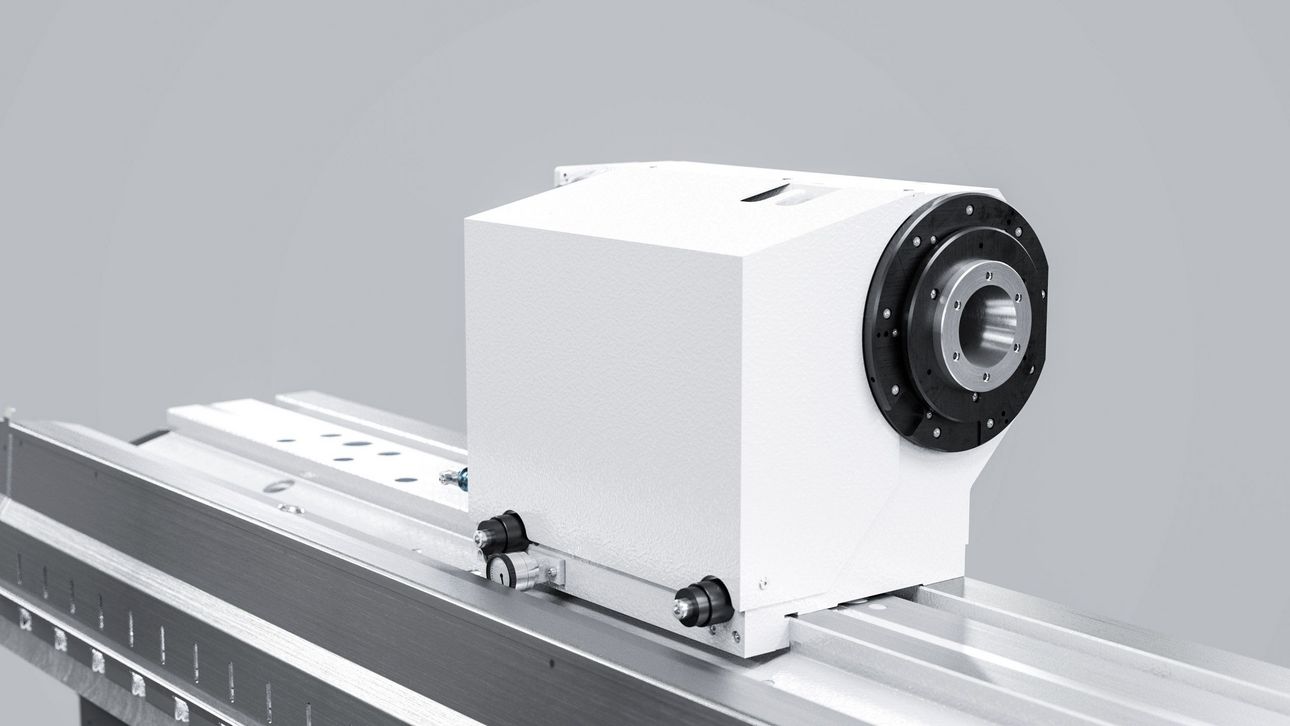

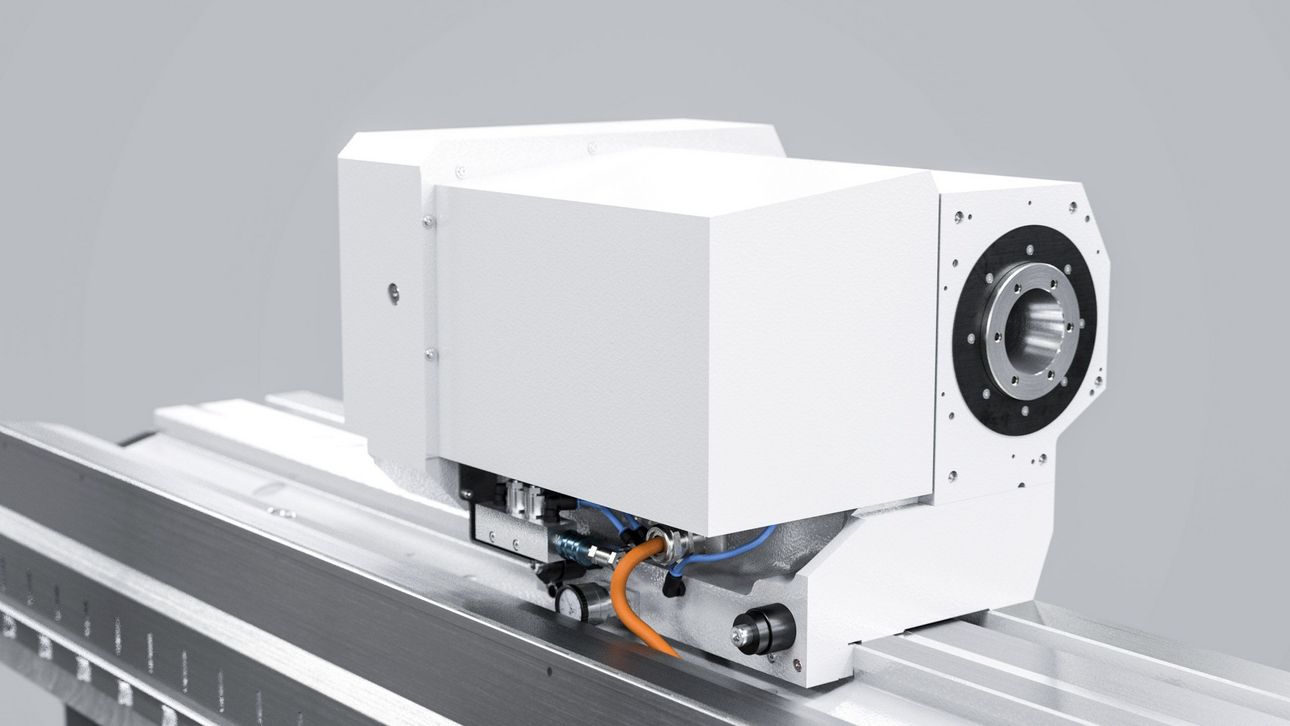

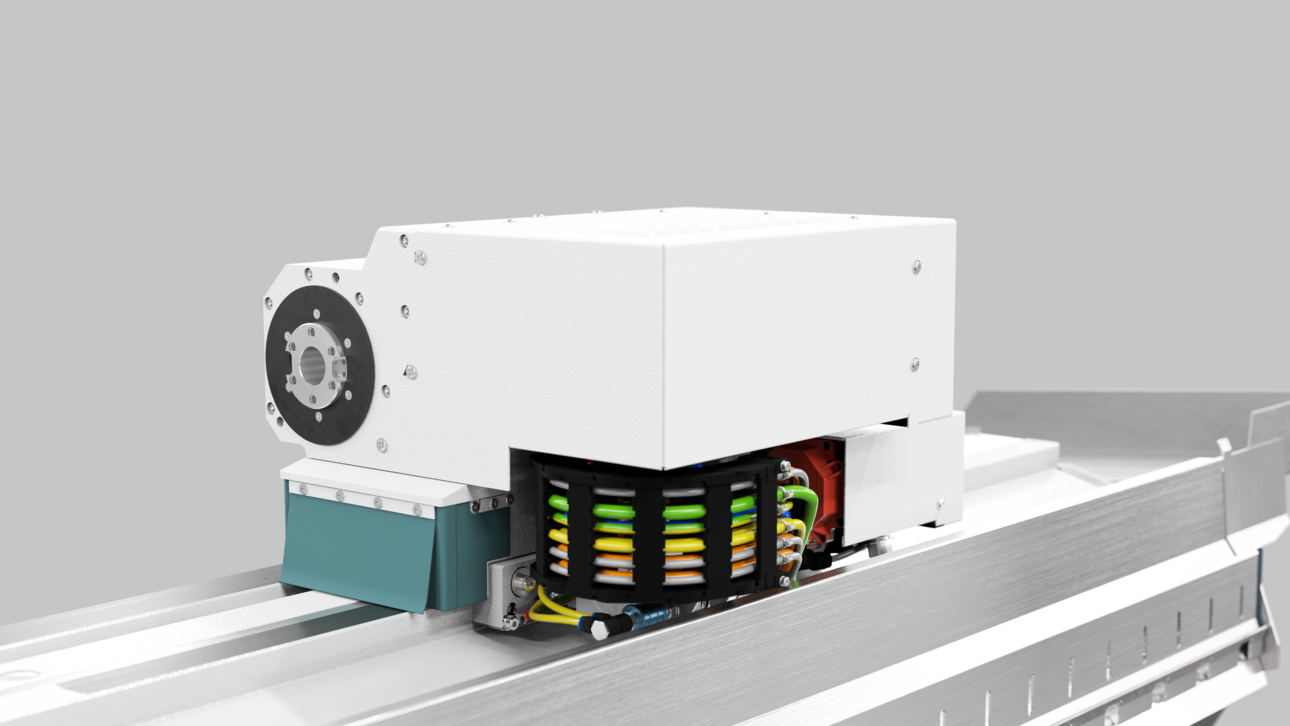

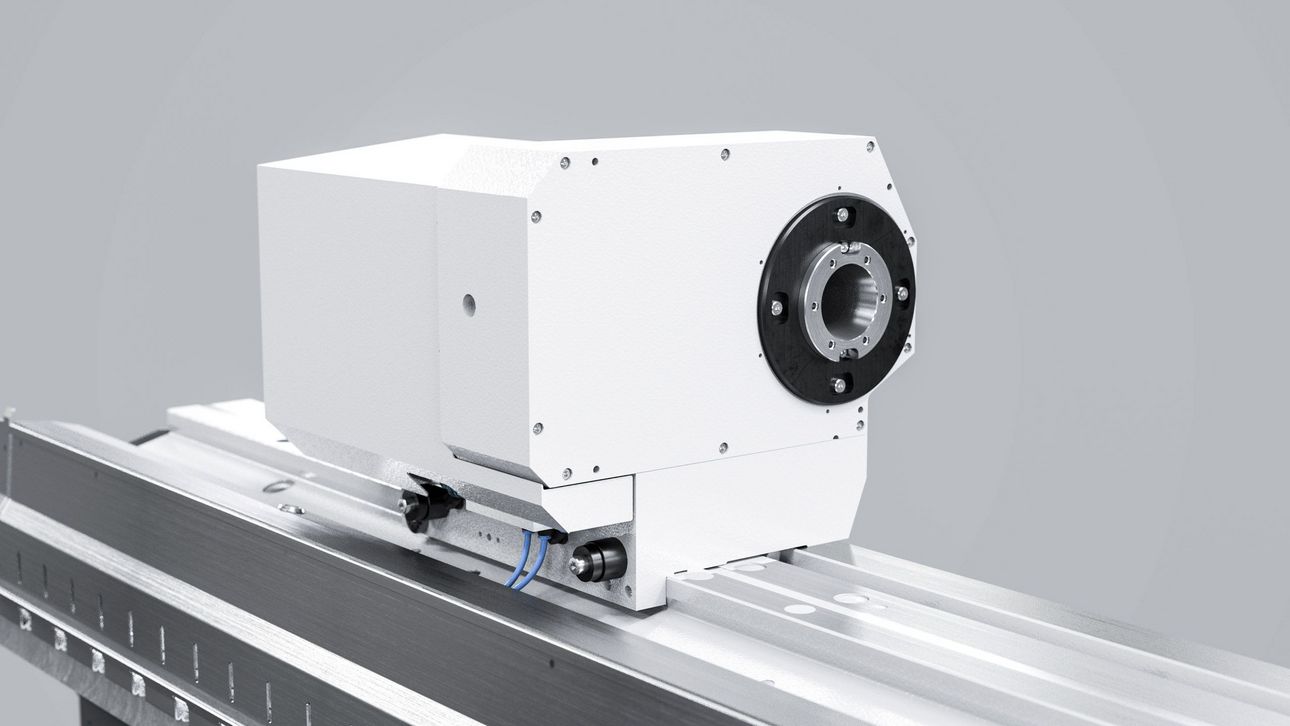

- 형상 및 나사산 연삭을 위한 워크헤드용 C축

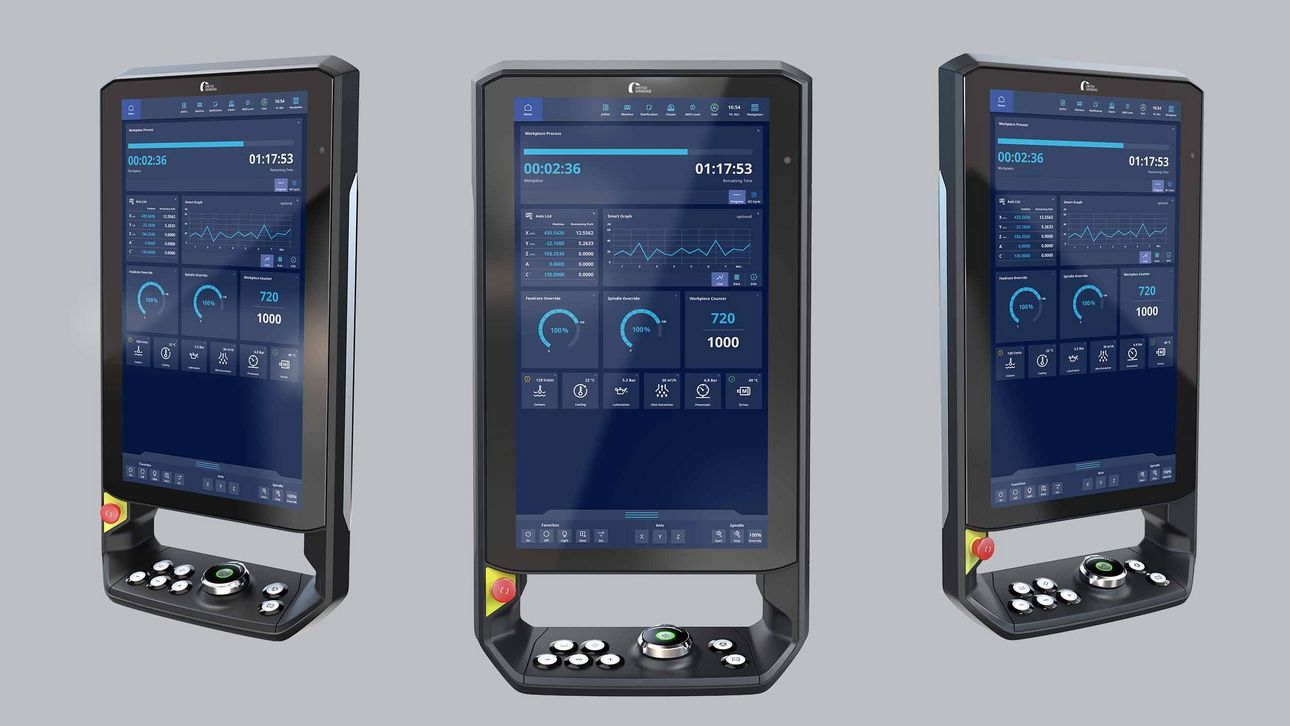

- C.O.R.E. 패널
- 연삭 공정의 셋업을 위한 수동 제어 유닛(PCU)
- 슬라이딩 도어 두 개가 있는 전체 인클로저
- Granitan® S103 미네랄 캐스팅 기계 베이스
소프트웨어:
- C.O.R.E. OS 제어 시스템
- StuderWIN를 통해 매우 간단한 작동 및 프로그래밍 가능
- 내장형 연삭 전문지식 제공StuderTechnology
- 연삭 및 드레싱 프로그램을 기계 조작부 또는 외부 PC에서 직접 생성하기 위한 StuderGRIND 프로그래밍 소프트웨어
- STUDER QuickSet 으로 설정 및 재설정 시간 단축

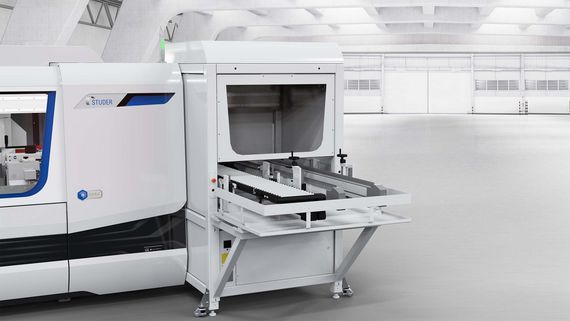

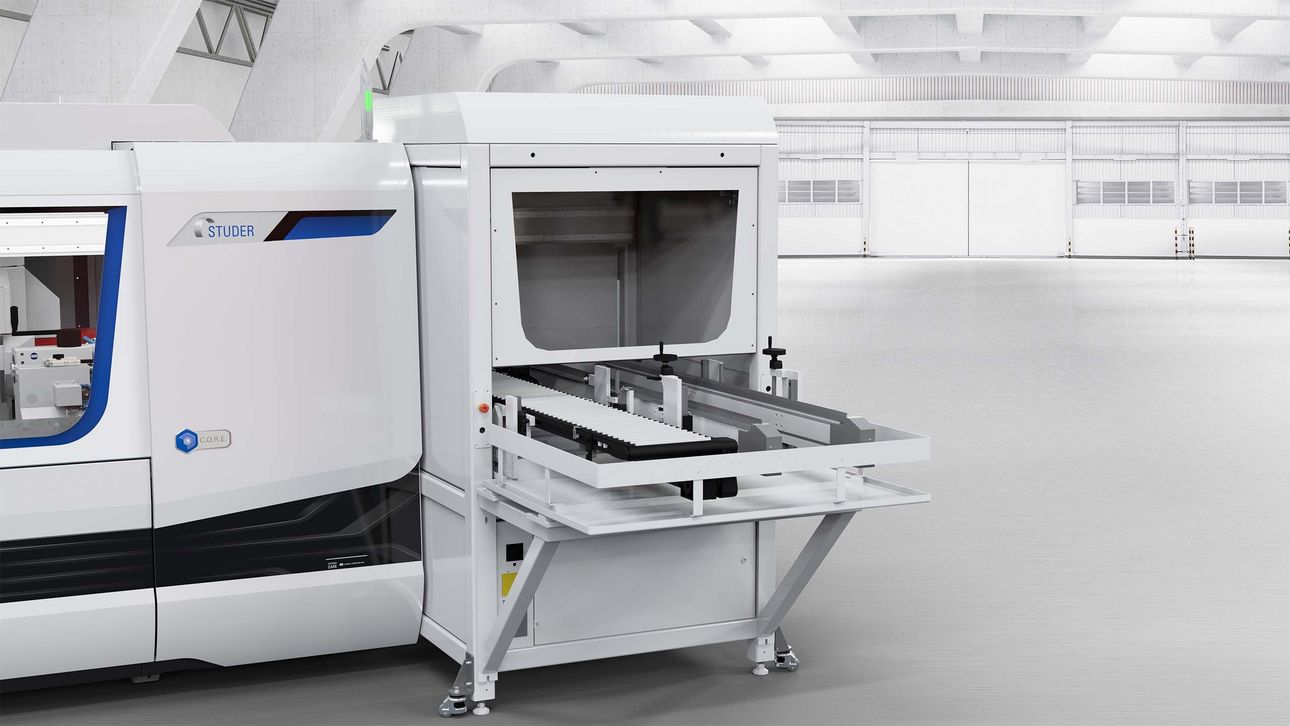

- 로더 및 주변 장치용 표준 인터페이스
- 설비의 모든 옵션이 포함된 외부 프로그래밍 스테이션 StuderWINprogramming
기술 데이터
선형 축
최대 X축 이동 거리
350 mm
최대 X축 이동 속도
20'000 mm/min
최대 Y축 이동 거리
100 mm
최대 Z축 이동 거리
1'150 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
15 kW
최대 회전수
4'500 /min
최대 연삭 숫돌 직경
508 mm
최대 연삭 숫돌 너비
100 mm
회전축
A축 회전 범위
30 °
B축 회전 범위
270 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
1'000 mm
워크피스 직경
549 mm
최대 워크피스 무게
250 kg
중심 간격
1'000 mm
중심 높이
275 mm
선형 축
최대 X축 이동 거리
350 mm
최대 X축 이동 속도
20'000 mm/min
최대 Y축 이동 거리
100 mm
최대 Z축 이동 거리
1'750 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
15 kW
최대 회전수
4'500 /min
최대 연삭 숫돌 직경
508 mm
최대 연삭 숫돌 너비
100 mm
회전축
A축 회전 범위
30 °
B축 회전 범위
270 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
1'600 mm
워크피스 직경
549 mm
최대 워크피스 무게
250 kg
중심 간격
1'600 mm
중심 높이
275 mm
