다목적 대규모 작업.
기본 데이터

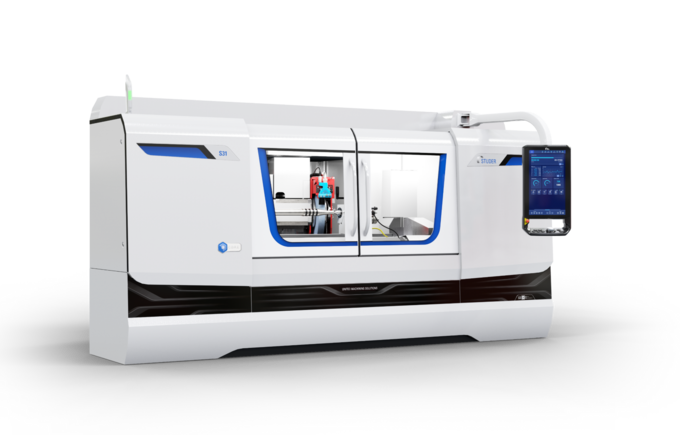

S31은 소형 및 대형 연속 생산 시 소형 및 대형 가공품을 위한 원통 연삭기입니다. 센터 간 거리는 400mm(15.7")/650mm(25.6")/1000mm(40")/1,600mm(63"), 센터 높이는 175mm(6.8")입니다. 최대 중량 150kg(330lbs)의 가공품을 기계로 가공할 수 있습니다.

업그레이드 가능 모듈 시스템 덕분에 S31은 정확한 요구 사항에 맞게 조정할 수 있습니다. 회전 휠 헤드를 사용하면 0.00005°의 고해상도 B축을 사용하여 단일 클램핑으로 외경, 내경 및 단면 연삭 가공을 할 수 있습니다. 이를 이루는 토대는 Solid Granitan® S103으로 제작된 기계 베이스입니다.

이미지
하드웨어 / 소프트웨어

하드웨어:

  • 옵션이 있는 터렛 휠 헤드:
    – 무단 B축
    – 1° Hirth 세레이션이 포함된 B축

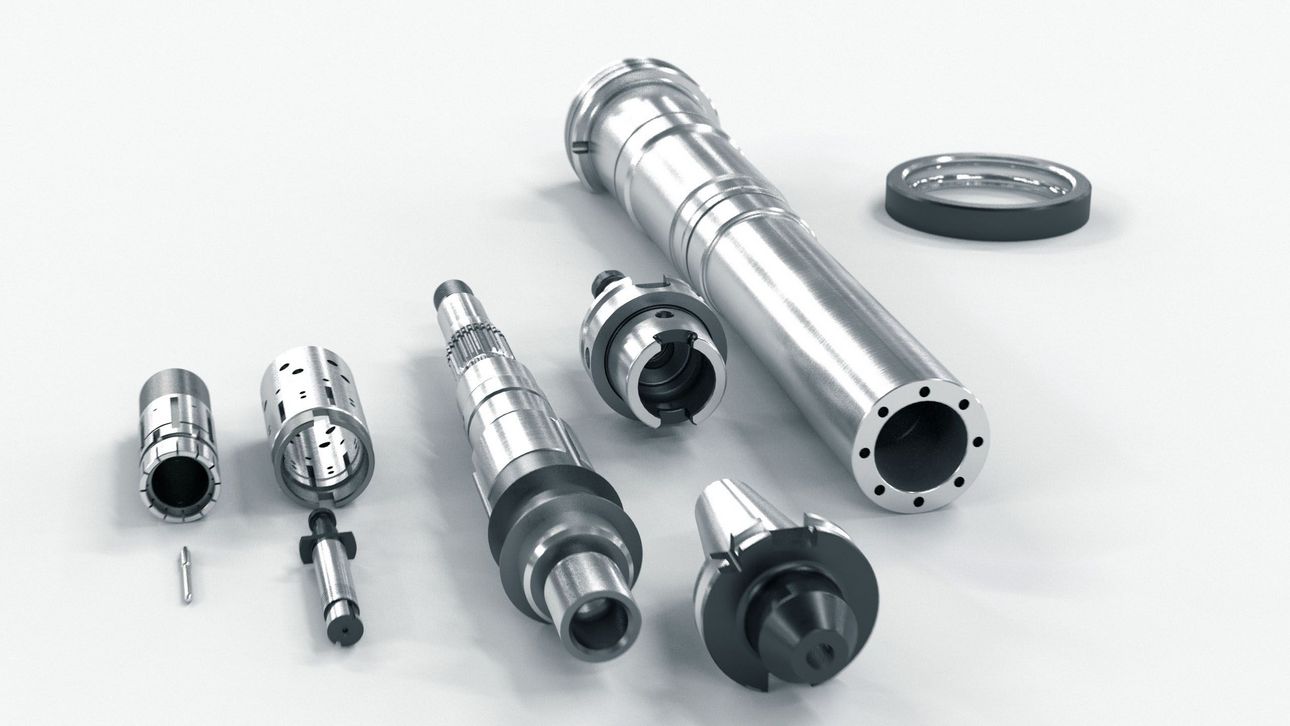

  • 외경 및 내경 연삭을 위한 주파수 제어방식의 모터 구동 연삭 스핀들
  • 형상 및 나사산 연삭을 위한 워크헤드용 C축

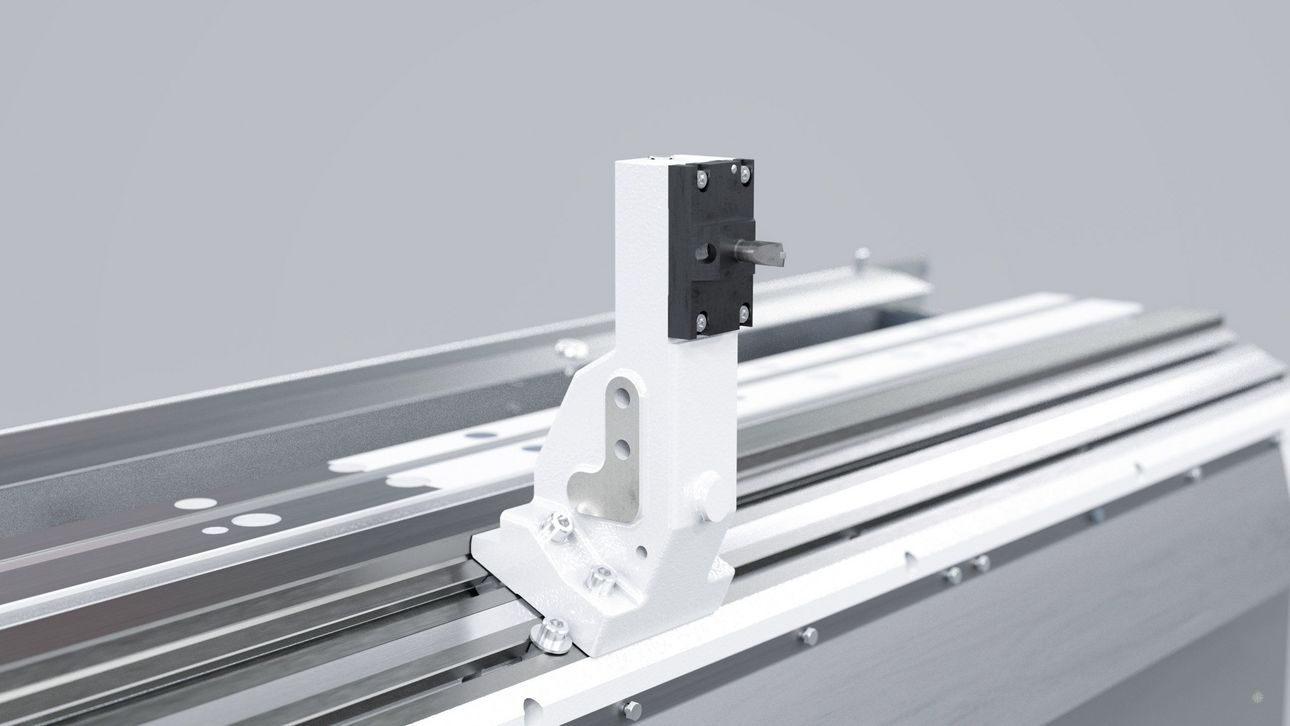

  • 드레싱 장치용으로 테이블 통합된 추가 T슬롯
  • C.O.R.E. Panel
  • 연삭 공정의 셋업을 위한 수동 제어 유닛(PCU)
  • 슬라이딩 도어 두 개가 있는 전체 인클로저
  • Granitan® S103 미네랄 캐스팅 기계 베이스

소프트웨어:

  • C.O.R.E. OS 제어 시스템
  • StuderPictograming을 통한 매우 간단한 프로그래밍
  • STUDER QuickSet 으로 설정 및 재설정 시간 단축
  • 효율적인 고정밀 폼 연삭을 위한 고속 가공(HSM)
  • 로더 및 주변 장치용 표준 인터페이스
  • 통합 소프트웨어 모듈로 유연하게 확장 가능
  • 외부 PC에서 연삭 및 드레싱 프로그램을 구성하기 위한 StuderWIN 프로그래밍 소프트웨어(옵션)
기술 데이터
kg / cm
lb / inches

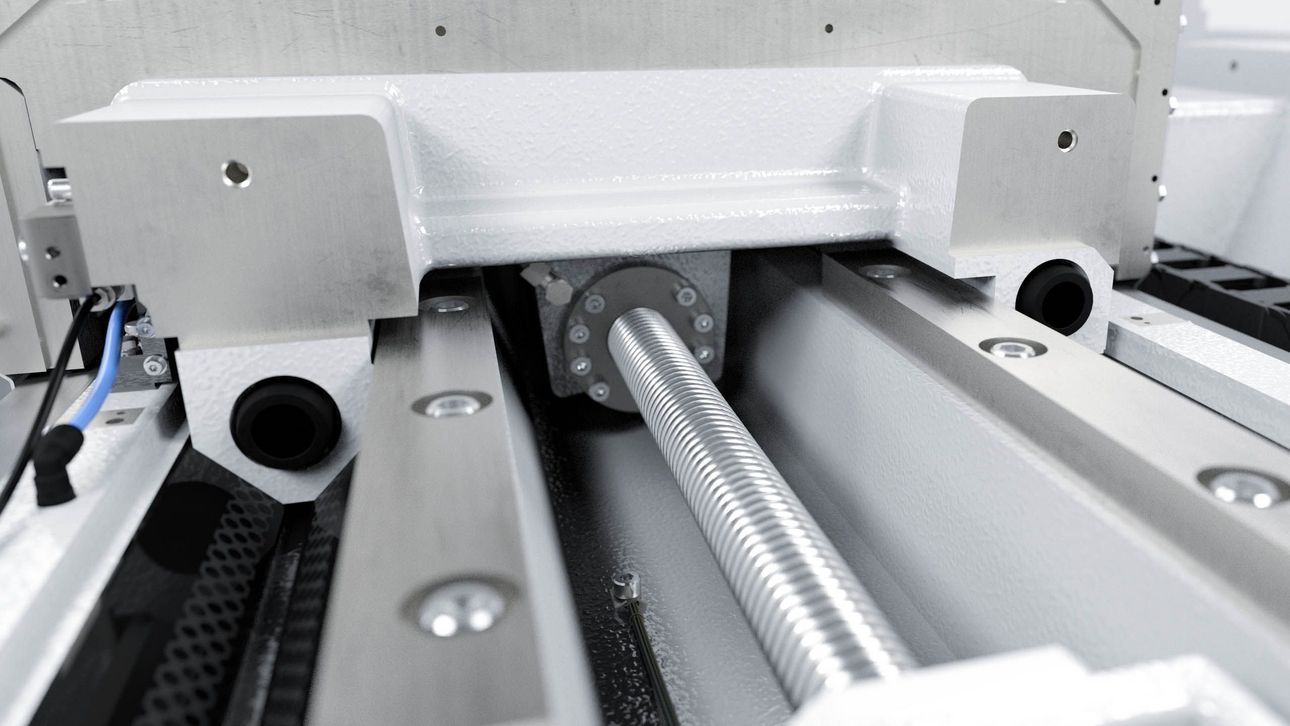

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 500 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 11.5 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 400 mm
워크피스 직경 349 mm
최대 워크피스 무게 150 kg
중심 간격 400 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 19.7 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 15.6 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 255 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 15.7 inch
워크피스 직경 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 15.7 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 800 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 11.5 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 650 mm
워크피스 직경 349 mm
최대 워크피스 무게 150 kg
중심 간격 650 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 31.5 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 15.6 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 255 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 25.6 inch
워크피스 직경 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 25.6 inch
중심 높이 6.9 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 1'150 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 11.5 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 1'000 mm
워크피스 직경 349 mm
최대 워크피스 무게 150 kg
중심 간격 1'000 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 45.3 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 15.6 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 255 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 39.4 inch
워크피스 직경 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 39.37 inch
중심 높이 39.4 inch

선형 축

최대 X축 이동 거리 370 mm
최대 X축 이동 속도 15'000 mm/min
최대 Z축 이동 거리 1'750 mm
최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 11.5 kW
최대 회전수 3'200 /min
최대 연삭 숫돌 직경 508 mm
최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °
C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 1'600 mm
워크피스 직경 349 mm
최대 워크피스 무게 150 kg
중심 간격 1'600 mm
중심 높이 175 mm

선형 축

최대 X축 이동 거리 14.6 inch
최대 X축 이동 속도 590 inch/min
최대 Z축 이동 거리 68.9 inch
최대 Z축 이동 속도 787 inch/min

스핀들 드라이브

최대 스핀들 용량 15.6 hp
최대 회전수 3'200 rpm
최대 연삭 숫돌 직경 20 inch
최대 연삭 숫돌 너비 3.15 inch

회전축

B축 회전 범위 255 deg
C축 회전 범위 ∞ deg

워크피스 데이터

워크피스 길이 63 inch
워크피스 직경 13.75 inch
최대 워크피스 무게 330 lbs
중심 간격 63 inch
중심 높이 6.9 inch
