大きな期待に応える 万能機
  1. www.grinding.ch
  2. 当社の製品
  3. S31
基本技術データ

S31は小物から大物の単品生産から、少量バッチ生産や量産にまで対応した円筒研削盤です。 センター間距離は400 / 650 / 1000 / 1600 mm、テーブル上センター高さは175mmです。 最大ワーク重量は150 kgです。

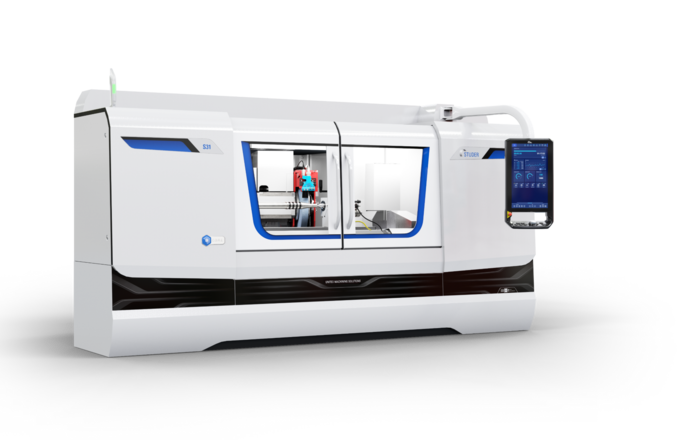

拡張可能なモジュール設計のおかげで、S31 はあなたの要求に合わせ機能を拡張する事ができます。 旋回式砥石ヘッドの高分解能旋回B 軸0.00005° により、ワンクランプで外面、内面および端面を研削することができます。 基礎は、確固たる Granitan®S103製マシンベッドです。

画像
ハードウェア / ソフトウェア

ハードウエア:

  • 砥石ヘッドの選択:
    - ステップレスB 軸
    - 1°単位 のハースギアB軸
  • 外面、内面研削用の周波数制御モータースピンドル
  • フォーム研削、ねじ研削対応可能なワークヘッドスピンドルC 軸
  • ワークテーブルにはドレッシング装置取付のためのダブルTスロット
  • C.O.R.E. 操作パネル
  • 研削工程に近い位置で段取作業でき るマニュアルコントロールユニット (手パ)
  • 両開きスライドドア付フルカバー
  • Granitan®S103ミネラルキャスト製マシンベッド

ソフトウエア:

  • C.O.R.E. OS オペレーティングシステム
  • STUDERピクトグラミング による簡単なプログラミング
  • STUDERクイックセットによる、短時間でのセットアップ、段取替え
  • 効率的で高精度のフォーム研削可能な高速加工(HSM)
  • 標準化されたローダおよび周辺機器用インタフェース
  • 統合ソフトウェアモジュールでフレキシブルに機能拡張可能
  • 研削およびドレッシングプログラムを外部PCで作成するためのStuderWIN プログラミング(オプション)
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 500 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 11.5 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 400 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 400 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 19.7 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 15.6 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 15.7 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 15.7 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 800 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 11.5 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 650 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 650 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 31.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 15.6 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 25.6 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 25.6 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 1'150 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 11.5 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 1'000 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 1'000 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 45.3 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 15.6 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 39.4 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 39.37 inch
最大加工径 39.4 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 1'750 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 11.5 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 1'600 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 1'600 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 68.9 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 15.6 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 63 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 63 inch
最大加工径 6.9 inch
