La polyvalente pour les gros travaux.
Données clés

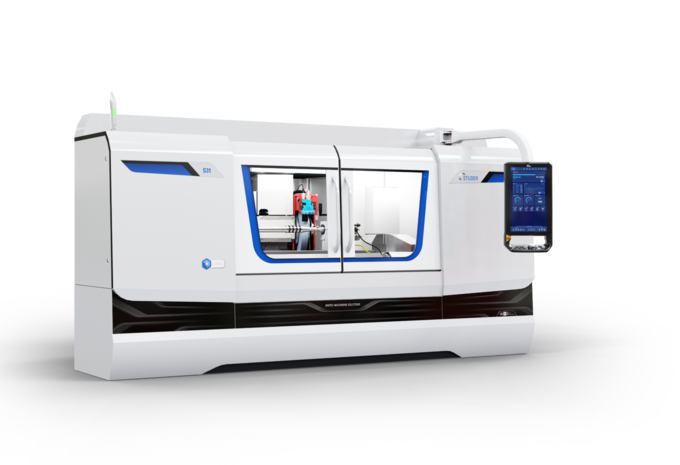

La S31 est une rectifieuse cylindrique pour l’usinage de pièces de petite à grande taille, à l’unité, en petite et en grande série. Elle dispose de distances entre pointes de 400/ 650/ 1 000 / 1 600 mm et d’une hauteur de pointes de 175 mm. Elle est conçue pour l’usinage de pièces d’un poids maximal de 150 kg.

Grâce au système modulaire amovible, la S31 peut être adaptée à vos moindres besoins. La poupée porte-meule orientable permet d’effectuer la rectification intérieure, extérieure et à plat en un seul serrage, avec un axe B haute résolution de 0,00005 °. Le bâti en Granitan® massif S103 constitue la fondation de la machine.

Images
Matériel / Logiciels

Matériel:

  • Poupée porte-meule revolver au choix avec :
    – axe B à réglage en continu
    – axe B avec denture Hirth 1 °
  • Motobroches de rectification avec variateur de vitesse pour la rectification extérieure et intérieure
  • Axe C pour la broche porte-pièce permettant la rectification de formes et de filets
  • C.O.R.E. Panel
  • Appareil de commande portatif (PCU) pour un réglage à proximité du processus de rectification
  • Double rainure en T intégrée à la table pour le dispositif de dressage
  • Carénage complet à deux portes coulissantes
  • Bâti de la machine en fonte minérale Granitan® S103

Logiciels :

  • C.O.R.E. OS Système d’exploitation
  • Programmation extrêmement aisée grâce à StuderPictogramming
  • Temps de réglage réduits avec STUDER QuickSet
  • High Speed Machining (usinage à grande vitesse ou HSM) pour une rectification de formes ultra-précise
  • Interfaces standardisées pour chargeur et appareils périphériques
  • Flexibilité d'extension avec les modules logiciels intégrés
  • Programmation StuderWINprogramming (option) pour la création de programmes de rectification et de dressage sur PC externe
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 370 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 500 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 11.5 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm

Axes de rotation

Plage de pivotement pour l'axe B 255 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 400 mm
Diamètre de la pièce 349 mm
Poids max. de la pièce à usiner 150 kg
Distance entre pointes 400 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 14.6 inch
Vitesse max. de déplacement pour l'axe X 590 inch/min
Trajet maxi. de déplacement pour l'axe Z 19.7 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 15.6 hp
Vitesse de rotation maxi. 3'200 rpm
Diamètre de la meule max. 20 inch
Largeur max. de la meule 3.15 inch

Axes de rotation

Plage de pivotement pour l'axe B 255 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 15.7 inch
Diamètre de la pièce 13.75 inch
Poids max. de la pièce à usiner 330 lbs
Distance entre pointes 15.7 inch
Hauteur des pointes 6.9 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 370 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 800 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 11.5 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm

Axes de rotation

Plage de pivotement pour l'axe B 255 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 650 mm
Diamètre de la pièce 349 mm
Poids max. de la pièce à usiner 150 kg
Distance entre pointes 650 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 14.6 inch
Vitesse max. de déplacement pour l'axe X 590 inch/min
Trajet maxi. de déplacement pour l'axe Z 31.5 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 15.6 hp
Vitesse de rotation maxi. 3'200 rpm
Diamètre de la meule max. 20 inch
Largeur max. de la meule 3.15 inch

Axes de rotation

Plage de pivotement pour l'axe B 255 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 25.6 inch
Diamètre de la pièce 13.75 inch
Poids max. de la pièce à usiner 330 lbs
Distance entre pointes 25.6 inch
Hauteur des pointes 6.9 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 370 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 1'150 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 11.5 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm

Axes de rotation

Plage de pivotement pour l'axe B 255 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 1'000 mm
Diamètre de la pièce 349 mm
Poids max. de la pièce à usiner 150 kg
Distance entre pointes 1'000 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 14.6 inch
Vitesse max. de déplacement pour l'axe X 590 inch/min
Trajet maxi. de déplacement pour l'axe Z 45.3 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 15.6 hp
Vitesse de rotation maxi. 3'200 rpm
Diamètre de la meule max. 20 inch
Largeur max. de la meule 3.15 inch

Axes de rotation

Plage de pivotement pour l'axe B 255 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 39.4 inch
Diamètre de la pièce 13.75 inch
Poids max. de la pièce à usiner 330 lbs
Distance entre pointes 39.37 inch
Hauteur des pointes 39.4 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 370 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 1'750 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 11.5 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm

Axes de rotation

Plage de pivotement pour l'axe B 255 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 1'600 mm
Diamètre de la pièce 349 mm
Poids max. de la pièce à usiner 150 kg
Distance entre pointes 1'600 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 14.6 inch
Vitesse max. de déplacement pour l'axe X 590 inch/min
Trajet maxi. de déplacement pour l'axe Z 68.9 inch
Vitesse max. de déplacement pour l'axe Z 787 inch/min

Entraînement de broche

Puissance maximale de la broche 15.6 hp
Vitesse de rotation maxi. 3'200 rpm
Diamètre de la meule max. 20 inch
Largeur max. de la meule 3.15 inch

Axes de rotation

Plage de pivotement pour l'axe B 255 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 63 inch
Diamètre de la pièce 13.75 inch
Poids max. de la pièce à usiner 330 lbs
Distance entre pointes 63 inch
Hauteur des pointes 6.9 inch
