Un prix record pour les
applications les plus importantes.
Données clés

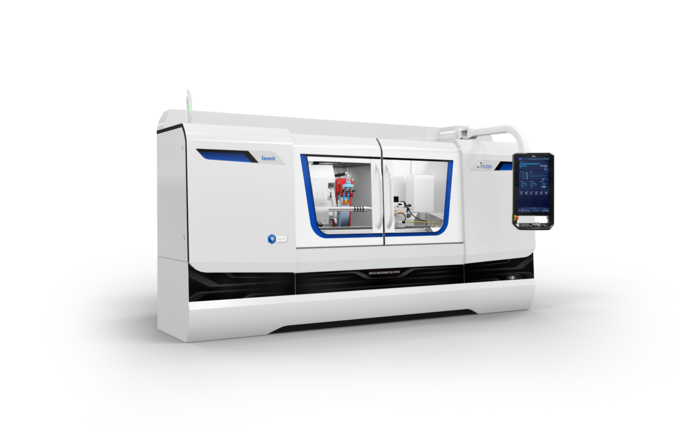

Cette machine à rectifier cylindrique est à usage universel et grâce à StuderPictogramming, simple et rapide à programmer. Son bâti en fonte minérale Granitan® S103 compense largement et rapidement les variations de température. On peut l'adapter ultérieurement à d'autres tâches de rectification, grâce à différentes options, tels que la commande de mesure, le système d'équilibrage, la détection de coupe polie et le positionnement longitudinal.
Continuer la lecture
Images
Hardware / logciels
Matériel:
- Poupée porte-meule au choix :
- Poupée porte-meule revolver avec meule à droite et dispositif de rectification intérieure
- avec pivotement 3° Hirth
- Dispositif de rectification extérieur avec meule droite, 0 ° / 15 ° / 30 ° - Possibilité de rectification extérieure et intérieure en une seule prise
- Banc de machine en fonte minérale Granitan® S103
- Conformité CE
Logiciels :
- Programmation extrêmement aisée grâce à StuderPictogramming
- Programmation StuderWINprogramming (option) pour la création de programmes de rectification et de dressage sur PC externe
Données techniques
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
500 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
8 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
240 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
0 -
400 mm
Diamètre de la pièce
0 -
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
400 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
800 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
8 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
240 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
0 -
650 mm
Diamètre de la pièce
0 -
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
650 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
1'150 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
8 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
240 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
0 -
1'000 mm
Diamètre de la pièce
0 -
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
1'000 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
370 mm
Vitesse max. de déplacement pour l'axe X
15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
1'750 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
8 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
508 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
240 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
0 -
1'600 mm
Diamètre de la pièce
0 -
349 mm
Poids max. de la pièce à usiner
150 kg
Distance entre pointes
1'600 mm
Hauteur des pointes
175 mm
