基本技術データ

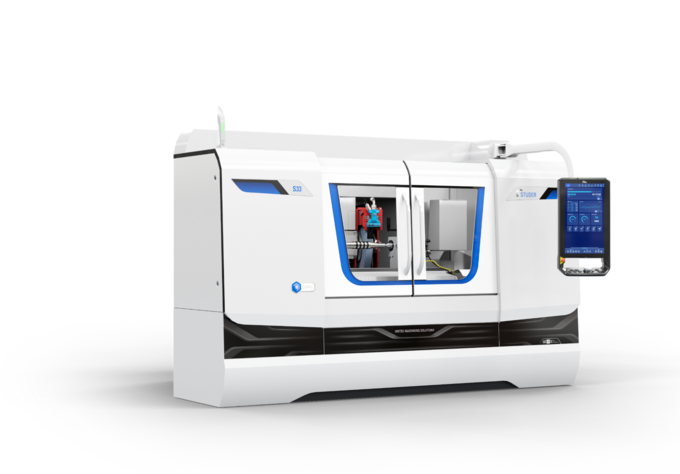

S33は小物から大物の単品生産から、少量バッチ生産や量産にまで対応したCNC複合円筒研削盤です。 センター間距離は400 / 650 / 1000 / 1600 mm、テーブル上センター高さは175mmです。 最大ワーク重量は150 kgです。

両センタから片持ちへの段取替えを記録的な時間で行うことができます。 2本のモータースピンドルを備えた新しい研削ヘッドによって、複雑なワークでもワンチャックで研削できます。 基礎は、確固たる Granitan®S103製マシンベッドです。

画像
ハードウェア / ソフトウェア

ハードウエア:

  • 選択可能な砥石ヘッド:
    - 最大2本の外研スピンドルと1本の内研スピンドル搭載可能 1° 単位ハースギアによる自動旋回
    - 外研砥石台(砥石右側取付)、0/15/30°位置選択固定式
  • 周波数制御可能な外径・内径研削モータスピンドル装備可能な砥石ヘッド
  • フォーム研削、ねじ研削対応可能なワークヘッドスピンドルC 軸
  • ワークテーブルにはドレッシング装置取付のためのダブルTスロット
  • 両開きスライドドア付フルカバー
  • Granitan®S103ミネラルキャスト製マシンベッド

ソフトウエア:

  • Studerピクトグラミング による非常に簡単なプログラミング
  • STUDERクイックセットによる、短時間でのセットアップ、段取替え
  • 標準化されたローダおよび周辺機器用インタフェース
  • 統合ソフトウェアモジュールでフレキシブルに機能拡張可能
  • 研削およびドレスプログラムを外部PCで作成するためのStuderWIN プログラミング(オプション)
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 500 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 400 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 400 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 19.7 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 15.7 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 15.7 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 800 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 650 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 650 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 31.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 25.6 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 25.6 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 1'150 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 1'000 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 1'000 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 45.3 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 39.4 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 39.4 inch
最大加工径 6.9 inch

直線軸

最大移動距離 X軸 370 mm
最大移動速度 X軸 15'000 mm/min
最大移動距離 Z軸 1'750 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 8 kW
最高速度 3'200 /min
最大砥石径 508 mm
最大研削砥石幅 80 mm

旋回軸

旋回範囲 B軸 255 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 0 - 1'600 mm
ワーク径 0 - 349 mm
ワーク最大重量 150 kg
最大加工長 1'600 mm
最大加工径 175 mm

直線軸

最大移動距離 X軸 14.6 inch
最大移動速度 X軸 590 inch/min
最大移動距離 Z軸 68.9 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 10 hp
最高速度 3'200 rpm
最大砥石径 20 inch
最大研削砥石幅 3.15 inch

旋回軸

旋回範囲 B軸 255 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 0 - 63 inch
ワーク径 0 - 13.75 inch
ワーク最大重量 330 lbs
最大加工長 63 inch
最大加工径 6.9 inch
