Die High-End Erodier- und Schleifmaschine
HELITRONIC VISION DIAMOND 400 L
Eckdaten

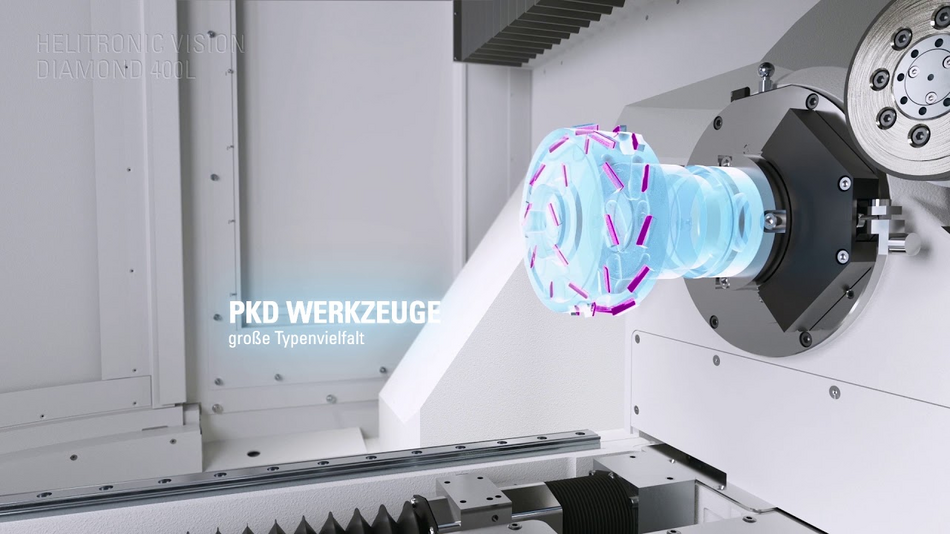

Die HELITRONIC VISION DIAMOND 400 L kann Werkzeuge aus PKD/CBN Material erodieren und Werkzeuge aus High Speed Steel/Hartmetall schleifen.

Sie bearbeitet Werkzeuge mit einem Durchmesser von 3 bis 315 mm, mit einer Werkzeuglänge bis 420 mm und einem Stückgewicht bis 50 kg.

Features

Portalbauweise

Die WALTER Portalbauweise aus Mineralguss sorgt für optimale Werkzeugoberflächen. Die Maschine bietet Ihnen das derzeit Beste an Schwingungsdämpfung, Temperaturunempfindlichkeit, Antriebsdynamikund letztendlich Schleifpräzision.

Linearantriebe

Alle fünf CNC-Achsen sind mit Linearantrieben ausgerüstet und werden über die integrierten hochauflösenden Messsysteme gesteuert. Diese erzeugen exakte Bewegungen bei gleichzeitig hoher Dynamik.

Torqueantrieb

Die HELITRONIC VISION DIAMOND 400 L besitzt eine Drehachse C mit Torqueantrieb für höchste Genauigkeit und Langlebigkeit.

Torquemotor

Die Drehachse A als Torquemotor mit max. 750 min-1. Für den erweiterten Funktionsumfang wie z. B. Hinterzeilen.

Fine Pulse Technology

Die Erodiermaschine ist mit der neusten Erodiertechnologien für einen stabilen und schnellen Erodierprozess ausgestattet. Diese sorgt für eine perfekte Oberflächengüte und minimale Schartigkeit.

Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 500 mm
Max. Verfahrgeschwindigkeit X-Achse 50.000 mm/min
Max. Verfahrweg Y-Achse 350 mm
Max. Verfahrgeschwindigkeit Y-Achse 15.000 mm/min
Max. Verfahrweg Z-Achse 700 mm
Max. Verfahrgeschwindigkeit Z-Achse 15.000 mm/min

Spindelantrieb

Max. Spindelleistung 33 kW
Max. Drehzahl 10.500 /min
Max. Schleifscheibendurchmesser 254 mm

Schwenkachsen

Schwenkbereich A-Achse ∞ °
Schwenkbereich C-Achse 400 °

Werkstückdaten

Werkstücklänge 0 - 420 mm
Werkstückdurchmesser 3 - 315 mm
Max. Werkstückgewicht 50 kg

Linearachsen

Max. Verfahrweg X-Achse 19,685 inch
Max. Verfahrgeschwindigkeit X-Achse 1.969 inch/min
Max. Verfahrweg Y-Achse 13,780 inch
Max. Verfahrgeschwindigkeit Y-Achse 1.969 inch/min
Max. Verfahrweg Z-Achse 27,559 inch
Max. Verfahrgeschwindigkeit Z-Achse 1.969 inch/min

Spindelantrieb

Max. Spindelleistung 44,87 hp
Max. Drehzahl 10.500,000 rpm
Max. Schleifscheibendurchmesser 10,000 inch

Schwenkachsen

Schwenkbereich A-Achse ∞ deg
Schwenkbereich C-Achse 400 deg

Werkstückdaten

Werkstücklänge 0 - 16,535 inch
Werkstückdurchmesser 0,118 - 12,400 inch
Max. Werkstückgewicht 110,3 lbs
