L'universelle adaptée à toutes
les productions.
Données clés
Grâce à son rapport qualité/prix attractif, elle constitue un choix optimal, tant pour la production variable de pièces uniques dans un atelier artisanal que pour la fabrication en série efficace dans les entreprises industrielles. Un concept compact, un usage polyvalent et une commande intuitive – la rectifieuse cylindrique extérieure universelle S23 séduit par une précision et productivité maximales.
Images
Matériel / Logiciels
Hardware:
- Poupée porte-meule au choix :
- Poupée porte-meule fixe 0° / 15° / 30° réglable
- Poupée porte-meule universelle Hirth 2,5° manuelle
- Poupée porte-meule universelle Hirth 1° automatique
- jusqu'à max. 3 outils de rectification au choix
- Broches à courroies ou électrobroches à variateur de fréquence au choix

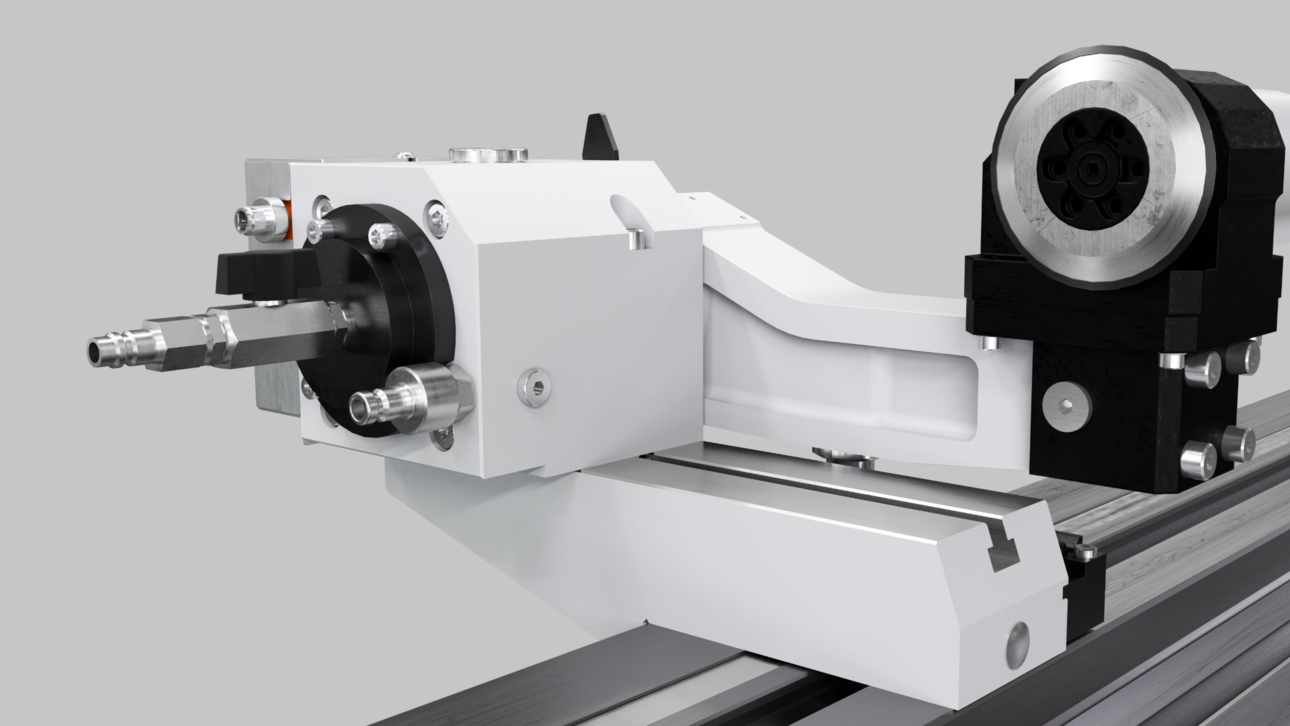

- Rectification extérieure et intérieure possibles en un seul serrage

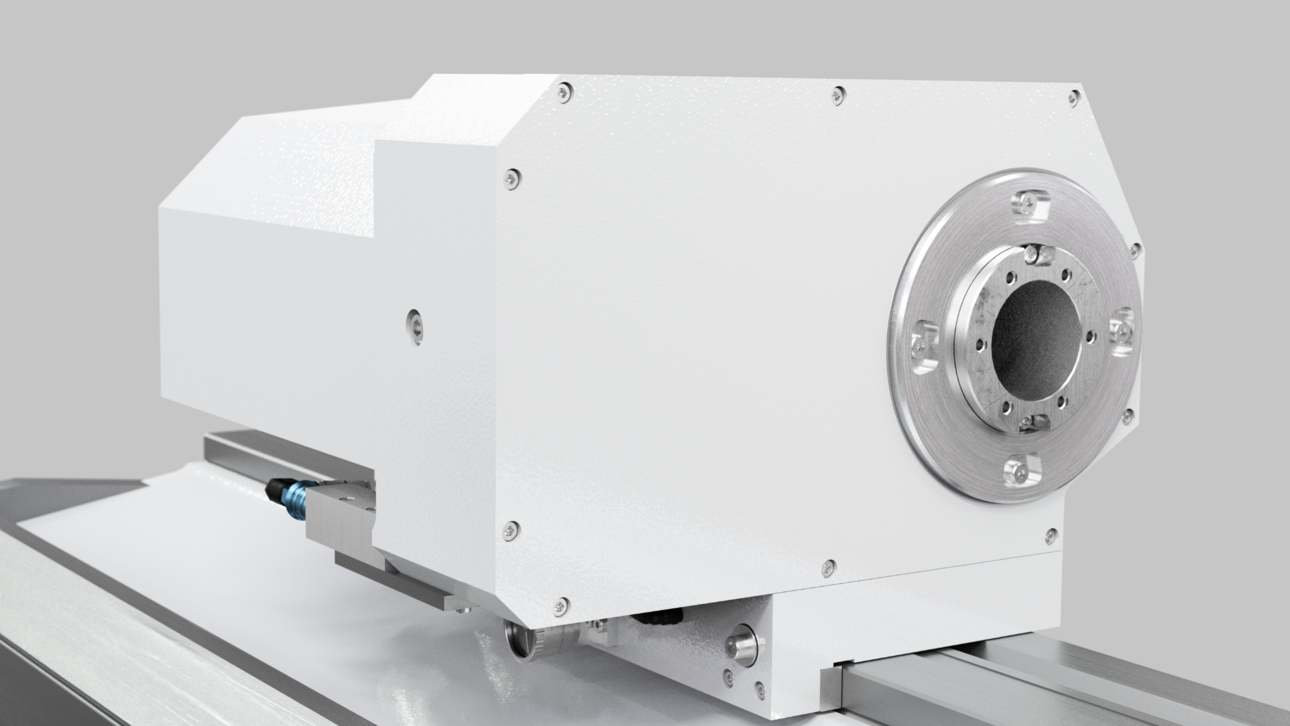

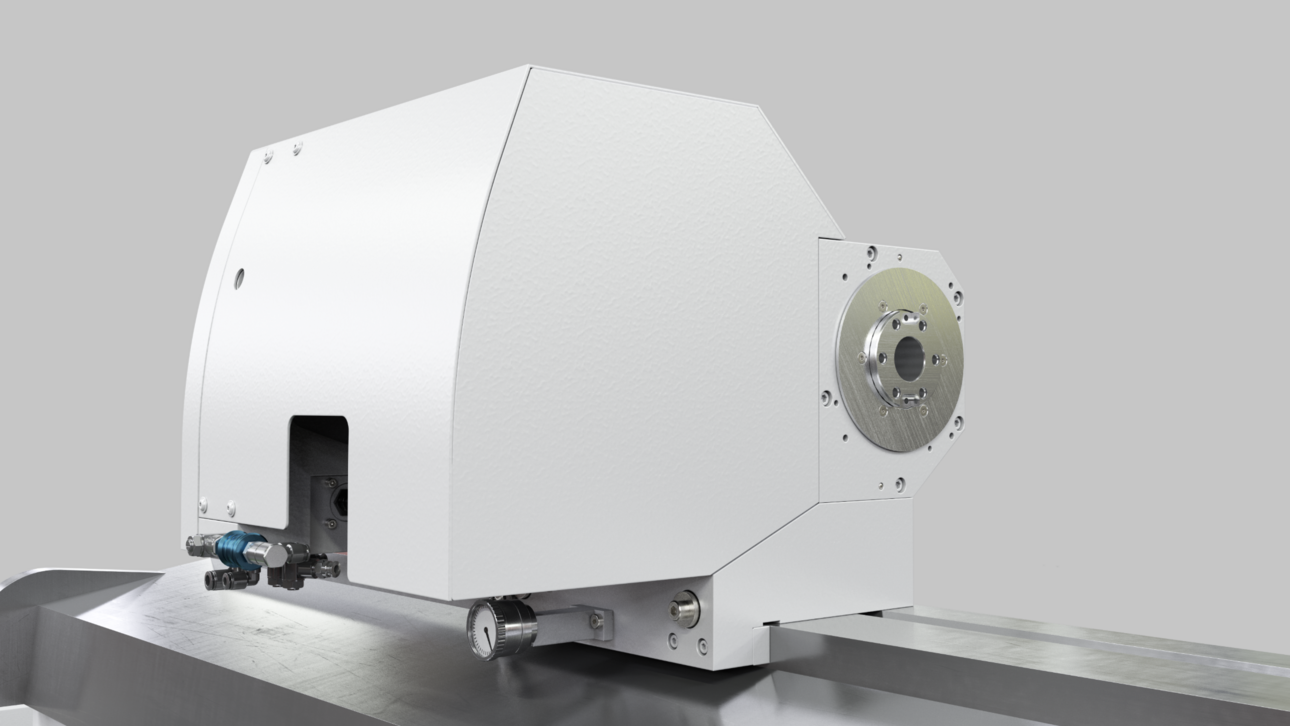

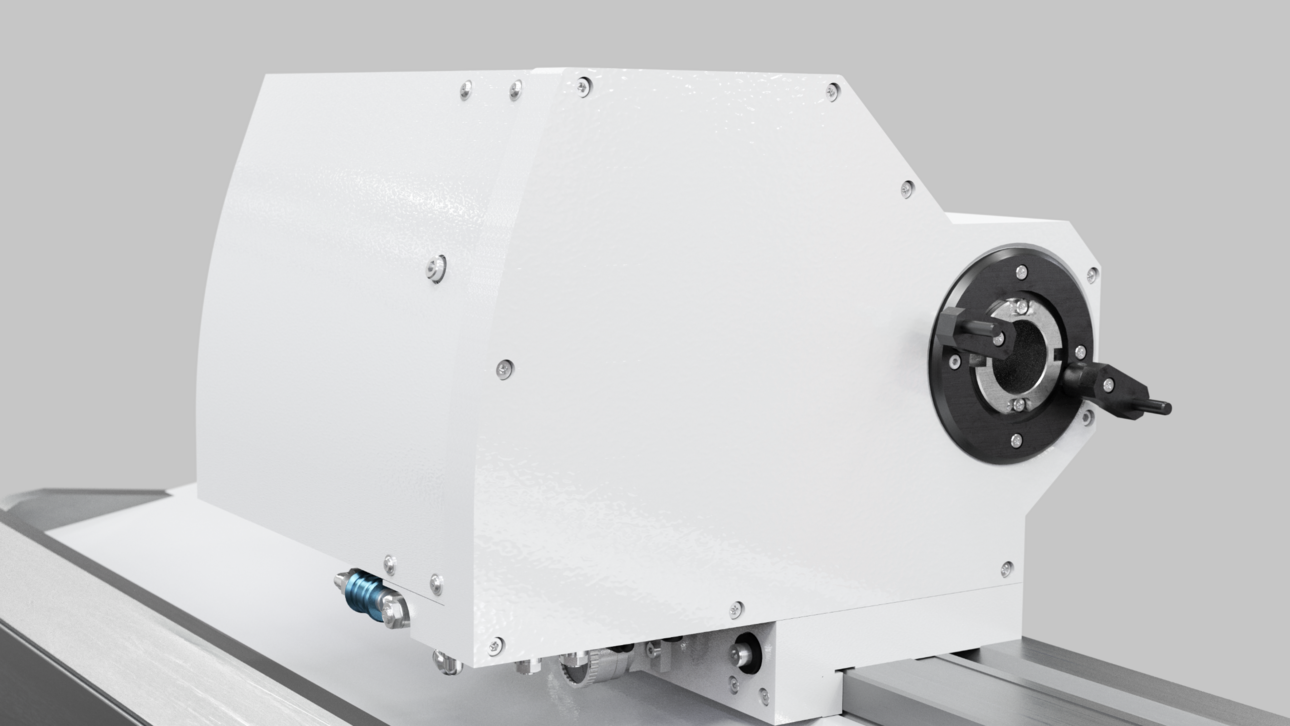

- Axe C pour la rectification de formes et de filets
- Table fixe ou table pivotante (jusqu'à 8,5°)

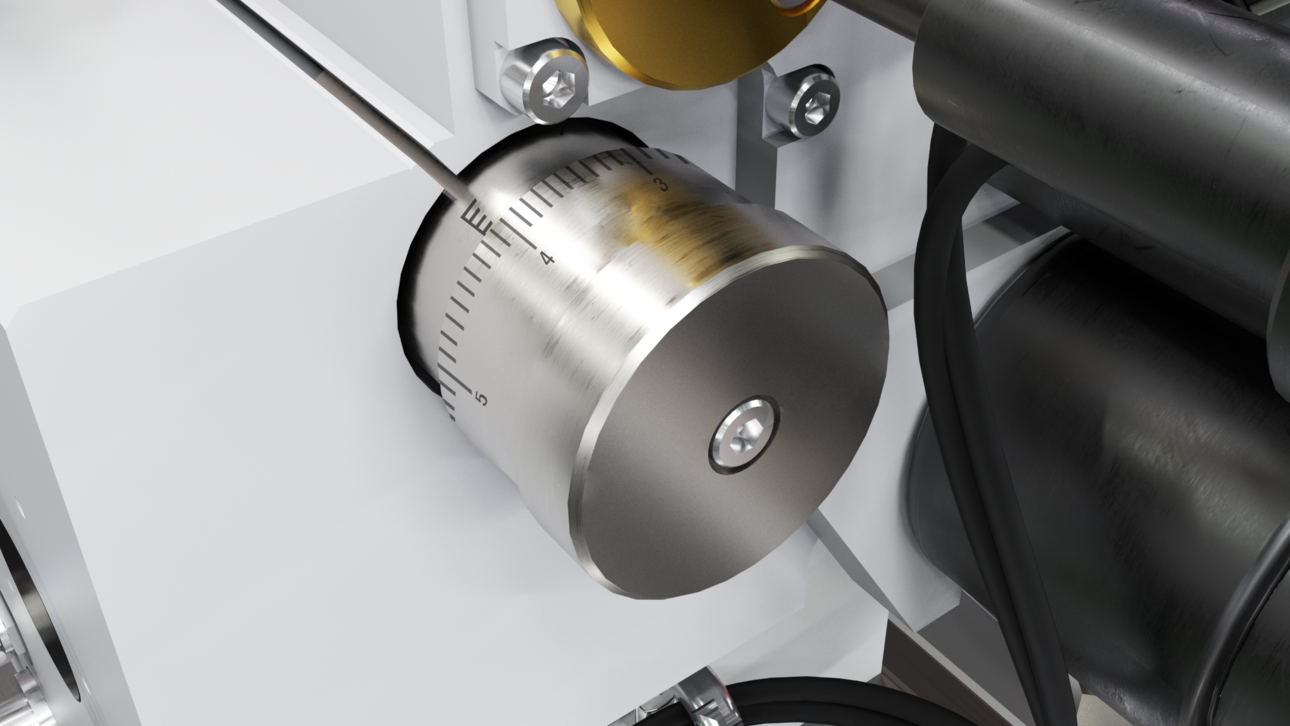

- Unité de commande manuelle pour un réglage proche du processus de rectification
- Porte opérateur automatique
- Bâti de la machine en fonte minérale Granitan ® S103
Software:
- C.O.R.E. Système d'exploitation OS
- Programmation ultra simple grâce à Studer-Pictogramming
- Temps de réglage réduits avec STUDER QuickSet
- Interfaces standardisées pour chargeur et périphériques
- Souplesse d'extension grâce aux modules logiciels intégrés
- StuderWINprogramming (en option) pour créer des programmes de rectification et de dressage sur un PC externe
Données techniques
Axes linéaires
Trajet max. de déplacement pour l'axe X
285 mm
Vitesse max. de déplacement pour l'axe X
10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
800 mm
Vitesse max. de déplacement pour l'axe Z
20 000 mm/min
Entraînement de broche
Puissance maximale de la broche
12,5 kW
Vitesse de rotation maxi.
3'200 /min
Diamètre de la meule max.
500 mm
Largeur max. de la meule
110 mm
Axes de rotation
Plage de pivotement pour l'axe B
- 30 - 190 °
Plage de pivotement pour l'axe C
∞ °

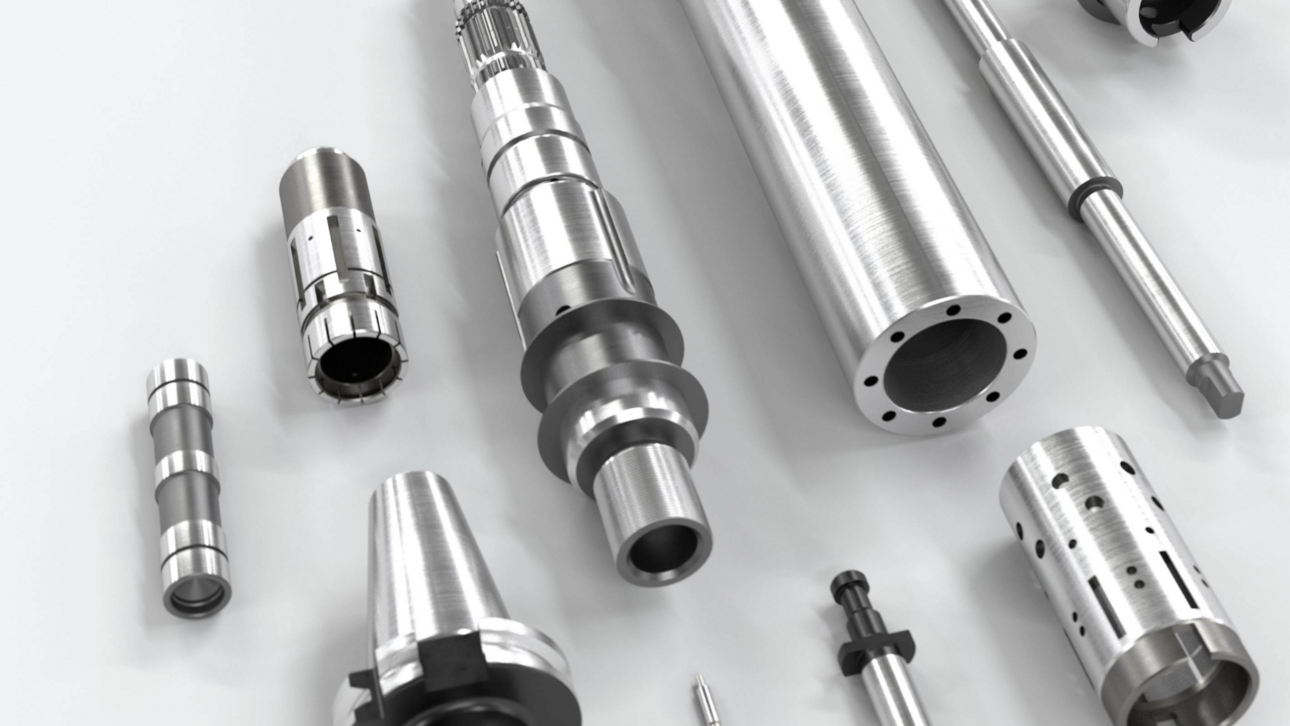

Données de la pièce
Longueur de la pièce
650 -
∞ mm
Poids max. de la pièce à usiner
120 kg
Distance entre pointes
650 mm
Hauteur des pointes
175 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
285 mm
Vitesse max. de déplacement pour l'axe X
10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
1'150 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
12.5 kW
Vitesse de rotation maxi.
3200 /min
Diamètre de la meule max.
110 mm
Largeur max. de la meule
80 mm
Axes de rotation
Plage de pivotement pour l'axe B
-30 - 190 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
1'000 mm
Poids max. de la pièce à usiner
120 kg
Distance entre pointes
1'000 mm
Hauteur des pointes
175 mm
