La macchina ad alta produttività per pezzi di piccole dimensioni.
Dati di riferimento

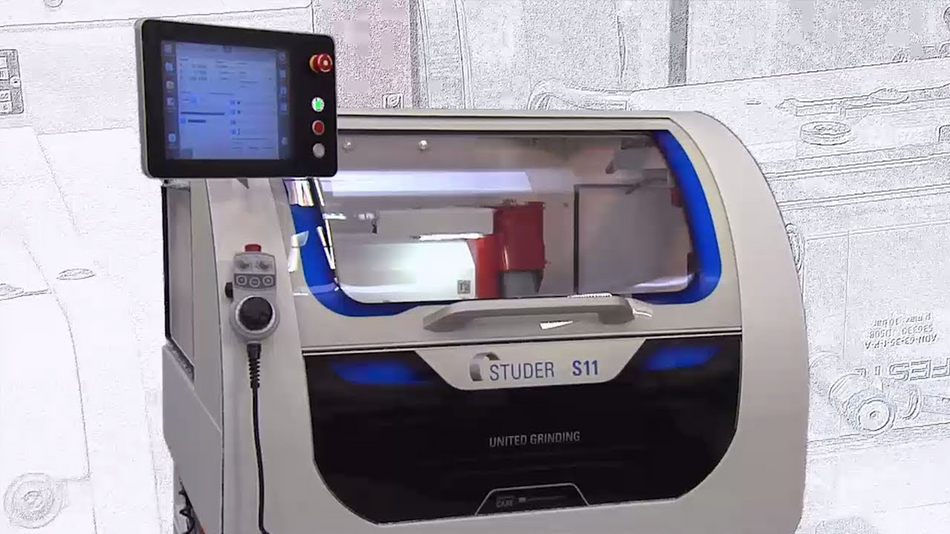

La S11 è una rettificatrice cilindrica da produzione per piccoli pezzi. Dispone di una distanza tra le punte di 200 mm e di un’altezza delle punte di 125 mm. Lavora pezzi con un peso massimo di 3 kg.

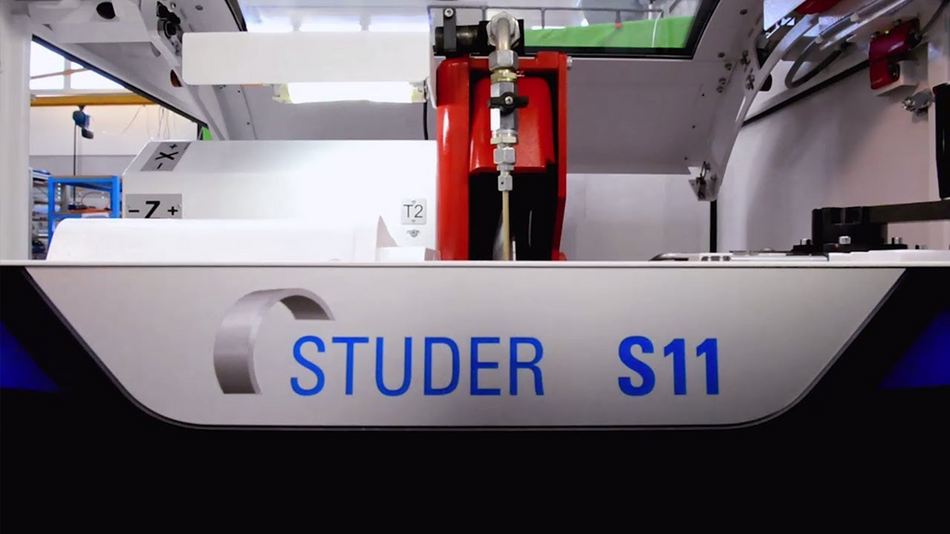

La rettificatrice cilindrica da produzione può essere configurata in modo specifico per il processo a cui è destinata. Azionamenti degli assi altamente dinamici, sistemi di guide STUDER di alta qualità, tempi di reazione brevi e distanze di percorso ottimizzate costituiscono la base della S11. All'aumento della produttività contribuisce anche l'opzione di rettifica ad alta velocità (HSG) con una velocità periferica fino a 140 m/s. Con un ingombro inferiore a 1,8 m2, è estremamente compatta e trova posto in qualsiasi officina.

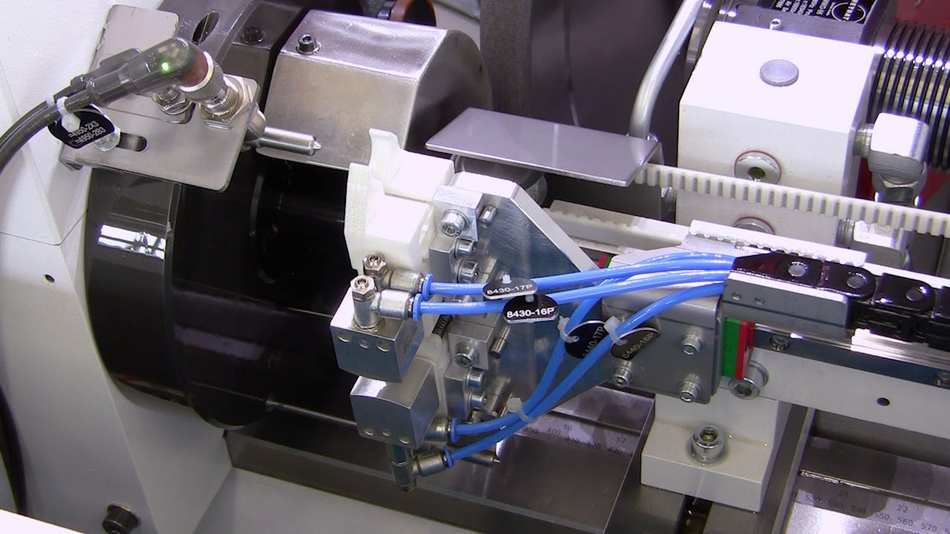

Immagini
Hardware / Software

Hardware:

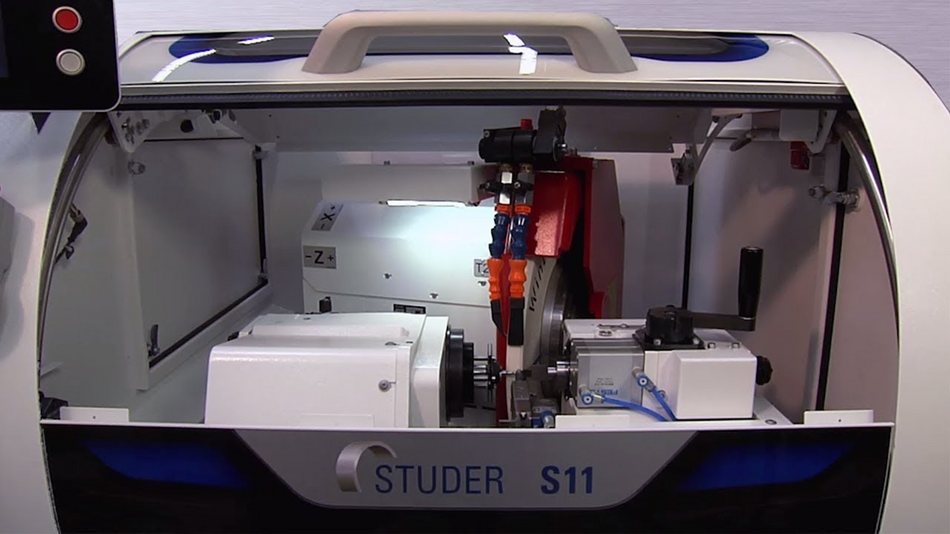

  • Disposizione della mola a 0° o 20°

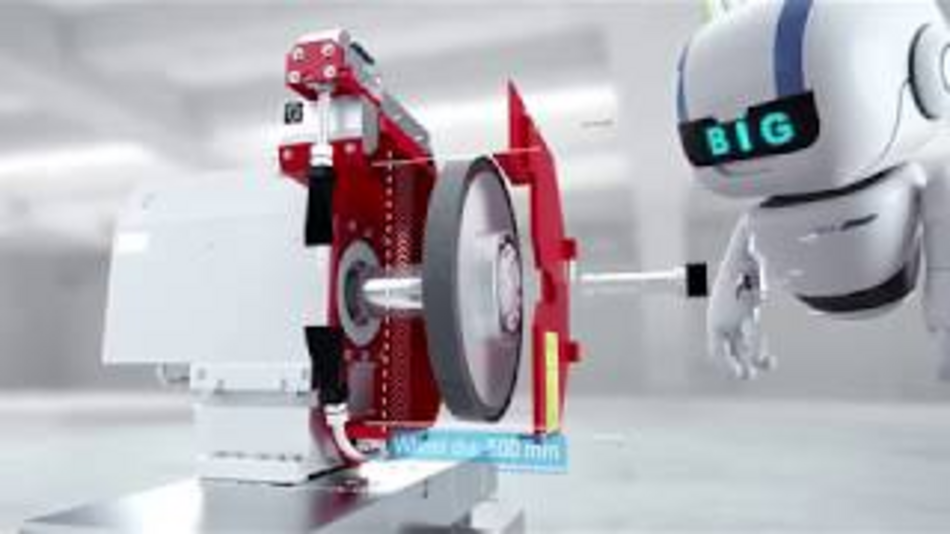

  • Mola destra Ø 500 x 63 x 203 mm
  • Due varianti con carenatura completa:
    - con porta ad apertura grande, ideale per il caricamento manuale o per piccoli sistemi di caricamento
    - con botola per il caricamento dall’alto, sistema adatto in particolare al concatenamento di più macchine
  • Doppia copertura degli assi (telescopio e soffietto)
  • Basamento della macchina in ghisa minerale Granitan® S103
  • Pannello C.O.R.E.

Software:

  • Programmazione semplicissima
  • Visualizzazione di processo semplice e chiara
  • C.O.R.E. OS Sistema operativo
  • Software di autocalibratura integrato nel comando della macchina
  • Software di programmazione StuderWIN per la creazione di programmi di rettifica e
    ravvivatura su PC esterno
  • Software di programmazione StuderGRIND per la creazione di programmi di rettifica e ravvivatura su PC esterno
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 210 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 210 mm
Max. velocità di percorso asse Z 15'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 5 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 63 mm

Assi orientabili

Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 130 mm
Diametro del pezzo 249 mm
Peso utensile max. 3 kg
Distanza punte 200 mm
Altezza punte 125 mm

Assi lineari

Max. distanza percorsa asse X 8.3 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 8.3 inch
Max. velocità di percorso asse Z 590 inch/min

Azionamento mandrino

Max. rendimento del mandrino 6.1 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 2.5 inch

Assi orientabili

Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 5.1 inch
Diametro del pezzo 9.8 inch
Peso utensile max. 6.6 lbs
Distanza punte 7.9 inch
Altezza punte 4.9 inch
