Gli esperti della
rettifica interna e di raggi.
Dati di riferimento

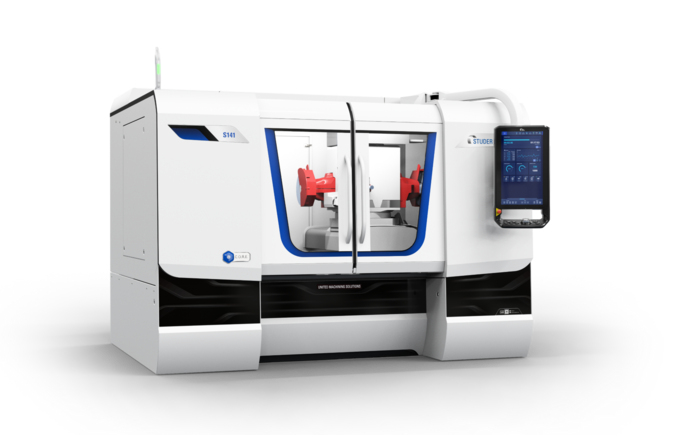

La rettificatrice cilindrica interna per raggi S141 è particolarmente adatta alla lavorazione di parti complesse in materiali molto duri. Il diametro utile è di 400 mm e il peso massimo del pezzo è di 100 kg.
È ideale per la produzione di matrici, in particolare nel settore dell'imballaggio, dove si lavora principalmente metallo duro e ceramica. La macchina è dotata di innumerevoli raffinatezze tecniche come, ad esempio, il rivoluzionario sistema di guida StuderGuide®, azionamenti degli assi di alta precisione con motori lineari, un asse B automatico con azionamento diretto ecc.
Immagini
Hardware / Software
Hardware:
- Asse pezzo orientabile in maniera completamente automatica con azionamento diretto e movimento contemporaneo verso gli assi X e Z. Campo d'orientamento da -60° a +91°
- Testa portamola confi gurabile con nassuni qzattro mandrini portamola
- Motomandrini portamola a controllo elettronico di frequenza per rettifica esterna e interna
- Asse C preciso per mandrino portapezzo per la formatura e la rettifica di fi lettatura
- Pannello C.O.R.E.
- Dispositivo di comando portatile (PCU) per la regolazione vicino al processo di rettifica
- Rivestimento completo con due porte scorrevoli
- Sistema di guida StuderGuide® con azionamento lineare
- Basamento della macchina in ghisa minerale Granitan® S103
Software:
- C.O.R.E. Sistema operativo OS
- Massima semplicità di comando e programmazione grazie a StuderSIM
- Software di programmazione e simulazione StuderSIM per la creazione e la simulazione dei programmi di rettifica e ravvivatura sul comando della macchina o su un PC esterno
- Interfacce standardizzate per caricatori e unità periferiche
Caratteristiche tecniche
Assi lineari
Max. distanza percorsa asse X
500 mm
Max. velocità di percorso asse X
20'000 mm/min
Max. distanza percorsa asse Z
500 mm
Max. velocità di percorso asse Z
20'000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
15 kW
Numero giri massimo
120'000 /min
Diametro max. della mola
250 mm
Larghezza max. della mola
25 mm
Assi orientabili
Campo d’orientamento asse B
330 °
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
300 mm
Diametro del pezzo
400 mm
Peso utensile max.
100 kg
Altezza punte
200 mm
