La compatta per
pezzi piccoli ad alta precisione.
Dati di riferimento

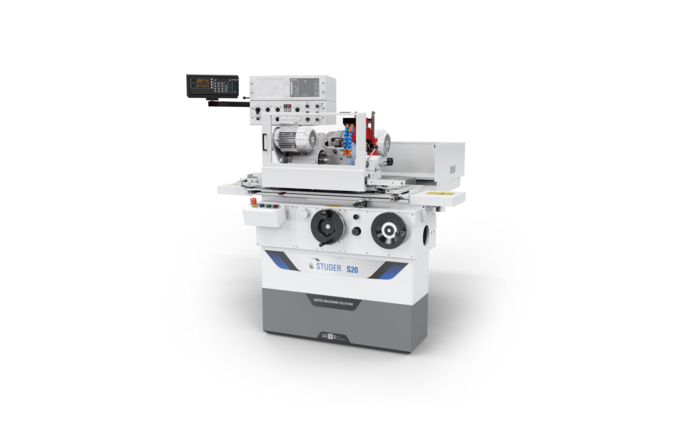

La S20 è una rettificatrice cilindrica universale ad azionamento elettromeccanico per la produzione di piccoli pezzi. Dispone di una distanza tra le punte di 400/650 mm e di un’altezza delle punte di 100 mm. Lavora pezzi con un peso massimo di 20 kg.
La rettificatrice cilindrica universale è progettata per la rettifica di pezzi singoli o in piccola serie. È adatto all'uso in qualsiasi settore in cui vengono prodotti piccoli pezzi di precisione. È una macchina semplice e conveniente ed è dotata di un affidabile controllo PLC. Il controllo è molto semplice e il riattrezzaggio della macchina è realizzabile in breve tempo.
Immagini
Hardware / Software
Hardware:
- Slitta trasversale testa del mandrino per mola rettificatrice da esterno, mola rettificatrice a destra e area d’appoggio per dispositivo per rettifica interna (opzionale)
- Testa portamola con orientamento manuale di 0°, 15°, 30°
- Tavola con campo di orientamento di:
- fino a 30° con distanza tra le punte di 400 mm
- fino a 15° con distanza tra le punte di 650 mm - Testa portapezzo con cuscinettatura idrodinamica per la rettifica fra punte fisse o con mandrino rotante
- Contropunta con pressione delle punte regolabile e regolazione di precisione per una correzione semplice e rapida della cilindricità
- Pannello di comando collegato in modo fisso alla macchina. Può essere predisposto per autocalibratura e Sensitron
- Cicli automatici per rettifica a tuffo e longitudinale
- Ciclo di rettifica automatico con disattivazione automatica:
- Avanzamento rapido
- Avanzamento di rettifica
- Spegnifiamma - Ritorno rapido del volantino di avanzamento sul sovrametallo di rettifica selezionato
- Rettifica a tuffo e pendolare con o senza avanzamento rapido
- Costruzione compatta
- Vasto assortimento di accessori
Caratteristiche tecniche
Assi lineari
Max. distanza percorsa asse X
30 mm
Max. velocità di percorso asse X
2 mm/min
Max. distanza percorsa asse Z
420 mm
Max. velocità di percorso asse Z
3'500 mm/min
Azionamento mandrino
Max. rendimento del mandrino
3 kW
Numero giri massimo
1'640 /min
Diametro max. della mola
350 mm
Larghezza max. della mola
50 mm
Assi orientabili
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
400 mm
Diametro del pezzo
199 mm
Peso utensile max.
20 kg
Distanza punte
400 mm
Altezza punte
100 mm
Assi lineari
Max. distanza percorsa asse X
30 mm
Max. velocità di percorso asse X
2 mm/min
Max. distanza percorsa asse Z
650 mm
Max. velocità di percorso asse Z
3'500 mm/min
Azionamento mandrino
Max. rendimento del mandrino
3 kW
Numero giri massimo
1'640 /min
Diametro max. della mola
350 mm
Larghezza max. della mola
50 mm
Assi orientabili
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
650 mm
Diametro del pezzo
199 mm
Peso utensile max.
20 kg
Distanza punte
650 mm
Altezza punte
100 mm
