La versatile per i grandi incarichi.
Dati di riferimento

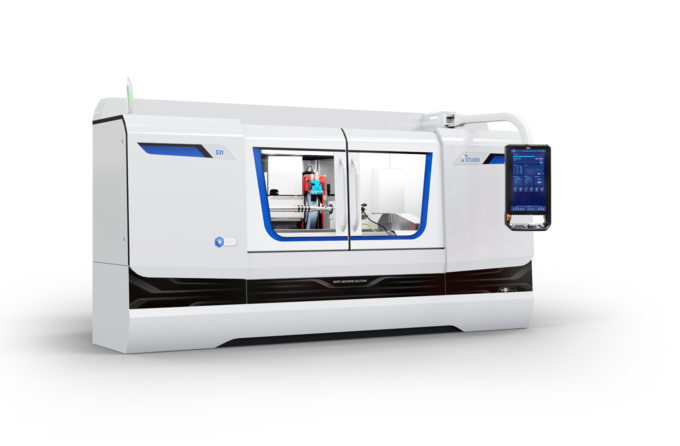

La S31 è una rettificatrice cilindrica universale a CNC per pezzi sia piccoli che grandi nella produzione in piccole, medie e grandi serie. Dispone di una distanza tra le punte di 400/650/1.000/1.600 mm e di un’altezza delle punte di 175 mm. Lavora pezzi con un peso massimo di 150 kg.

La S31 si adatta alla vostre esigenze grazie al sistema modulare espandibile. Grazie a un'asse B ad alta risoluzione di 0.00005°, la testa portamola orientabile consente la rettifica esterna, la rettifica interna e la rettifica di spallamenti con un solo serraggio. Le fondamenta sono costituire dal basamento della macchina in Granitan® S103 massiccio.

Immagini
Hardware / Software

Hardware:

  • Testa portamola a revolver a scelta con:
    - asse B continuo
    - asse B con dentatura Hirth da 1°
  • Motomandrini portamola a controllo elettronico di frequenza per rettifica esterna ed interna
  • Asse C per testa portapezzi per la rettifica di forme e di filettatura
  • Pannello C.O.R.E.
  • Unità di comando manuale (PCU) per la registrazione della macchina durante il processo di rettifica
  • Scanalatura a T doppia integrata nella tavola portapezzo per il dispositivo di ravvivatura
  • Carenatura integrale con due porte scorrevoli
  • Basamento della macchina in ghisa minerale Granitan® S103

Software:

  • C.O.R.E. OS Sistema operativo
  • Programmazione estremamente semplice grazie a StuderPictogramming
  • Tempi di regolazione e riattrezzaggio ridotti con il Quick-Set STUDER
  • High-Speed-Machining (HSM) per una rettifica di forme efficiente e ultraprecisa
  • Interfacce standardizzate per i dispositivi di caricamento e per le unità periferiche
  • Utilizzo flessibile con moduli software Integrated
  • Software di programmazione StuderWIN (opzionale) per la creazione di programmi di rettifica e ravvivatura su PC esterno
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 500 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 11.5 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 255 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 400 mm
Diametro del pezzo 349 mm
Peso utensile max. 150 kg
Distanza punte 400 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 19.7 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 15.6 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 255 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 15.7 inch
Diametro del pezzo 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 15.7 inch
Altezza punte 6.9 inch

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 800 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 11.5 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 255 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 650 mm
Diametro del pezzo 349 mm
Peso utensile max. 150 kg
Distanza punte 650 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 31.5 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 15.6 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 255 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 25.6 inch
Diametro del pezzo 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 25.6 inch
Altezza punte 6.9 inch

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 1'150 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 11.5 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 255 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 1'000 mm
Diametro del pezzo 349 mm
Peso utensile max. 150 kg
Distanza punte 1'000 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 45.3 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 15.6 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 255 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 39.4 inch
Diametro del pezzo 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 39.37 inch
Altezza punte 39.4 inch

Assi lineari

Max. distanza percorsa asse X 370 mm
Max. velocità di percorso asse X 15'000 mm/min
Max. distanza percorsa asse Z 1'750 mm
Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 11.5 kW
Numero giri massimo 3'200 /min
Diametro max. della mola 508 mm
Larghezza max. della mola 80 mm

Assi orientabili

Campo d’orientamento asse B 255 °
Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 1'600 mm
Diametro del pezzo 349 mm
Peso utensile max. 150 kg
Distanza punte 1'600 mm
Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 14.6 inch
Max. velocità di percorso asse X 590 inch/min
Max. distanza percorsa asse Z 68.9 inch
Max. velocità di percorso asse Z 787 inch/min

Azionamento mandrino

Max. rendimento del mandrino 15.6 hp
Numero giri massimo 3'200 rpm
Diametro max. della mola 20 inch
Larghezza max. della mola 3.15 inch

Assi orientabili

Campo d’orientamento asse B 255 deg
Campo d’orientamento asse C ∞ deg

Dati utensile

Lunghezza pezzo 63 inch
Diametro del pezzo 13.75 inch
Peso utensile max. 330 lbs
Distanza punte 63 inch
Altezza punte 6.9 inch
