幅広い分野で活躍できる 複合円筒研削盤
基本技術データ

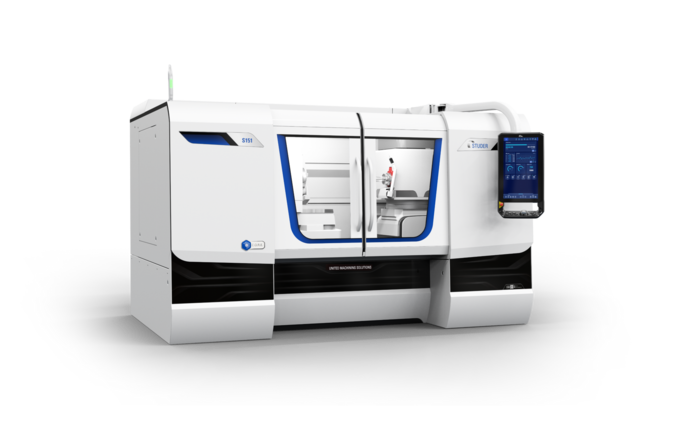

S151 は最新世代のCNC複合内面円筒研削盤です。 クーランプ装置を含むワークピース長さ700 mmまたは1300 mmがあります。 ワークテーブル上、ワークピース振り径は550 mmです。

大型のスピ ンドルシャフト、スピンドルハウジング、ロータシャフトや 大型フランジ部品の加工に適しています。 S151には、革新的なStuderGuide®ガイドウェイ、高精密リニアモータ駆動軸、ダイレクトドライブによる非常に速い砥石台旋回、自動旋回工作物テーブル等、たくさんの素晴らしい技術が詰め込まれています。

画像
ハードウェア / ソフトウェア

ハードウェア:

  • リニアモータ駆動 StuderGuide®ガイドウェイシステム
  • 最大4本の研削スピンドルが装備できる旋回式研削ヘッド
  • 自動旋回式ワークテーブル
  • フォーム研削、ねじ研削対応可能なワークヘッドスピンドルC 軸
  • 両開きスライドドア付フルカバー
  • Granitan®S103ミネラルキャスト製マシンベッド
  • C.O.R.E. 操作パネル

ソフトウェア:

  • C.O.R.E. OSオペレーティングシステム
  • StuderWIN による非常に簡単な操作とプログラミング
  • STUDERクイックセットによる、短時間でのセットアップ、段取替え
  • 標準化されたローダおよび周辺機器用インタフェース
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 500 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Z軸 500 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 18 kW
最高速度 120'000 /min
最大砥石径 300 mm
最大研削砥石幅 32 mm

旋回軸

旋回範囲 B軸 330 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 700 mm
ワーク径 550 mm
ワーク最大重量 250 kg
最大加工径 275 mm

直線軸

最大移動距離 X軸 19.7 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Z軸 19.7 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 24 hp
最高速度 120'000 rpm
最大砥石径 12 inch
最大研削砥石幅 1.3 inch

旋回軸

旋回範囲 B軸 330 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 27.6 inch
ワーク径 21.6 inch
ワーク最大重量 550 lbs
最大加工径 10.8 inch

直線軸

最大移動距離 X軸 500 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Z軸 700 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 18 kW
最高速度 120'000 /min
最大砥石径 300 mm
最大研削砥石幅 32 mm

旋回軸

旋回範囲 B軸 330 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 1'300 mm
ワーク径 550 mm
ワーク最大重量 250 kg
最大加工径 275 mm

直線軸

最大移動距離 X軸 19.7 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Z軸 27.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 24 hp
最高速度 120'000 rpm
最大砥石径 12 inch
最大研削砥石幅 1.3 inch

旋回軸

旋回範囲 B軸 330 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 51.2 inch
ワーク径 21.6 inch
ワーク最大重量 550 lbs
最大加工径 10.8 inch
